PD协议诱骗取电XSP01支持Type-C 5V9V12V15V20V原理图

使用快充取电芯片XSP01，SOT23-6，可以使PD协议的充电器输出5V、9V、12V、15V、20V快充电压，替代直流电源，方便产品使用。

PD协议是由 USB-IF 组织制定的一种快速充电规范，全称是USB Power Delivery。一般采用USB-C接口（即Type-C），PD3.0最大功率可达100W，可以适用于各种产品，例如手机、笔记本电脑、平板等。

PD协议不用于QC协议，它需要有协议通讯才能输出对应的快充电压，如9V、12V、15V、20V。如下图，使用取电芯片XSP01与充电器连接通讯。

二、特点

1、采用 SOT23-6封装，电路简单

2、12V以下可以不加LDO

3、支持 USB PD 2.0，兼容 USB PD 3.0 规范

4、使 PD充电器输出对应的电压。

5、支持PD协议：5V、9V、12V、15V、20V

三、应用

所有需要适配器供电的设备

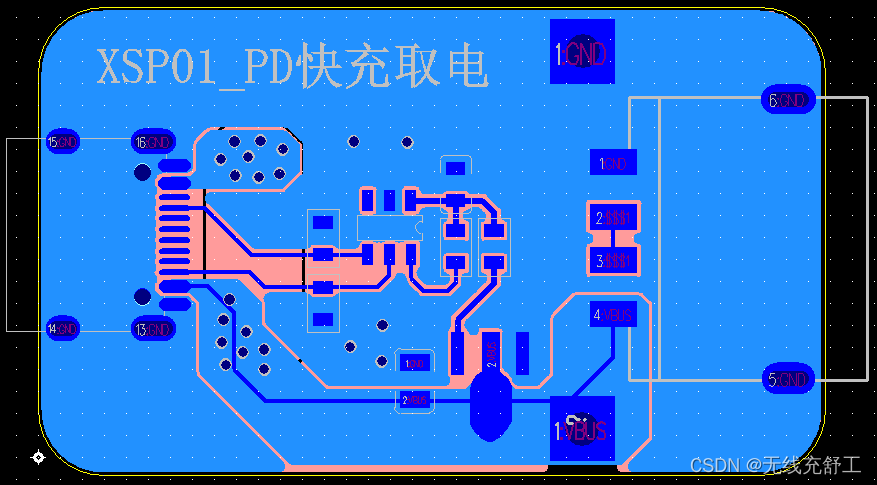

PCB Layout要求：

1、芯片尽量靠近USB输入端，避开干扰电路。

2、VBUS负载电路铜箔可以加大

3、按照原理图参数设置，不要随意更改
