【HCIA】路由基础

目录

什么是路由

路由表

最长掩码匹配原则

路由协议

静态路由配置

ARP 代理

静态路由的应用

---

什么是路由

路由是引导报文转发的路径信息。

路由表

 路由器根据路由表转发数据。

通过看路由表可以知道能否到目的地，怎么到目的地。

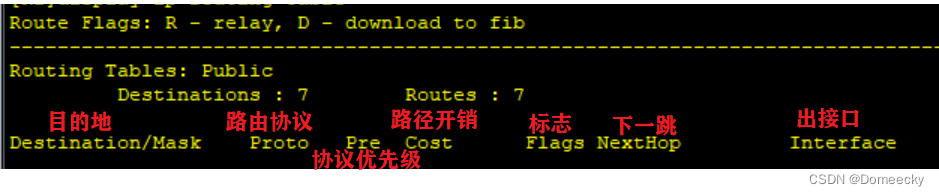

display ip routing-table ！查看路由表

例：

通过查看 R1 的路由表可以看到有去往 R2 的路由，但是没有去往 R3 的路由，所以 R1 和 R2 之间可以互通，但和 R3 之间不能互通。

 直连：在同一条链路上。

只有直连的网络才会直接出现在路由表中，否则需要进行相应配置。

最长掩码匹配原则

当路由表中有多条路由匹配去往目的 IP 时，就选择掩码最长（最精确）的路由。

例：当去往 1.1.1.1 时有两条路由1.0.0.0/8 和 1.1.1.0/24 匹配，这时就优先选择 1.1.1.0/24。

路由协议

 若去往目的 IP 的多条匹配路由掩码完全一样，则比较路由协议的优先级，越低越优先。

路由协议分为三种：

直连路由：在同一条链路上，最优（为 0，无法修改）

静态路由：手工配置，优先级为 60 可改，开销为 0 不可改

动态路由：通过动态路由协议学习到，优先级可改

当收到多条一样的路由，则将优先级小的放入路由表中。

[R1]display ip routing-table 10.1.12.0 verbose
！查看收到去往 10.1.12.0 这个网段的所有路由

当协议优先级也相同，则比较开销（选小）

静态路由配置

 在系统视图下：

ip route-static 「目的网段」 「子网掩码」 「下一跳」或「出接口」

对于点到点接口（如：串口），必须指定为出接口

对于广播接口（如：以太网接口、虚拟接口），必须指定为下一跳

下一跳只能是和自己直连的 IP 且不能为自己本身。

例：给 R1 添加去往 R3 的静态路由

[R1]ip route-static 10.1.23.0 255.255.255.0 10.1.12.2
！当数据发往 10.1.23.0 网段的时候，将数据发给 10.1.12.2

 因为数通是双向的，所以在 R3 上也要添加去往 R1 的路由

[R3]ip route-static 10.1.12.0 255.255.255.0 10.1.23.2

这时 R1 和 R3 就可以互通了

display current-configuration | in ip route
！查看发布的路由条目

ARP 代理

 当 R1 添加了去往 R3 的路由，而 R3 没有添加去往 R1 的路由，这时可以通过使用 ARP 代理使它们互通。

[R3] un ip route-static 10.1.12.1 255.255.255.255 10.1.23.2
！删除 R3 上去往 R1 的路由

[R2]int g 0/0/1
[R2-GigabitEthernet0/0/1]arp-proxy enable
！在R2 朝着 R3 的接口方向配上 ARP 代理

这时 R1 和 R3 可以互通

解析：

因为 R3 上没有去往 R1 的下一跳，所以默认把目的地址作为 ARP 解析的目的 IP。

这时由于 R2 开启了 ARP 代理，所以会帮助 R3 去询问哪里有 R1 的 IP，若询问到，则将自己的 MAC 地址返回给 R3 让 R3 将数据发送给自己帮忙进行转发。

<R2>display int g 0/0/1 ！查看 R2 接口的详细详细（为了查看 接口 MAC 地址）

 可以将 R3 的 ARP 表清空再次查看发送的 ARP 请求。

reset arp all

静态路由的应用

缺省路由

ip route-static 0.0.0.0 0.0.0.0 「下一跳」
！发往任何网段的数据，都转发给「下一跳」

等价路由

当多条去往同一个目的地的路由除下一跳外的其他参数完全一样（分辨不出谁优谁劣），这时可以将数据进行分散传输，这叫等价路由。

浮动路由

当多条路由有优劣之分，最优的一条被放进路由表，剩下的路由被隐藏，当最优的路由断开，再次从剩下的路由中选出最优路由放入路由表，剩下的路由就叫浮动路由。
