camunda_05_integrity_architect

集成架构

官方文档

Camunda 作为第三方jar直接集成到我们的项目中

架构图

优点:

• Camunda提供了Process engine等多个服务, 集成开发非常方便.

缺点:

• 我们的系统只能用Java语言开发.
• 业务逻辑和工作流引擎耦合在一起.
• 将来如需升级Jdk或SpringBoot, 不仅要考虑业务逻辑代码的兼容性, 而且要考虑Camunda jar的兼容性.

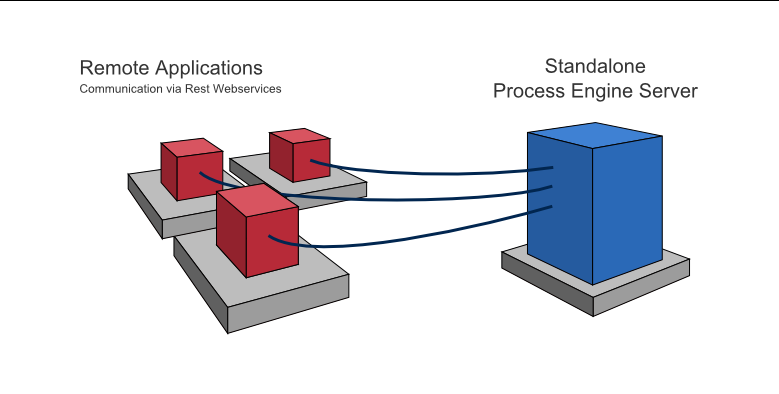

Camunda 作为独立系统, 我们的系统通过Camunda API完成流程流转

架构图

优点:

• 业务系统开发语言不再局限Java语言.
• 业务逻辑和工作流引擎可以解耦.
• 工作流引擎可以对接多个业务系统.
• 工作流系统可以自行按照Camunda官方推荐确定JDK/SpringBoot的升级计划

缺点:

• 使用Rest API方式开发效率要比直接使用jar包低一些.
• 流程和应用数据库往往部署在不同的数据库实例中, 一些复杂的流程搜索实现起来比较困难.
