南京邮电大学电工电子基础B实验三（交流参数的测量）

一、 实验目的

1.掌握双路直流稳压电源、万用表、示波器、函数信号发生器的使用方法；
2.了解常用电子仪表本身误差对测试的影响；
3.初步掌握电工电子综合实验箱的使用方法；
4.学会用数字示波器测量各种电参数并记录示波器波形；

二、 主要仪器设备及软件

硬件：信号发生器、万用表、电阻、导线；
软件：Multisim 14.0；

三、 实验任务、步骤与结果

1、数字双踪示波器实验

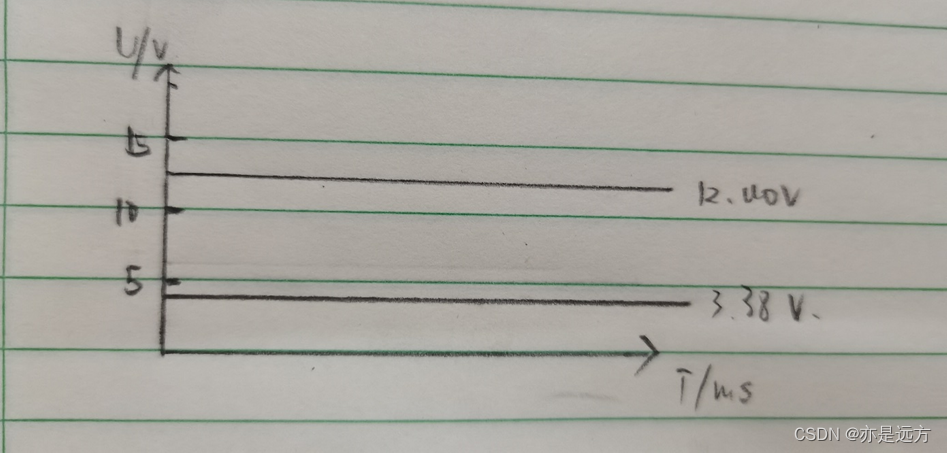

（1）Vs=12V，R1=5.1kΩ，R2=2kΩ。示波器垂直档位为5V/格。用示波器CH1测量Vs波形，CH2测量R1和R2之间TP1的波形。画出观察到的波形。

（2）用数字示波器CH1通道测量2kHz信号输出。

A:示波器触发源应选择 被测信号本身(CH1) 。
B：用示波器测量周期T= 0.5 ms，频率f= 2 kHz，脉宽τ= 0.25 ms。
C：用示波器测量该信号的高电平值U= 0 V，低电平值U= 5 V。
D：画出示波器显示的波形，并标明各参数。

（3）用数字示波器CH1通道测量2kHz信号输出，CH2通道测量4kHz信号输出。

A:调整示波器，使两路波形同时稳定显示(不能使用“STOP”键)。
B:示波器触发源应选择 频率较小的，CH1通道的2kHz信号 。
C:用示波器测量CH1通道信号T= 0.5 ms, CH2 通道信号T= 0.25 ms。
D:记录示波器显示的波形，要求标明各参数。

2、信号发生器、数字示波器综合练习实验

(1)连接信号发生器和示波器，逐项操作后填空。

A:周期T和脉宽τ测量:信号源输出方波，频率f=1kHz， 由示波器观察得周期T= 1 ms，脉宽τ= 0.5 ms。
B:频率f测量:改换信号为三角波，调整信号源频率，使得三角波的周期T=200μs (由示波器观察)，则频率 $f=5kHz$。
C:占空比测量:信号源输出脉冲波，频率f=2kHz,调整占空比的相关设置(由示波器观察)，则该信号源脉宽和占空比的变化范围，$\tau 100us\sim 400us$ , τ约占T的 $20\%\sim 80\%$ 。
D:幅度测量:信号源正弦波输出时将幅度调到最大，用示波器测量电压峰峰值，用毫伏表测量有效值和电平值。将信号发生器输出幅度减小为最大值的1/10 再次测量3个值，列数据表格记录测量值并注意分析两个电平值的关系。

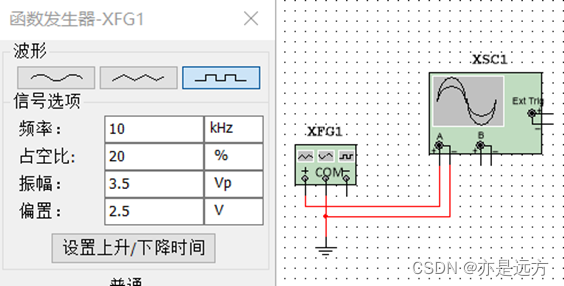

(2)用函数信号发生器输出高电平为6V、低电平为-1V、频率f=10kHz、 占空比τ/T=20%的矩形脉冲信号，用示波器观察该波形，建立坐标系并记录波形。
