(一)STDCNet源码解读

---

欢迎访问个人网络日志🌹🌹知行空间🌹🌹

---

1.简介

论文地址：https://arxiv.org/abs/2104.13188

仓库地址:https://github.com/MichaelFan01/STDC-Seg

STDCMNet(Short Term Dense Concatenate Network)网络是美团2021年04月27号提交的论文Rethinking BiSeNet For Real-time Semantic Segmentation中提出的轻量级语义分割网络，该网络是在BiSeNet v1/v2基础上的升级改进。STDCNet主要贡献有两点，一方面是对骨干网络backbone的改进，改成了Dense Concatenate的模块结构，同一个STDC模块中，每个ConvX随着感受野的变大输出的通道数逐渐变少，最后再Concatenate到一起，因此包含更多的特征尺度信息。另一方面是多分支低阶细节信息辅助训练结构，detail information guidance结构只在训练的时候使用，网络训练完成后可以直接舍弃，这种方法相对于之前的BiSeNnet可以减少推理时的计算量。

2.网络结构

如上图，网络的backbone包含5个stage,第i个stage的输出feature map的尺寸是原来的$\frac{1}{2^i}$,satge 4&5输出的feature map经过ARM(Attention Refine Module)之后包含更多的语义信息，组成context path,前3个stage输出的feature map包含更多的图像细节信息，两者特征融合经SegHead后直接向上最近邻resize输出最终的分割图。Seg Loss使用的是OhemLoss。网络对于低层stage使用Detail Loss做训练，以提升低层stage feature map提取图像细节信息的能力。对于前3个stage输出的feature map使用与SegHead同样结构的Detail Head做处理得到Detail的输出用来计算Detail Loss，**值得注意的是SegHead输出的最终channels数量是分割的类别数，而Detail Head输出的channels数是1,即是边缘的置信度。**计算Detail Loss时，先对ground truth做stride=[1,2,4]的Laplacian Convolution,将不同size的卷积结果再stack到一起，经过3个可训练的1x1的卷积后得到Detail Ground Truth用来计算Detail Loss。根据源码，从网络输出的角度整理出来的网络结构如下图：

2.1 Detail Guidance

如上图橙色倒金字塔中表示不同stage卷积输出的feature map,从上到小feature map的size逐渐变小，channel逐渐变大。在前几个stage输出的feature map尺度更大，包含了更多的图像细节信息，STDCNet的创新之一就是，增加了Detail Guidance Traning分支，训练时对前几个stage输出的特征图计算loss来提升低层卷积对图像细节提取的能力，这一部分如上图中所示，只在训练时有用，在推理时，直接取低层卷积的feature map与包含更多语义信息的高层卷积feature map做融合，相对于BiSeNet减少了推理时的计算量，提升了模型的推理速度。

Detail Guidance辅助训练可以参考图2,其对stage 1/2/3输出的feature 2/4/8来做训练，提升的是模型低层卷积提取图像细节信息的能力，Detail Ground Truth的生成也可参考图2。

Detail Guidance是对图像边缘做训练故只有2个类，可以使用二分类交叉熵损失函数，如图中所示，Detail Ground Truth中大部分都是黑色的背景，只有少量的表示边缘的像素，因此是严重的类别不平衡问题。

$$L_{detail}(p_d,g_d)=L_{dice}(p_d,g_d)+L_{bce}(p_d,g_d)$$
$p_d,g_d$分别表示对应像素位置的值，d表示detail，其中，

$$L_{dice}=1-\frac{2{\sum }_i^{H\times W}{p}_d^i{g}_d^i+ϵ}{{\sum }_i^{H\times W}(p_d^i{)}^2+{\sum }_i^{H\times W}(g_d^i{)}^2+ϵ}$$
$ϵ$是为了防止除0，通常取1。dice loss计算参考：

def dice_loss_func(input, target):
    smooth = 1.
    n = input.size(0)
    iflat = input.view(n, -1)
    tflat = target.view(n, -1)
    intersection = (iflat * tflat).sum(1)
    loss = 1 - ((2. * intersection + smooth) /
                (iflat.sum(1) + tflat.sum(1) + smooth))
    return loss.mean()
1
2
3
4
5
6
7
8
9

2.2 Short Term Dense Concatenate

如上图，图a中表示的是网络backbone的整体结构，网络总共分成了6个stage，其中前5个stage用作分割的backbone,第i个stage输出的特征图的大小为原来$H\times W$的$\frac{1}{2^i}$,feature map的通道逐渐变大，为$16\times 2^i$，源码中，当stage 2输出的特征图通道数大于64时，会对stage 5的输出增加一个last_conv,只是为了使stage 5输出特征图的通道数不少于1024。图b表示的是每个stage中使用的Short Dense Concatenate Module,从图中可以看到每个STDCModule包括4个ConvX Block，且卷积所属层级越高，输出的通道数越少，最后将这些不同卷积的输出再直接Concatenate到一起，论文中有一段介绍，STDC的理由是低层卷积感受野小需要更多的通道来提取细节信息，高层卷积有更大的感受野，只需较小的通道数即可得到足够的语义信息。

3.其他

3.1 Attention Refine Module

Attention Refine Module是BiSeNet中提出的结构，用于ContextPath中，衡量feature map每个通道上的重要程度，其计算过程是先把输入feature经过kernel=3,stride=1,padding=1的卷积，再通过Global Average Pool处理输出NxCx1x1的张量，后对其经过stride=1,kernel=1,bias=False的卷积和Sigmoid的函数，输出元素值在0-1上的评分张量NxCx1x1，取此张量与原feature相乘，得到最后对每个通道上乘以评分后的输出。

源代码实现：

class AttentionRefinementModule(nn.Module):
    def __init__(self, in_chan, out_chan, *args, **kwargs):
        super(AttentionRefinementModule, self).__init__()
        self.conv = ConvBNReLU(in_chan, out_chan, ks=3, stride=1, padding=1)
        self.conv_atten = nn.Conv2d(out_chan, out_chan, kernel_size= 1, bias=False)
        # self.bn_atten = BatchNorm2d(out_chan)
        self.bn_atten = BatchNorm2d(out_chan, activation='none')

        self.sigmoid_atten = nn.Sigmoid()
        self.init_weight()

    def forward(self, x):
        feat = self.conv(x)
        atten = F.avg_pool2d(feat, feat.size()[2:])
        atten = self.conv_atten(atten)
        atten = self.bn_atten(atten)
        atten = self.sigmoid_atten(atten)
        out = torch.mul(feat, atten)
        return out
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

3.2 FeatureFusionModule

在STDCNet中，因其同BiSeNet结构，分成了Spatial Path和Context Path,Feature Fusion Module特征融合模块将下采样8倍的Spatial Path和Context Path上的feature map融合到一起得到最终的分割效果，使分割结果即包含足够的细节也还能保持好的语义信息。FFM也是BiSeNet中提出的。

class FeatureFusionModule(nn.Module):
    def __init__(self, in_chan, out_chan, *args, **kwargs):
        super(FeatureFusionModule, self).__init__()
        self.convblk = ConvBNReLU(in_chan, out_chan, ks=1, stride=1, padding=0)
        self.conv1 = nn.Conv2d(out_chan,
                out_chan//4,
                kernel_size = 1,
                stride = 1,
                padding = 0,
                bias = False)
        self.conv2 = nn.Conv2d(out_chan//4,
                out_chan,
                kernel_size = 1,
                stride = 1,
                padding = 0,
                bias = False)
        self.relu = nn.ReLU(inplace=True)
        self.sigmoid = nn.Sigmoid()
        self.init_weight()

    def forward(self, fsp, fcp):
        fcat = torch.cat([fsp, fcp], dim=1)
        feat = self.convblk(fcat)
        atten = F.avg_pool2d(feat, feat.size()[2:])
        atten = self.conv1(atten)
        atten = self.relu(atten)
        atten = self.conv2(atten)
        atten = self.sigmoid(atten)
        feat_atten = torch.mul(feat, atten)
        feat_out = feat_atten + feat
        return feat_out
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

可以看到ARM和FFM结构上有一定的相似性，都属于通道注意力机制，作者在[知乎]上回复评论时指出，这两部分灵感都是来源于2017年9月份提出的SeNet。

3.3 Global Average Pooling

GAP，Global Average Pooling,即全局均值池化，就是说，均值池化是作用在整张feature map上的，即输入特征图的shape为NXCXHW，经池化后，输出的shape为NXCX1X1，即池化核的大小是整张特征图，因此称之为全局均值池化，同理理解GMP,Global Maximum Pooling。[GAP]最早是在2013年12月提交的Network in Network论文中提出用来替代全连接层的，具体可以参考这篇博客

图片来自于博客

代码实现：

import torch
import torch.nn.functional as F
s = torch.randint(0, 255, (1, 1, 4, 4)).type(torch.float)
print(f"before GAP: {s}")
avg_s = F.adaptive_avg_pool2d(s, (4, 4))
print(f"after GAP: {avgs}")

# before GAP: tensor([[[[ 13., 125., 111.,  98.],
#           [ 77.,  17., 227.,  10.],
#           [ 54., 253., 252., 118.],
#           [110.,  33.,  99., 233.]]]])
# after GAP: tensor([[[[129.4658]]]])
1
2
3
4
5
6
7
8
9
10
11
12

其中torch.nn.functional.adaptive_average_pool函数的实现方式参考Question介绍，其原理，

s t r i d e = i n p u t _ s i z e / / o u t p u t _ s i z e k e r n e l = i n p u t _ s i z e − ( o u t p u t _ s i z e − 1 ) ∗ s t r i d e p a d d i n g = 0

stride=input_size//output_sizekernel=input_size−(output_size−1)∗stridepadding=0​

3.2 OHEM Loss

OHEM Loss (Online Hard Example Mining Loss)同Focal Loss最初提出都是用来解决检测问题中Positive Proposal Boxes和Negative Proposal Boxes类别不平衡问题的，在STDCNet中，对分割输出的训练使用了OHEM Loss。OHEM Loss在训练过程中，不是使用一个batch中所有的样本来计算损失，而是只使用了损失值较大的一部分样本参与计算损失,这个过程发生在整个训练中，因此是一种online的方法。因其计算loss时会选择损失值大对训练影响大的样本的，因此其能够处理样本不平衡问题。OHEM Loss是Fast RCNN作者Ross Girshick等在2016.04发表的论文Training Region-based Object Detectors with Online Hard Example Mining中提出的。

源代码定义的OHEM Loss:

class OhemCELoss(nn.Module):
    def __init__(self, thresh, n_min, ignore_lb=255, *args, **kwargs):
        super(OhemCELoss, self).__init__()
        self.thresh = -torch.log(torch.tensor(thresh, dtype=torch.float)).cuda()
        self.n_min = n_min
        self.ignore_lb = ignore_lb
        self.criteria = nn.CrossEntropyLoss(ignore_index=ignore_lb, reduction='none')

    def forward(self, logits, labels):
        N, C, H, W = logits.size()
        loss = self.criteria(logits, labels).view(-1)
        loss, _ = torch.sort(loss, descending=True)
        if loss[self.n_min] > self.thresh:
            loss = loss[loss>self.thresh]
        else:
            loss = loss[:self.n_min]
        return torch.mean(loss)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

3.3 卷积感受野

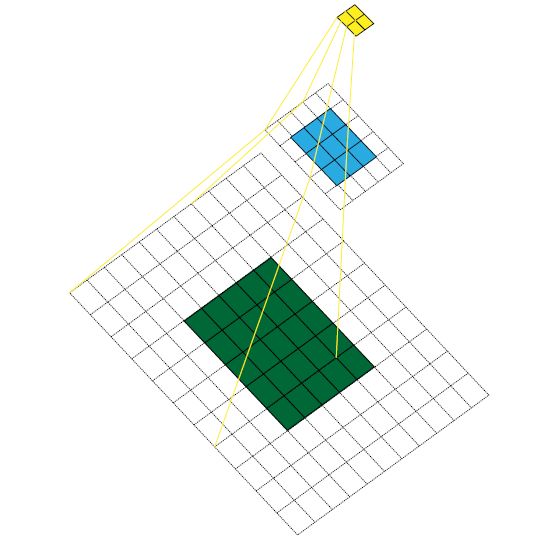

在机器视觉领域的深度神经网络中有一个概念叫做感受野，用来表示网络内部的不同位置的神经元对原图像的感受范围的大小。通俗的说，感受野就是输入图像对这一层输出的神经元的影响有多大。如以下图片所示，图片来自于博客。

第1层3x3卷积stride=2，RF=3 第2层3x3卷积stride=2，RF=7 黄色feature map对应的感受野是7*7

感受野Receptive Field的计算公式为：$R{F}_{i+1}=kernel+(R{F}_i-1)\times stride$,其中i表示第i个卷积层,kernel和stride是当前层的卷积参数。当然，这里没有考虑padding和pooling及dilation,只讨论了普通的卷积。

3.4 分割效果的评估

常用的分割效果评价指标有：

• 像素准确率（Pixel Accuracy，PA），即分类正确的像素数除以总的像素数，同Accuracy
  $$PA=\frac{{\sum }_{i=1}^k{p}_{ii}}{{\sum }_{i=1}^k{\sum }_{j=1}^k{p}_{ij}}$$
  其中k表示的是分割分类的类别数，$p_{ij}$表示的是混淆矩阵上i行j列上的数目，PA同accuracy。

• 交并比(Intersection of Union, IoU),即ground truth和prediction之间计算的比值，
  $$IoU=\frac{TP}{TP+FP+FN}$$
  其中，TP是True Positive,FP是False Positive, FN 是False Negative。常用的指标是mean IoU, mIou是计算各个类别上的IoU求平均所得，同样的有mPA，见博客。mIoU没有考虑类别间像素数量差别较大时的情况，对类别不平衡时有可能会失真，可考虑带权重mIoU。

参考STDCNet源码中计算mIoU的代码:

class MscEval(object):
    def evaluate(self):
        ## evaluate
        n_classes = self.n_classes
        hist = np.zeros((n_classes, n_classes), dtype=np.float32)
        dloader = tqdm(self.dl)
        if dist.is_initialized() and not dist.get_rank()==0:
            dloader = self.dl
        for i, (imgs, label) in enumerate(dloader):
            N, _, H, W = label.shape
            probs = torch.zeros((N, self.n_classes, H, W))
            probs.requires_grad = False
            imgs = imgs.cuda()
            for sc in self.scales:
                # prob = self.scale_crop_eval(imgs, sc)
                prob = self.eval_chip(imgs)
                probs += prob.detach().cpu()
            probs = probs.data.numpy()
            preds = np.argmax(probs, axis=1)

            hist_once = self.compute_hist(preds, label.data.numpy().squeeze(1))
            hist = hist + hist_once
        IOUs = np.diag(hist) / (np.sum(hist, axis=0)+np.sum(hist, axis=1)-np.diag(hist))
        mIOU = np.mean(IOUs)
        return mIOU
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

---
