L9110直流电机风扇传感器模块

1、L9110介绍

L9110是一款ASIC器件控制和驱动电机设计，将两通道推挽功放分立电路集成到单片IC中，降低外围器件成本，提高整体可靠性。本芯片有两路TTL/CMOS兼容的电平输入，具有良好的抗性；两个输出端可直接正反转驱动电机，具有大电流驱动能力，每通道通过750 ~ 800mA的持续电流，峰值电流能力可达1.5~2.0A；输出饱和电压低；内置钳位二极管反向冲击电流释放感性负载它在驱动继电器、直流电机、步进电机或开关功率管上使用安全可靠。 L9110广泛用于玩具车电机驱动、步进电机驱动和开关功率管电路。

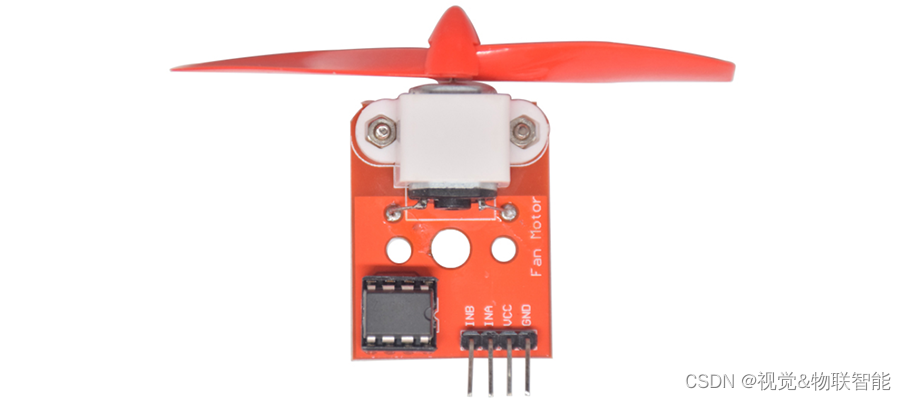

本次使用的模块由 L9110 芯片和附加的小电机组成。 wemos 和模块之间需要 4 个连接。 VCC、GND、INA 和 INB。

在前面的文章中，对L9110使用做了介绍，请参考：

• Ardunio开发实例-L9110直流电机驱动模块
• Arduino与Proteus仿真实例-HG7881(L9110)驱动直流电机仿真

2、硬件准备

• ESP8266 NodeMCU开发板一块
• L9110直流电机风扇传感器模块一个
