关键信号说明

同步FIFO中的一些关键信号说明

实际上，我们需要做的就是将上面几个信号的时序做到与IP核的一模一样也就成功了，当然，还有输出数据和data_count的时序也要一样

IP核设置

设置宽度为16，深度为64的FIFO。

配置卡片1：

配置卡片2：

注意，这里output register考虑进去，因为这个地方可以优化时序

卡片3

卡片4：

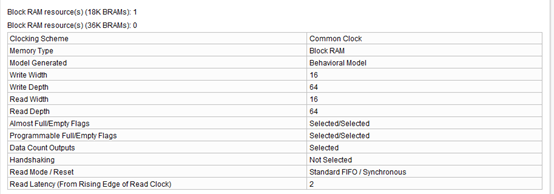

配置总结：

设计细节

my_fifo：第一版
my_fifo1：第二版，最终用这个

module my_fifo1#(
	parameter 		WIDTH		  =	16,
	parameter 		DEPTH		  =	64,
	parameter 		ADDR_WIDTH	  =	clogb2(DEPTH),
	parameter 		PROG_EMPTY_ASSERT =	2,
	parameter 		PROG_EMPTY_DESERT =	3,
	parameter 		PROG_FULL_ASSERT  =	62,
	parameter 		PROG_FULL_DESERT  =	61,
    parameter       EMBEDDED_REGISTER = 1
)(
	input 			sys_clk,
	input 			sys_rst,
	input			[WIDTH-1:0]din,
	input 			wr_en,
	input 			rd_en,
	output reg		[WIDTH-1:0]dout,
	output reg 		full,
	output reg 		empty,
	output reg 		prog_full,
	output reg 		prog_empty,

	output reg 		almost_full,
	output reg 		almost_empty,

	output reg		[ADDR_WIDTH-1:0]data_count
);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

WIDTH/ DEPTH
PROG_EMPTY_ASSERT/ PROG_EMPTY_DESERT
PROG_FULL_ASSERT/ PROG_FULL_DESERT
EMBEDDED_REGISTER
这些设置是和IP核能够对应上的

仿真验证

所有输出端口进行一对一的对比

reg flag1 = 0;
reg flag2 = 0;
reg flag3 = 0;
reg flag4 = 0;
reg flag5 = 0;
reg flag6 = 0;
reg flag7 = 0;
reg flag8 = 0;

always @(posedge i_clk)
begin
flag1 <= fifo_dou == fifo_dou1;
flag2 <= fifo_full == fifo_full1;
flag3 <= fifo_empty == fifo_empty1;
flag4 <= prog_full == prog_full1;
flag5 <= prog_empty == prog_empty1;
flag6 <= fifo_count == fifo_count1;

flag7 <= almost_empty == almost_empty1;
flag8 <= almost_full  == almost_full1;


end


//测试1:连续写入和读出测试full 和 prog_full 和 almost_full 和 empty 和 prog_empty 和 almost_empty

/*
always @(posedge i_clk)
    r_cnt <= r_cnt + 1;



    assign i_wr_en = r_cnt[15:0] > 15 && r_cnt[15:0] < 150;
    assign i_din = r_cnt;


    assign rd_en = r_cnt[15:0] > 300 && r_cnt[15:0] < 450;
*/



//测试2:间隔写入和读出测试full 和 prog_full 和 almost_full 和 empty 和 prog_empty 和 almost_empty

/*
always @(posedge i_clk)
    r_cnt <= r_cnt + 1;



    assign i_wr_en = r_cnt[15:0] < 3000 && r_cnt[3:0] == 15 ;
    assign i_din = r_cnt;


    assign rd_en = r_cnt[15:0] > 3000 && r_cnt[3:0] == 15;
*/


//测试3:同时写入和读出测试full 和 prog_full 和 almost_full 和 empty 和 prog_empty 和 almost_empty


always @(posedge i_clk)
    r_cnt <= r_cnt + 1;



    assign i_wr_en = r_cnt[15:0] > 2880 && r_cnt[3:0] == 14 ;  //15/14
    assign i_din = r_cnt;


    assign rd_en = r_cnt[15:0] > 3000 && r_cnt[3:0] == 15;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72

仿真结果

8个flag输出至始至终是一样的，说明手写RTL和IP核输出时序是完全一致的

最后说明：

资源备份：百度网盘-Xilinx设计-Xilinx同步FIFO
执行srcs中tb_sync_fifo.tcl 文件即可直接仿真
