35 | 存储器层次结构全景：数据存储的大金字塔长什么样？

理解存储器的层次结构

• 寄存器

SRAM

• Static Random-Access Memory，静态随机存取存储器：cpu cache（L1、L2、L3）
• SRAM 之所以被称为“静态”存储器，是因为只要处在通电状态，里面的数据就可以保持存在。而一旦断电，里面的数据就会丢失了。在 SRAM 里面，一个比特的数据，需要 6～8 个晶体管。所以 SRAM 的存储密度不高。同样的物理空间下，能够存储的数据有限。不过，因为 SRAM 的电路简单，所以访问速度非常快。

DRAM

• Dynamic Random Access Memory，动态随机存取存储器
• DRAM 被称为“动态”存储器，是因为 DRAM 需要靠不断地“刷新”，才能保持数据被存储起来。DRAM 的一个比特，只需要一个晶体管和一个电容就能存储。所以，DRAM 在同样的物理空间下，能够存储的数据也就更多，也就是存储的“密度”更大。但是，因为数据是存储在电容里的，电容会不断漏电，所以需要定时刷新充电，才能保持数据不丢失。DRAM 的数据访问电路和刷新电路都比 SRAM 更复杂，所以访问延时也就更长。

存储器的层级结构

• 每一种存储器设备，只和它相邻的存储设备打交道

使用存储器的时候，该如何权衡价格和性能？

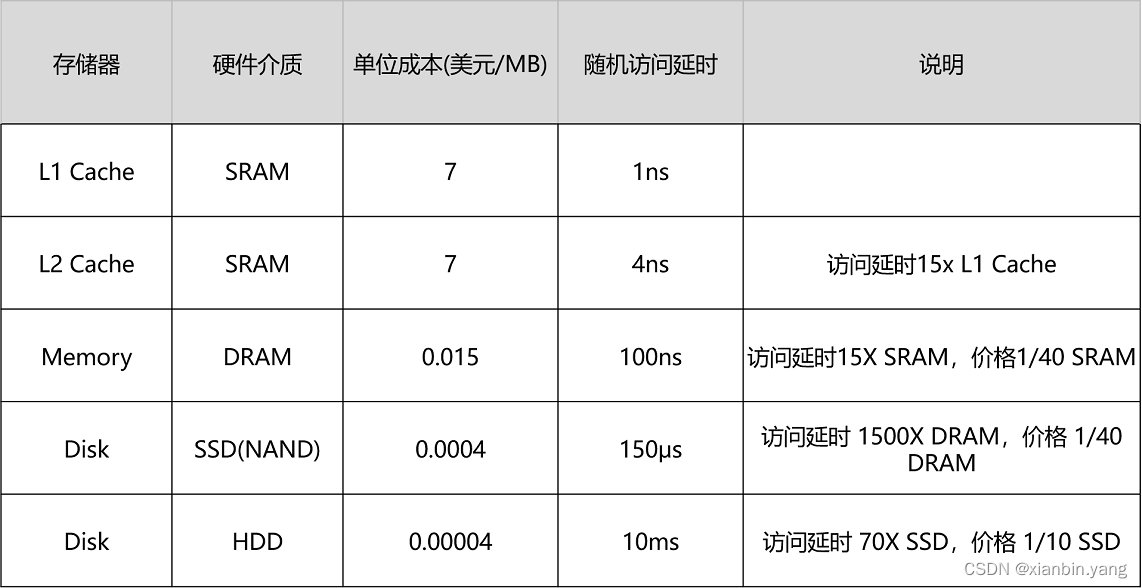

• 存储器在不同层级之间的性能差异和价格差异，都至少在一个数量级以上

36 | 局部性原理：数据库性能跟不上，加个缓存就好了？

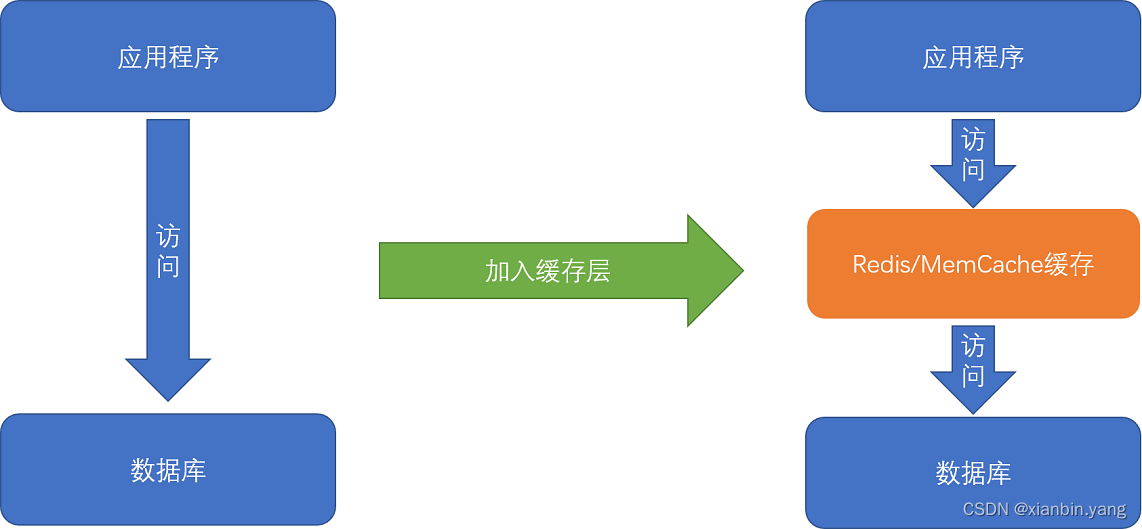

• 在数据库前添加数据缓存是常见的性能优化方式

理解局部性原理（Principle of Locality）

• 既享受 CPU Cache 的速度，又享受内存、硬盘巨大的容量和低廉的价格
• 时间局部性（temporal locality）：同一份数据在短时间内会反复多次被访问

• 空间局部性（spatial locality）：相邻的数据会被连续访问

如何花最少的钱，装下亚马逊的所有商品？

• LRU（Least Recently Used）缓存算法

37 | 高速缓存（上）：“4毫秒”究竟值多少钱？

我们为什么需要高速缓存?

• 在 95% 的情况下，CPU 都只需要访问 L1-L3 Cache，从里面读取指令和数据，而无需访问内存。
• CPU 从内存中读取数据到 CPU Cache 的过程中，是一小块一小块来读取数据的，而不是按照单个数组元素来读取数据的。这样一小块一小块的数据，在 CPU Cache 里面，我们把它叫作 Cache Line（缓存块）（64字节）。
• 循环1和循环2耗时差不多，因为16个int刚好等于64字节，cpu从内存加载cache line到cpu cache的次数是一样的


int[] arr = new int[64 * 1024 * 1024];

// 循环1
for (int i = 0; i < arr.length; i++) arr[i] *= 3;

// 循环2
for (int i = 0; i < arr.length; i += 16) arr[i] *= 3

Cache 的数据结构和读取过程是什么样的？

• 直接映射 Cache（Direct Mapped Cache）：一个内存的访问地址，最终包括高位代表的组标记、低位代表的索引，以及在对应的 Data Block 中定位对应字的位置偏移量。偏移量是在内存地址的访问请求里的，并不会存在映射关系里
• index可以通过对缓存数mod；实际上缓存数是2的n次方，可以取地址的低n位作为index，高m位作为tag
• cpu读缓存过程：类似于HashMap
  • 1、根据内存地址的低位，计算在 Cache 中的索引；
  • 2、判断有效位，确认 Cache 中的数据是有效的；
  • 3、对比内存访问地址的高位，和 Cache 中的组标记，确认 Cache 中的数据就是我们要访问的内存数据，从 Cache Line 中读取到对应的数据块（Data Block）；
  • 4、根据内存地址的 Offset 位，从 Data Block 中，读取希望读取到的字。

38 | 高速缓存（下）：你确定你的数据更新了么？

“隐身”的变量

/**
 * 线程或cpu有自己的cache；
 * 如果ChangeListener线程忙等待，不让处cpu，所以cpu只会读自己的cache
 * volatile强制线程从内存中获取数据
 */
public class VolatileTest {
    private static volatile int COUNTER = 0;

    public static void main(String[] args) {
        new ChangeListener().start();
        new ChangeMaker().start();
    }

    static class ChangeListener extends Thread {
        @Override
        public void run() {
            int threadValue = COUNTER;
            while (threadValue < 5) {
                if (threadValue != COUNTER) {
                    System.out.println("Got Change for COUNTER : " + COUNTER + "");
                    threadValue = COUNTER;
                }
                try {
                    //sleep会让出cpu，线程被唤醒后才会去重新加载变量
                    Thread.sleep(5);
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }
            }
        }
    }

    static class ChangeMaker extends Thread {
        @Override
        public void run() {
            int threadValue = COUNTER;
            while (COUNTER < 5) {
                System.out.println("Incrementing COUNTER to : " + (threadValue + 1) + "");
                COUNTER = ++threadValue;
                try {
                    Thread.sleep(500);
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }
            }
        }
    }
}

CPU 高速缓存的写入

• 写直达（Write-Through）：每次都更新到主内存

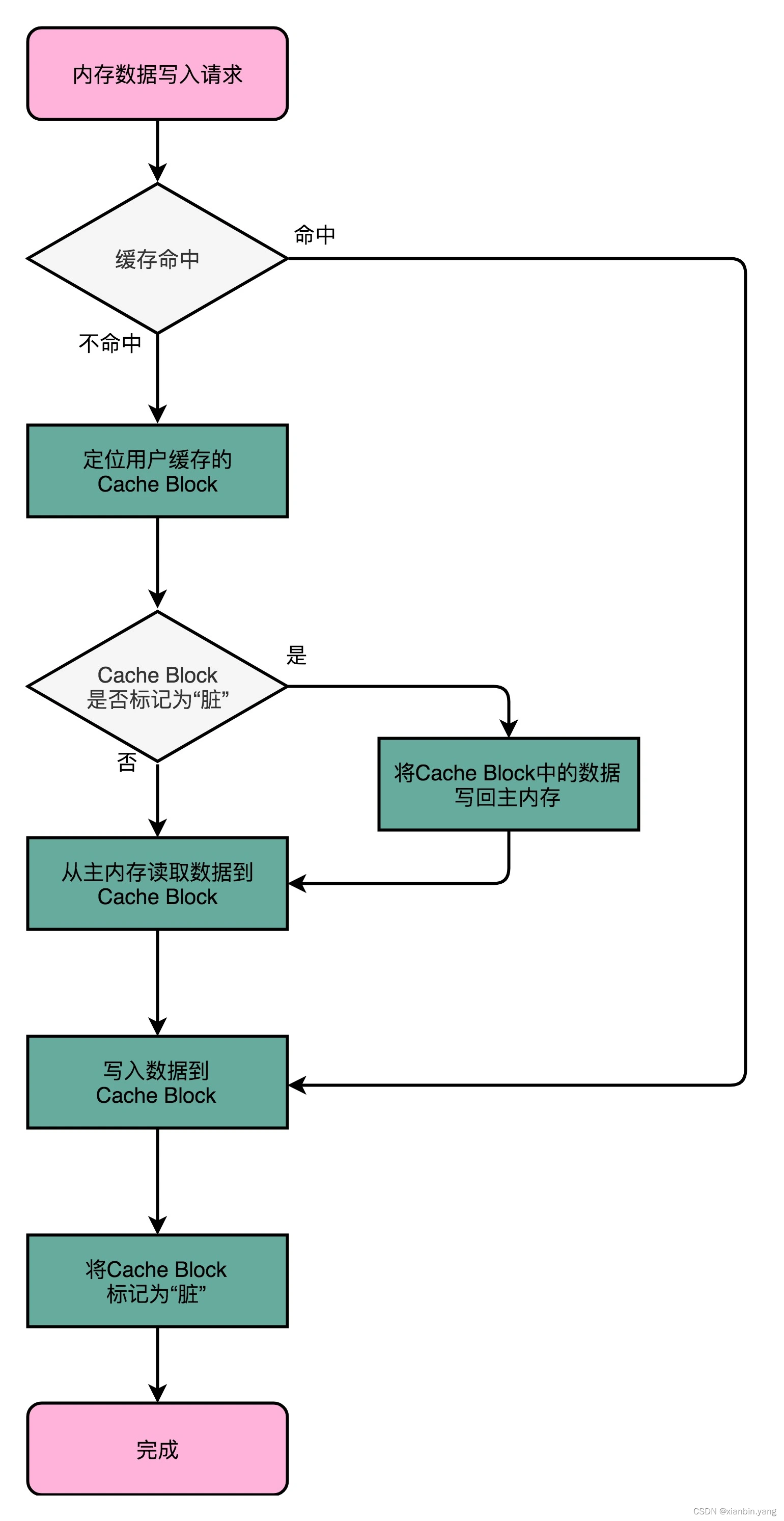

• 写回（Write-Back）：只更新缓存，并标记为dirty数据；有新的写入数据或者从内存中读取新数据时才把dirty cache同步到主内存里

39 | MESI协议：如何让多核CPU的高速缓存保持一致？

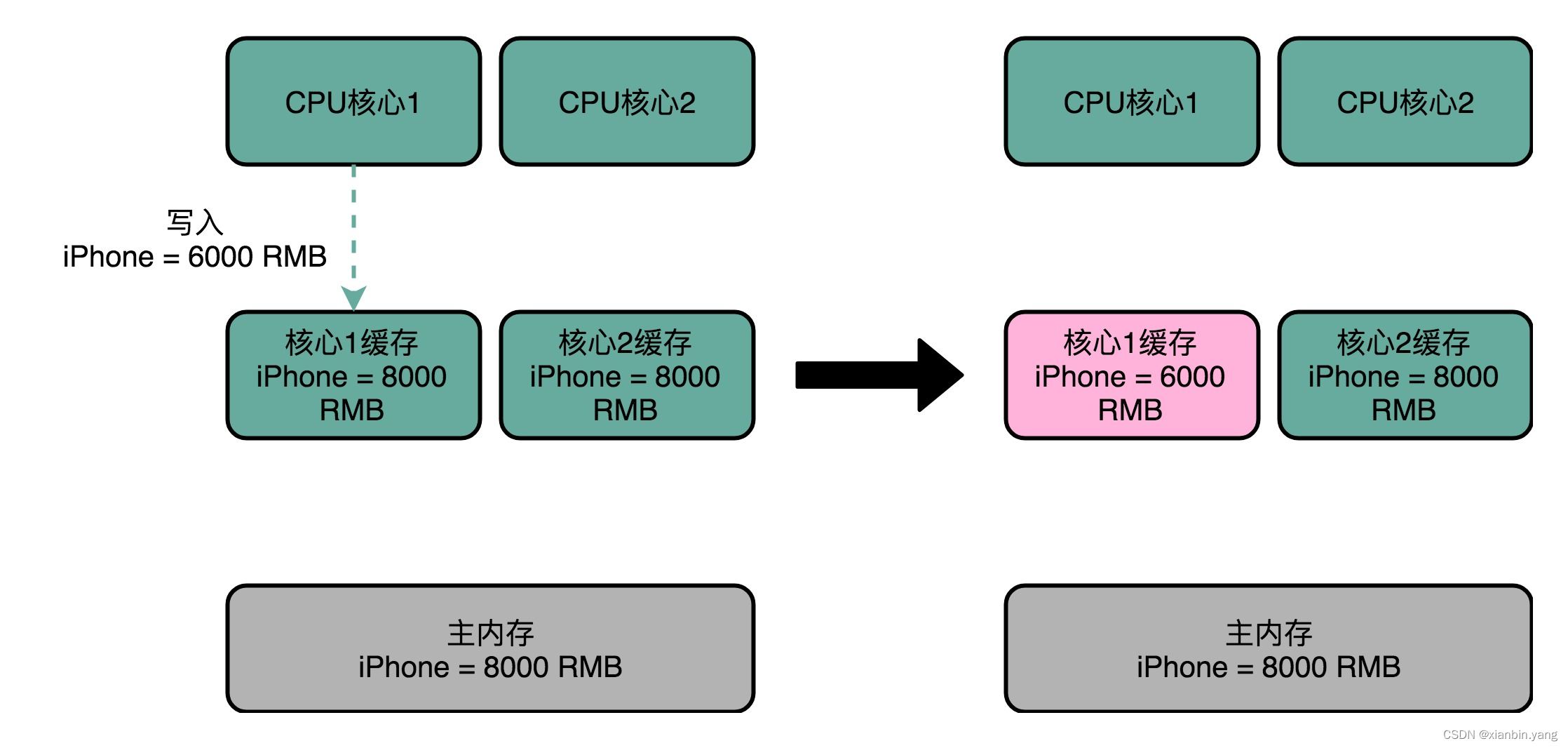

缓存一致性问题

• 同步机制
  • 写传播（Write Propagation）：cache更新后需要传播到其他cpu的cache
  • 事务的串行化（Transaction Serialization）：我们在一个 CPU 核心里面的读取和写入，在其他的节点看起来，顺序是一样的。

总线嗅探机制和 MESI 协议

• 总线嗅探（Bus Snooping）：把所有的读写请求都通过总线（Bus）广播给所有的 CPU 核心，然后让各个核心去“嗅探”这些请求，再根据本地的情况进行响应。
• MESI 协议，是一种叫作写失效（Write Invalidate）的协议：只有一个 CPU 核心负责写入数据，其他的核心，只是同步读取到这个写入。广播失效信息。
• 写广播（Write Broadcast）：广播数据

• MESI 协议来自于我们对 Cache Line 的四个不同的标记
  • M：代表已修改（Modified）：脏数据
  • E：代表独占（Exclusive）：cache只在一个cpu
  • S：代表共享（Shared）：cache在多个cpu
  • I：代表已失效（Invalidated）：其他cpu修改后，同步过来就失效了

40 | 理解内存（上）：虚拟内存和页表树

• 程序的虚拟地址如何映射到物理地址？

简单页表

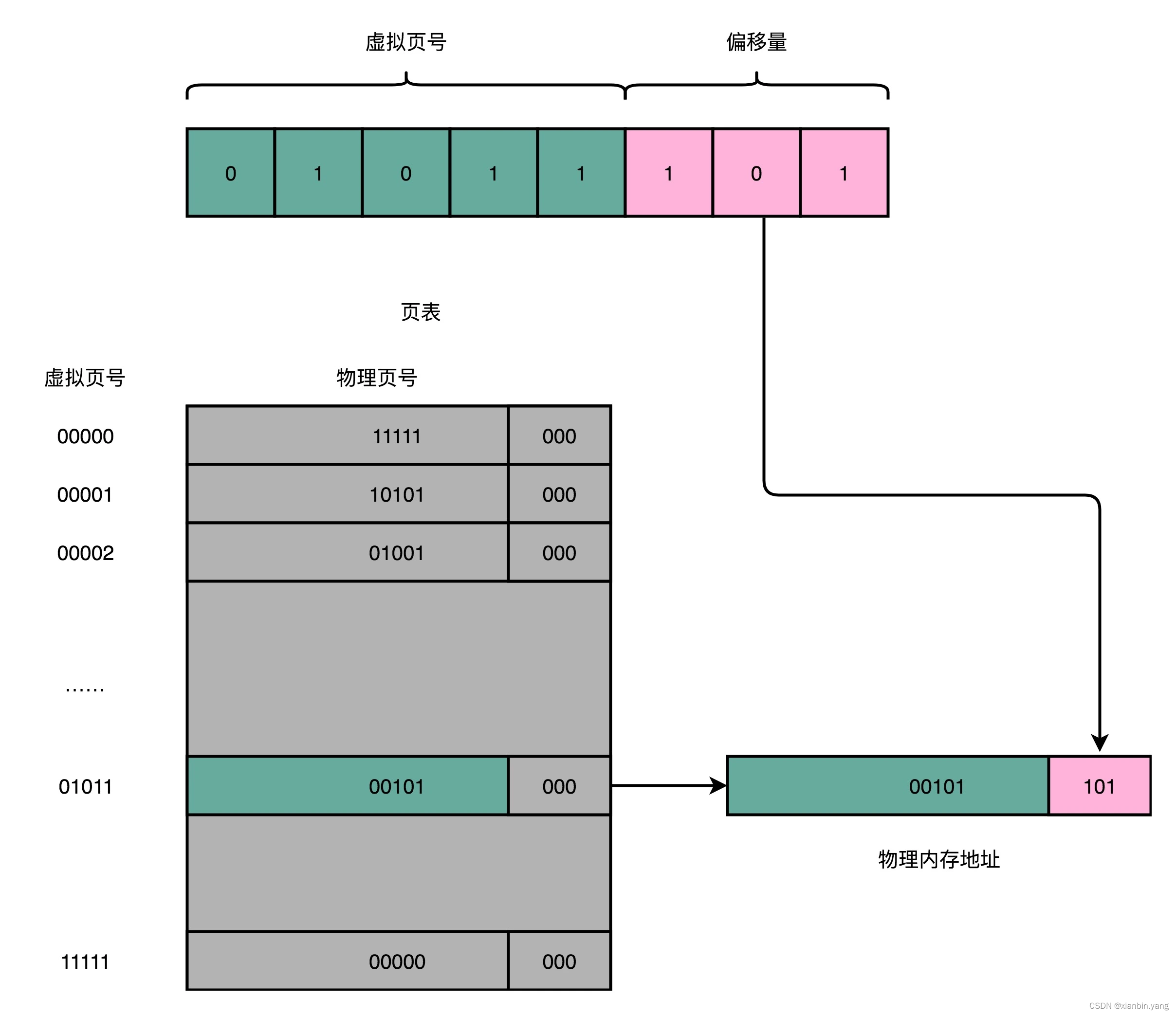

• 页表（Page Table）：虚拟内存里面的页一一映射到物理内存里面的页
• 同一个页里面的内存，在物理层面是连续的
• 以一个 32 位的内存地址为例，以一个页的大小是 4K 字节（4KB）为例，我们需要 20 位的高位作为虚拟页号，12 位的低位作为偏移量。
• 页表里只需要存页号的映射关系，虚拟地址和物理地址的偏移量是一样的

• 缺点：耗内存

多级页表（Multi-Level Page Table）

• 大部分进程所占用的内存是有限的，需要的页也自然是很有限的。我们只需要去存那些用到的页之间的映射关系就好了。
• 一个进程的内存地址空间是怎么分配的？
• 在整个进程的内存地址空间，通常是“两头实、中间空”。在程序运行的时候，内存地址从顶部往下，不断分配占用的栈的空间。而堆的空间，内存地址则是从底部往上，是不断分配占用的。
• 所以，在一个实际的程序进程里面，虚拟内存占用的地址空间，通常是两段连续的空间（空间局部性原理）。而不是完全散落的随机的内存地址。而多级页表，就特别适合这样的内存地址分布。
• 以时间换空间
• 同样一个虚拟内存地址，偏移量的部分和上面简单页表一样不变，但是原先的页号部分，我们把它拆成四段，从高到低，分成 4 级到 1 级这样 4 个页表索引。

• 多级页表也叫页表树（Page Table Tree）

41 | 理解内存（下）：解析TLB和内存保护

加速地址转换：TLB

• 对于指令地址的访问，存在“空间局部性”和“时间局部性”

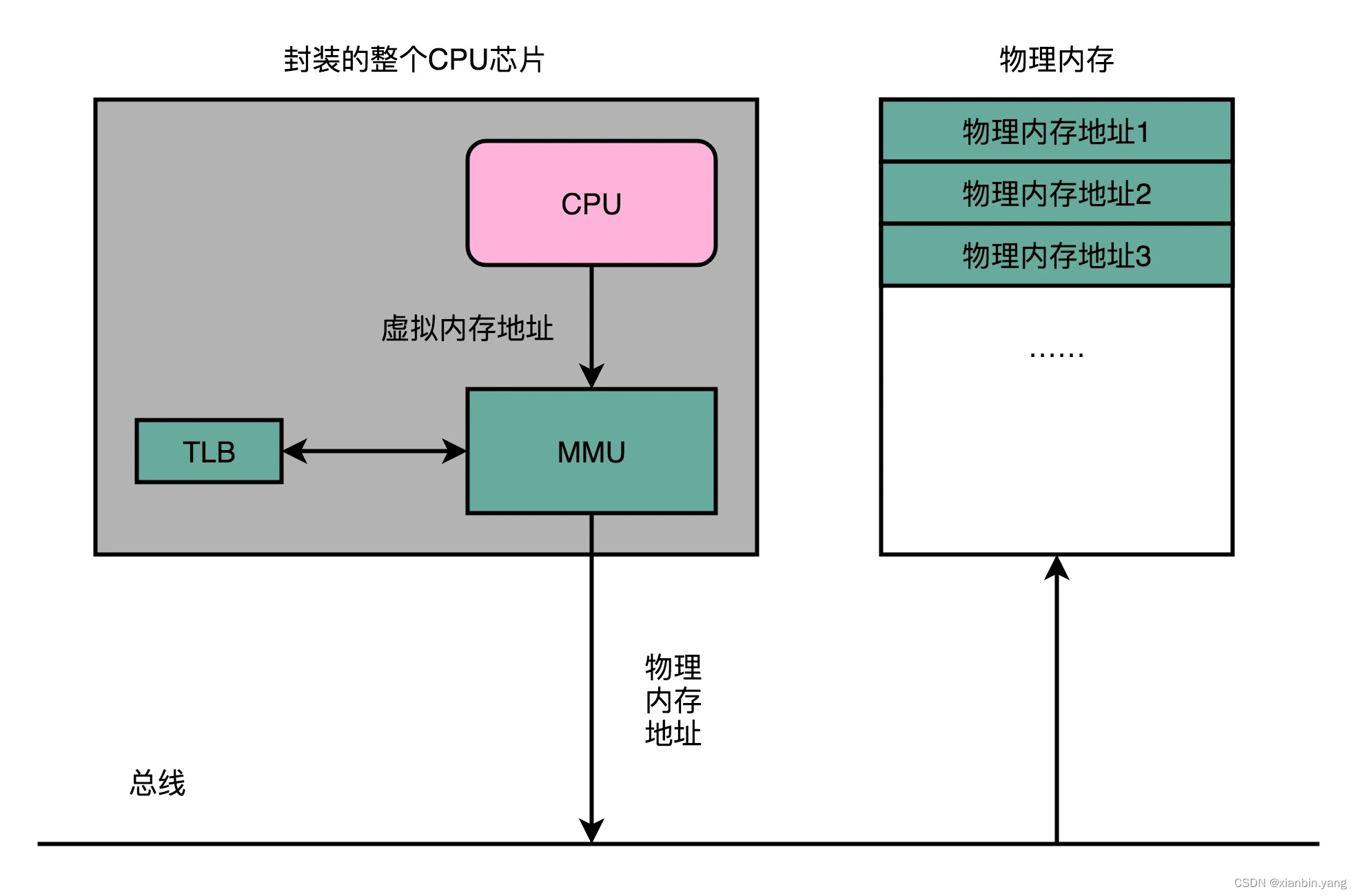

• 我们在实际进行地址转换的 MMU 旁边放上了 TLB 这个用于地址转换的缓存

安全性与内存保护

• 可执行空间保护（Executable Space Protection）
  • 我们对于一个进程使用的内存，只把其中的指令部分设置成“可执行”的，对于其他部分，比如数据部分，不给予“可执行”的权限。不然数据部份可能会被注入了指令
  • 脚本注入、SQL注入
• 地址空间布局随机化
  • 将进程在内存中的指令、数据、栈、堆随机化，防止其他进程找到并修改
  • 密码sha256可通过彩虹表破解，加一点salt就行了

42 | 总线：计算机内部的高速公路

降低复杂性和耦合度：总线的设计思路来源

• 事件总线
•

理解总线：三种线路和多总线架构

• 总线不能同时给多个设备提供通信功能
• 我们的总线是很多个设备公用的，那多个设备都想要用总线，我们就需要有一个机制，去决定这种情况下，到底把总线给哪一个设备用。这个机制，就叫作总线裁决（Bus Arbitraction）
• 因为不同设备之间的速度有差异，所以一台计算机里面往往会有多个总线。
• 通过一个 I/O 桥接器，拆分成两个总线，分别来和 I/O 设备以及内存通信
• 总线本身的电路功能，又可以拆分成用来传输数据的数据线、用来传输地址的地址线，以及用来传输控制信号的控制线。
