CY8C42（1.PSoC4 Pioneer Kit开箱及基本使用）

1.开箱

最近了解到赛普拉斯有一种芯片，属于PSoC系列，与传统MCU不同，有点类似跨界芯片，于是就买来玩玩了，老实说用完还是很特别的，因为我没有用过FPGA，不确定是不是FPGA的开发流程（有玩过FPGA的老哥可以说说）

那么为啥选择这一块板子呢？

首先是CY8C42有可编程模拟和数字模块，这是用这个芯片最核心的地方

还有就是好买啊，我在咸鱼上100能拿到手

这是实际的样子，还不错，挺新的

如果大家想看看PSOC4系列其他芯片的特点可以去这个网站，介绍的比较齐全

Cypress PSoC® 4微控制器芯片方案 - 产品亮点 - DigiKey得捷电子

2.安装IDE与创建工程

首先我们要去下载官方的软件Psoc creator，链接在下面

PSoC™ Creator - Infineon Technologies

然后就是下载安装一条龙，没啥好说的

然后我们找到软件双击打开

进到主界面后点击生成一个工程

在跳出来的窗口中选择连接的芯片，选择Psoc4再最后一个对话框中我们可以看到有非常多的4200系列，当选择一个芯片后我们可以在对话框的最上端看到芯片，我这里是4245芯片，大家看到合适的就行。

点击next后在下一个对话框里选择empty schematic

然后填入工工作区名称，路径，工程名称，之后点击finish

当我们进入到一个类似于空白的原理图就表示我们工程创建成功了，我这里是因为把周边的框都折叠起来了，所以比较空，第一次周边应该都是各种框。

3.导入官方例程

依然是创建新工程，并选择芯片

选择code example

然后就是官方的例程了，我们可以在filter输入我们要找的内容

比如最简单的led

点击next，这是你要导入的路径

点击finish，可以看到例程导入成功了

4.环境介绍

在开始前我们首先要对整个工程进行编译，在对话框的左上角可以找到

这是没有编译前的工程

这是编译后的工程

可以明显看到多出了非常多的东西，这些是我们使用芯片必不可少的东西，关于这些文件的用法，一会我来具体介绍

下图我所框出来的东西都是和硬件相关的，Psoc的使用并非完全由程序控制，反而是由硬件导向的，我们在写程序前必须要先配置相关硬件，再由IDE根据我们配置的硬件创建相关程序文件，我们的程序文件只是用来控制硬件何时开启的，这一点与传统的MCU非常不同

5.初始化

5.1管脚配置

首先我们先配置管脚，双击TopDesign（下面称为原理图）

然后我们在右侧器件对话框里搜索pin，因为我们是led输出，因此这里找到数字输出管脚

点击并拖拽到原理图空白位置

之后我们双击管脚进行配置

我们对管脚进行修改，修改名称，模式设置为上拉模式，并设置额外延展

点击OK，我们可以看到管脚修改成功了

然后我们找到左侧pins，双击进入

可以看到我们刚刚创建的管脚

但是此时还没有关联到实际的管脚，我们要映射到物理的管脚上

在开发板上，板载了一个RGB灯，原理图如下

这里我以P1.6介绍了，也就是红灯

我们在ide的右侧点击port，并选择P1.6

可以看到管脚已经映射上去了

我们重新回到原理图界面，可以看到，管脚已经改为1.6

5.2PWM模块

下一步我们PWM模块

在元器件框里搜索PWM

拖入原理图中

双击pwm模块来进行设置

我们先可以设置名称

然后我们对对PWM进行设置

点击PWM页面，进入下图界面

我们需要对下图的这些参数进行设置

此处的2000表示增加到2000就复位，1000就是PWM值，那么占空比也就是50%

点击OK完成设置

5.3时钟

我们的PWM需要时钟源，因此找到clock

拖到原理图上

双击clock设置频率

点击OK完成设置

5.4中断

在对话框中搜索interrupt，找中断

拖到原理图中

双击中断进行设置，我们只需要设置名称

原理图中也同步过来了

5.5连接原理图

连接线在左侧

按照下图连接

6.程序

在开始前我们要先编译一些工程，并生成对应的文件，这些根据我们刚刚设置的模块创建的，也是我们一会写程序根据。

双击左侧main.c打开程序

首先是添加头文件，比如这里我们模块的名称是pwm

假如我们在原理中将模块重新改名为AA，可以看到PWM消失了，取而代之的是AA，如果这时添加PWM头文件就会报错

下面我们将各类头文件添加进去

下面我们就可以开始写程序了

这里并没有什么固定的函数，因为所有函数都是根据你的硬件原理图而做出来的函数，大家在复杂项目里肯定不一样！！

我们看初始化，这一句是初始化中断

这个函数原型在PWM中断文件里（我这里是PWM_TC）

参数则是根据你写的来，保证这里一样就行，初始化的参数是根据中断服务函数来的，中断服务函数我一会介绍

然后是开启PWM

这个函数在PWM文件里（我这里是PWM.c）

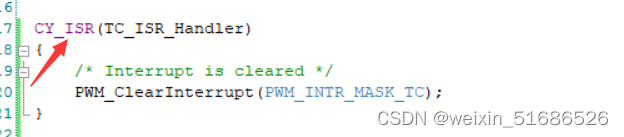

最后我们来看中断服务函数，函数名是固定的，这是系统决定的（类似STM32）然后参数就是给初始化用的

之后就是清空PWM中断，在PWM文件里

这个函数的参数是固定的，是系统决定，无论你用什么都一样

 7.编译与下载

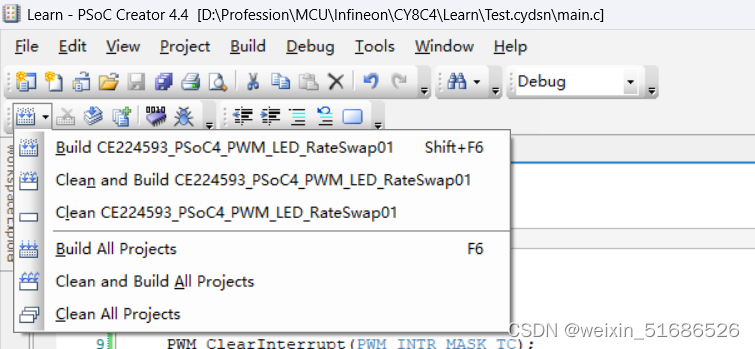

编译的时候我们总是能看到是编译其他工程

我们选择我们主要编译的工程，选择第一个工程，set it active，可以看到需要的工程加粗了

此时编译的就是我们要的工程了

编译完成后我们可以下载和仿真了

8.效果

程序

#include "project.h"
#include "PWM.h"
#include "RGB_R.h"
#include "PWM_TC.h"

CY_ISR(TC_ISR_Handler)
{
    /* Interrupt is cleared */
    PWM_ClearInterrupt(PWM_INTR_MASK_TC);
}

int main(void)
{
    /* Enable global interrupts. */
    CyGlobalIntEnable;

    /* Enable interrupt component and set up handler */
    PWM_TC_StartEx(TC_ISR_Handler);

    /* Start the PWM Component */
    PWM_Start();

    while(1)
    {

    }
}
/* [] END OF FILE */

原理图

实物

可以看到红灯按照既定程序闪烁了

9.小结

官方对于程序也给出了对应的教程，我们导入对应的工程后也能出现对应的PDF

这就是官方给出的教程

总的来说Psoc的开发与传统的MCU开发完全不是一个思路，可以说非常独特，强调的核心并非程序而是硬件，感觉非常类似FPGA了（吗？）我在网上完全搜不到这类的教程，后续我再看看可编程模拟与数字模块，来看看有何独特的。
