【博客545】从交换机视角看四种报文：广播、组播、未知单播、已知单播

从交换机视角看四种报文：广播、组播、未知单播、已知单播

交换机视角的四种报文

对于二层交换机来说，它在转发报文时，只有四种类型的报文：

1、广播
2、组播
3、未知单播
4、已知单播。
1
2
3
4

四种报文剖析

1、二层广播报文

当二层交换机收到一个报文时，会取出报文的目的MAC地址，如果MAC地址为全FF，则这个报文就是二层广播报文，例如下面的wireshark抓包：

2、二层组播报文

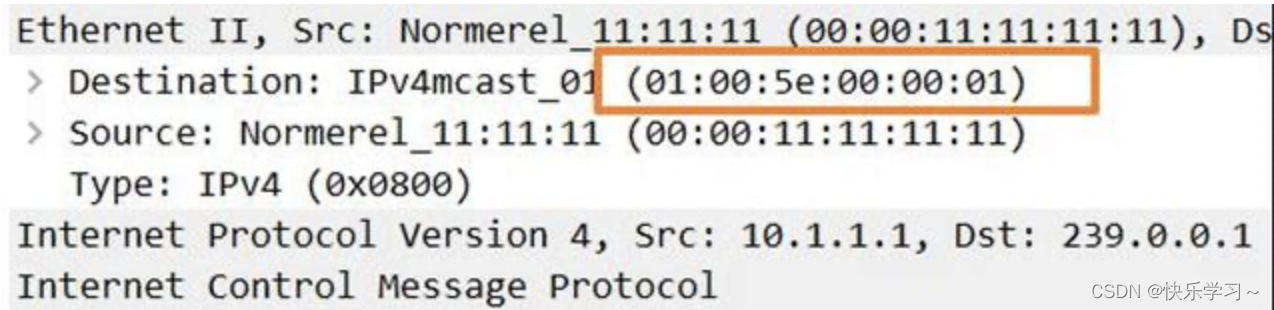

如果二层交换机收到的报文的MAC地址是以 000:01:5E开头的报文，则这个报文就是二层组播报文，例如下面的wireshark抓包：

3、未知单播报文

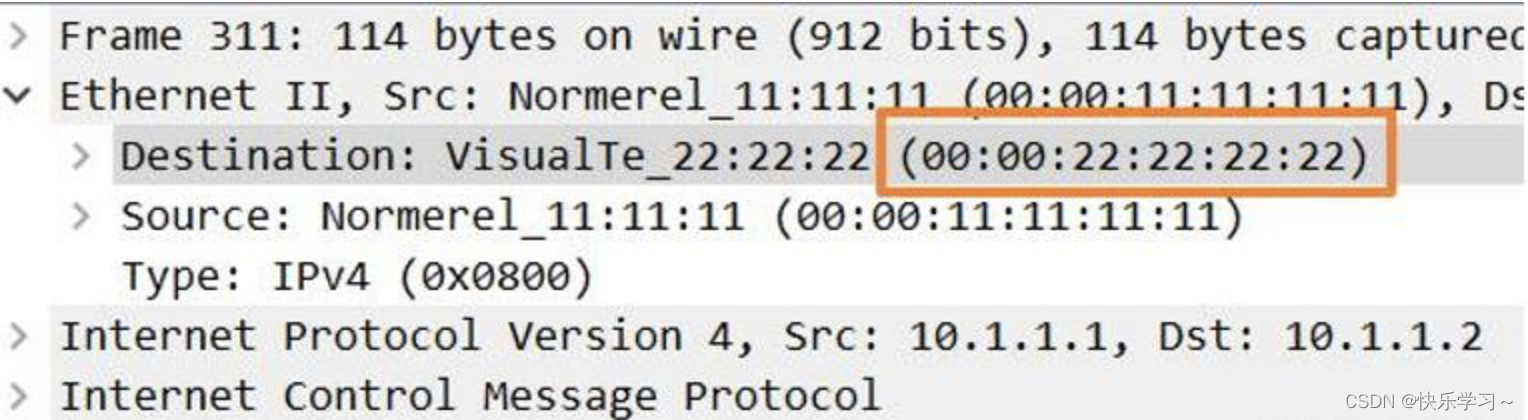

那未知单播报文是什么呢?首先它是一个单播报文，那啥是单播报文呢?简单说除了广播和组播以外的报文，就是单播报文了，即目的MAC地址既不是全F，也不是01:00:5E开头的报文。例如下面的wireshark抓包的内容，就是单播报文了：

4、已知单播报文

那什么是未知单播报文呢?是指哪些在交换机MAC地址表中，没有表项的单播报文，例如下图：

当交换机收到目的MAC地址为0000:2222:2222报文时，会查找MAC地址表，发现没有表项存在，就认为这个报文是未知单播报文。

相反的，当交换机收到目的MAC地址为0000:1111:1111报文时，能查找到表项，就认为这个报文是已知单播报文。

交换机对四种报文的处理

1、二层交换机对广播、组播、未知单播这三种报文全部泛洪处理

注意：准确来讲是其它的三种报文会从在同一个VLAN，所有UP的端口泛洪转发出去。

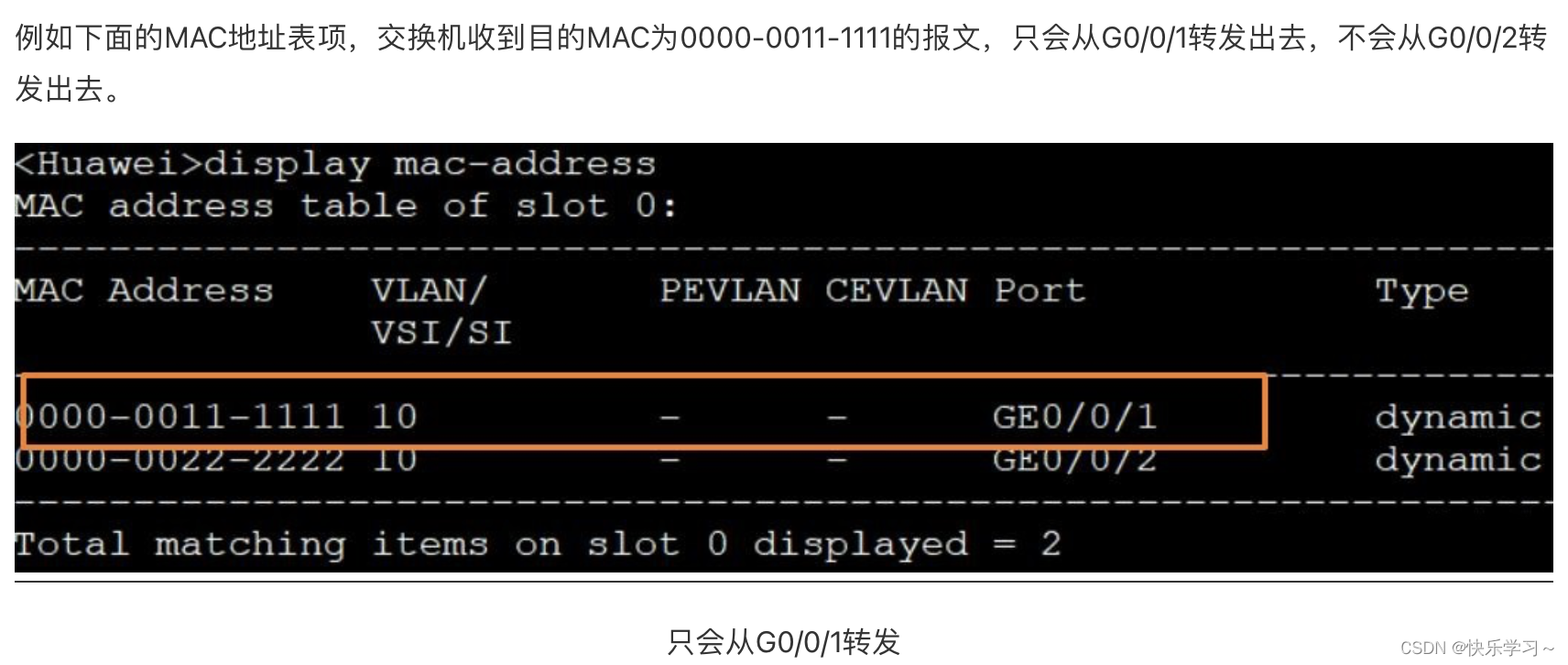

2、对于已知报文，二层交换机会从某一特定的接口转发出去

交换机只会从某一个特定的端口转发已知单播报文：
