Altium格式PCB转换成Allegro操作指导

Altium格式PCB转换成Allegro操作指导

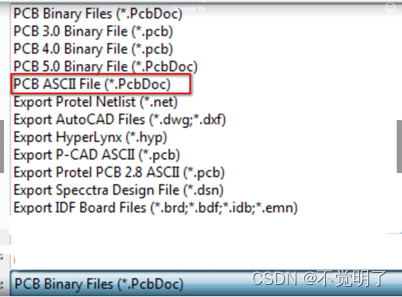

1. 首先打开Altium Design的PCB文件,输出一个“PCB ASCII File（*.pcbdoc）”格式的文件。如下图

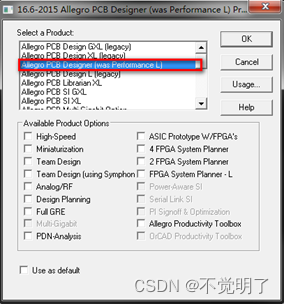

2. 打开Allegro，选择was performance L模式，新建空白的brd。

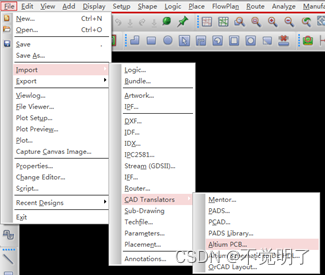

3. 导入Altium PCB

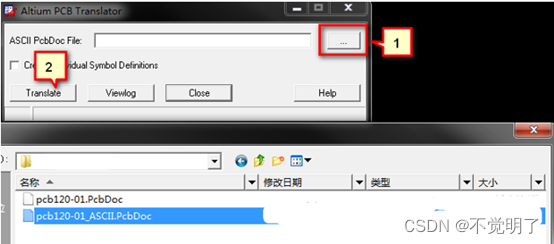

4. 选择文件转换即可

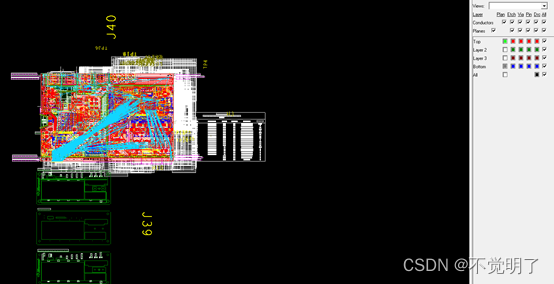

5. 转换成功
