商业楼智能照明解决方案，配套产品有哪些

安科瑞 华楠

一、简介

安科瑞新一代具有自主知识产权的照明控制解决方案，基于成熟的RS485通讯控制技术，在此基础上创新地引入了载波侦听和冲突碰撞检测机制，多机间实现了实时双向通讯。线材使用超六类屏蔽网线，一次性解决通讯与供电问题，通过网线连接系统，实现控制功能，将其命名为ALIBUS（Acrel Lighting intelligent Bus）   ASL200系列智能照明控制系统由开关驱动器、传感器、面板、触摸屏和配套上位机软件组成。   开关驱动器、传感器、面板、触摸屏通过ALIBUS智能照明总线（超六类屏蔽网线 cat6a SFTP 4*2*0.58）连接到IP协议转换器，与智能照明上位机软件进行通讯，再通过智能照明软件上传至安科瑞综合能效管理系统EMS平台，实现控制功能。

二、架构

 系统组成：开关驱动器（ASL2xx）、传感器、面板(触摸屏)和系统软件

• 智能照明主要功能特点：“便利性”、“舒适性”与“节能减排”。
• 智能照明是根据环境或预定义条件自动调节以提供所需求质量的照明的系统。
• 便利性：通过技术手段自动调节，让人们更方便、简单的对照明进行实时控制。
• 舒适性（质量）：智能照明控制系统能够提供更温馨、舒适、健康的光环境。
• 节能：照明能耗一般可以占到普通商用建筑能耗的20%左右，通过技术手段避免照明能耗浪费，做到按需照明。

三、产品介绍

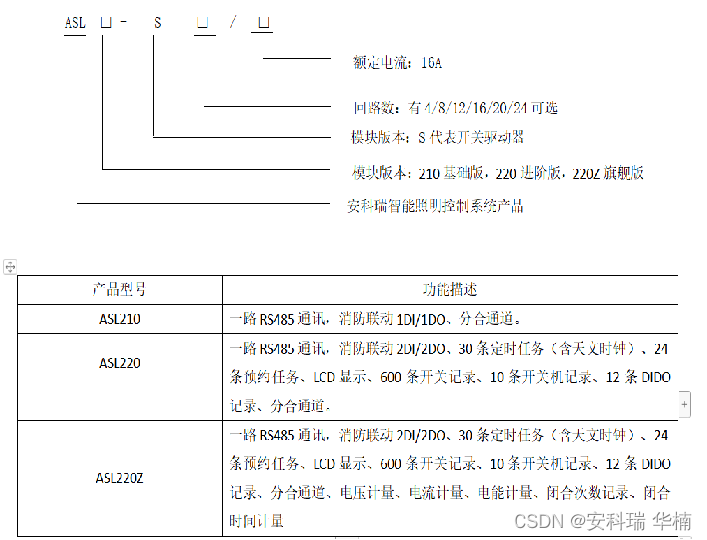

1.产品型号

 2.产品

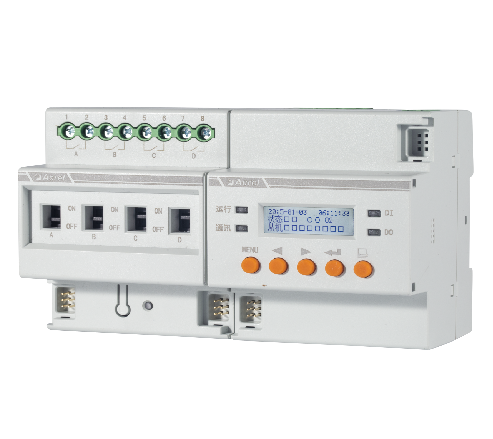

名称：4路开关驱动器（时控控制）

功能：

• 上电/断电通道状态可设置
• 自带电源功能，并可设置定时任务（30个）和预约任务（24个）
• 本地液晶显示，DI /DO记录、开关记录、开关机记录
• 过零触发功能
• 电压、电流、电能功能  注： ASL220Z系列才有此功能
• 支持ModBUS-RTU通讯 2DI/2DO支持消防联动
• 设置15个场景功能 延时时间控制通道



（2）手动控制



功能

• 配置灵活，回路和按键可以一对一、一对多、多对一、多对多自由组合，方便快捷；
• 实现弱电控制强电，确保人身安全；
• 支持防误触，单联、单键开关、调光、场景功能；
• 双色状态指示灯，可正确显示受控回路的当前状态。

 （3）自动控制

 （4）ASL200-485-IP

 作用

将ALIBUS智能照明总线转换为TCP/IP,经由内网连接至智能照明监控主机

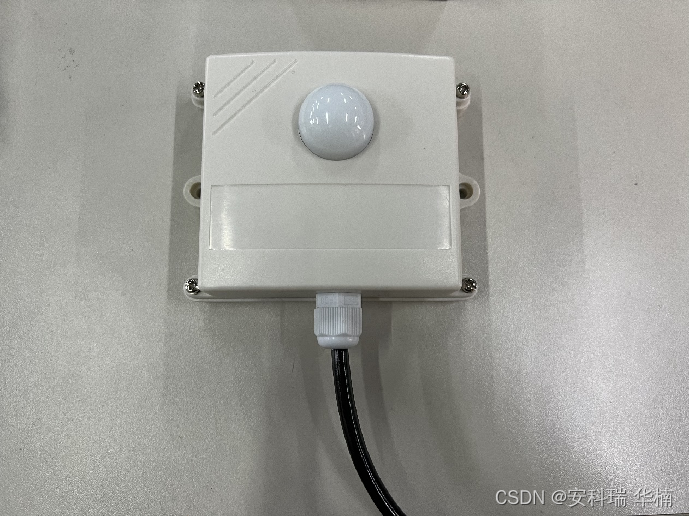

(5)ASL220系列传感器

功能：

 防水等级IP65,用于户外照度监测

光照度范围0-65535lx

 可与其他传感器进行逻辑运算，配合使用

四、ASL2000智能照明控制软件

 五、系统接线





开关驱动器、传感器、面板都是两个ALIBUS总线接口

接线方式：星型、树型、线型（手拉手）。一般要求手拉手
