• 车道线检测（二）——使用MNN部署PINet

    目录

    一、MNN简介

    二、MNN编译

    三、MNN部署PINet模型

    pytorch转onnx

    onnx转mnn

    mnn部署

    一、MNN简介

                    是阿里开源的一个轻量级的深度神经网络引擎，支持深度学习的推理与训练，适用于服务器/个人电脑/手机/嵌入式各类设备。目前，MNN已经在阿里巴巴的手机淘宝、手机天猫、优酷等30多个App中使用，覆盖直播、短视频、搜索推荐、商品图像搜索、互动营销、权益发放、安全风控等场景。github地址https://github.com/alibaba/MNN

    二、MNN编译

            在Linux平台编译流程如下。

    1.依赖项安装

    • cmake（3.10 以上）
    • protobuf (3.0 以上)
      • 指protobuf库以及protobuf编译器。版本号使用 protoc --version 打印出来。
      • 在某些Linux发行版上这两个包是分开发布的，需要手动安装
      • Ubuntu需要分别安装 libprotobuf-dev 以及 protobuf-compiler 两个包
      • sudo apt install libprotobuf-dev
      • sudo apt install protobuf-compiler
      • Mac OS 上使用 brew install protobuf 进行安装
    • C++编译器
      • GCC或Clang皆可 (macOS无需另外安装，Xcode自带)
        • GCC推荐版本4.9以上
          • 在某些发行版上GCC (GNU C编译器)和G++(GNU C++编译器是分开安装的)。
          • 同样以Ubuntu为例，需要分别安装 gcc 和 g++
        • Clang 推荐版本3.9以上
    • zlib

    2.下载MNN的代码，解压后如下操作

    mkdir -p build/install

    cd build

    cmake .. -DMNN_OPENCL=true -DMNN_SEP_BUILD=false -DMNN_BUILD_CONVERTER=true -DMNN_BUILD_TORCH=true -DMNN_BUILD_DEMO=true -DMNN_BUILD_BENCHMARK=true -DMNN_BUILD_TOOLS=true -DCMAKE_INSTALL_PREFIX=./install

    make -j4

    make install

            编译产生的头文件和库文件位于install目录下。

    三、MNN部署PINet模型

            首先模型需要转换为mnn定义的格式，流程为pytorch——onnx——mnn。

    pytorch转onnx

            下载PINet代码，配置好pytorch运行环境。代码库中onnx_converter.py提供了转换onnx模型的函数，onnx_inference.py提供了使用onnx推理的demo。运行onnx_conveter.py即可得到onnx模型。

    onnx转mnn

    ./MNNConvert -f ONNX --modelFile pinet_v2.onnx --MNNModel pinet_v2.mnn --bizCode biz

            由此得到pinet_v2.mnn模型。

    mnn部署

            参考onnx_inference.py和mnn的API接口做相关的部署，需要注意如下几点。

    1）输入图像的格式，是否归一化；这里根据demo示例可知图像格式为BGR，且归一化到[0,1]

    2）可使用Netron查看网络获取输入输出节点名称，据此获得输入输出的tensor

    3）输入输出tensor的数据格式，根据MNN的官方文档说明，若对其内部格式不清楚，建议输入输出时显式转换为指定格式的tensor后再访问数据。

    1. #include
    2. #include
    3.
    4. #include
    5. #include
    6. #define MNN_OPEN_TIME_TRACE
    7. #include
    8. #include
    9. #include
    10. #include
    11. #include
    12. #include
    13. #include
    14. #include
    15. #include
    16. #include
    17. #include
    18.
    19.
    20. using namespace MNN;
    21. using namespace MNN::CV;
    22. using namespace MNN::Express;
    23.
    24.
    25. int main(int argc, char** argv)
    26. {
    27. 	std::shared_ptr net(Interpreter::createFromFile("pinet_v2.mnn"));
    28. 	//net->setCacheFile(".tempcache");
    29. 	//net->setSessionMode(Interpreter::Session_Debug);
    30. 	//net->setSessionMode(Interpreter::Session_Resize_Defer);
    31.
    32.
    33. 	ScheduleConfig config;
    34. 	config.numThread = 1;
    35. 	config.type = MNN_FORWARD_CPU;
    36. 	config.backupType = MNN_FORWARD_OPENCL;
    37.
    38. 	BackendConfig backendConfig;
    39. 	backendConfig.precision = static_cast(BackendConfig::Precision_Low);
    40. 	config.backendConfig = &backendConfig;
    41.
    42. 	auto session = net->createSession(config);
    43. 	auto input = net->getSessionInput(session, NULL);
    44.
    45. 	std::vector<int> shape = input->shape();
    46. 	std::vector<int> nhwc_shape{ 1, shape[2], shape[3], shape[1] };
    47. 	auto nhwc_tensor = new Tensor(input, MNN::Tensor::TENSORFLOW);
    48. 	cv::Mat img = cv::imread("3.jpg");
    49. 	cv::Mat img_float;
    50. 	cv::Mat resized_img;
    51. 	cv::resize(img, resized_img, cv::Size(shape[3], shape[2]));
    52. 	resized_img.convertTo(resized_img, CV_32FC3);
    53. 	resized_img = resized_img / 255.f;
    54.
    55. 	memcpy(nhwc_tensor->host<float>(), resized_img.data, nhwc_tensor->size());
    56. 	input->copyFromHostTensor(nhwc_tensor);
    57.
    58. 	MNN::Timer time;
    59. 	time.reset();
    60. 	net->runSession(session);
    61. 	MNN_PRINT("use time %f ms\n", time.durationInUs()/ 1000.f);
    62.
    63.
    64. 	auto offset_output = net->getSessionOutput(session, "2830");
    65. 	auto nchw_offset_output = new Tensor(offset_output, Tensor::CAFFE);
    66. 	offset_output->copyToHostTensor(nchw_offset_output);
    67.
    68. 	auto feature_output = net->getSessionOutput(session, "2841");
    69. 	auto nchw_feature_output = new Tensor(feature_output, Tensor::CAFFE);
    70. 	feature_output->copyToHostTensor(nchw_feature_output);
    71.
    72. 	auto confidence_output = net->getSessionOutput(session, "input.1560");
    73. 	auto nchw_confidence_output = new Tensor(confidence_output, Tensor::CAFFE);
    74. 	confidence_output->copyToHostTensor(nchw_confidence_output);
    75. 	shape = confidence_output->shape();
    76.
    77.
    78. 	// get lines
    79.
    80. 	std::vector> lines_predicted, lines_final;
    81. 	std::vectorfloat>> line_features;
    82.
    83. 	float width_scale_factor = img.cols / shape[3];
    84. 	float height_scale_factor = img.rows / shape[2];
    85.
    86.
    87. 	float* confidence_buf = nchw_confidence_output->host<float>();
    88. 	float* feature_buf = nchw_feature_output->host<float>();
    89. 	float* offset_buf = nchw_offset_output->host<float>();
    90.
    91. 	float point_threshold = 0.96;
    92. 	float instance_threshold = 0.08;
    93.
    94.
    95. 	for (int h = 0; h < shape[2]; h++)
    96. 	{
    97. 		for (int w = 0; w < shape[3]; w++)
    98. 		{
    99. 			int idx = h * shape[3] + w;
    100. 			float confidence = confidence_buf[idx];
    101. 			if (confidence < point_threshold)
    102. 				continue;
    103.
    104. 			float offset_x = offset_buf[idx];
    105. 			float offset_y = offset_buf[shape[3] * shape[2] + idx];
    106. 			std::vector<float> feature;
    107. 			feature.push_back(feature_buf[idx]);
    108. 			feature.push_back(feature_buf[shape[3] * shape[2] + idx]);
    109. 			feature.push_back(feature_buf[shape[3] * shape[2] * 2 + idx]);
    110. 			feature.push_back(feature_buf[shape[3] * shape[2] * 3 + idx]);
    111.
    112. 			cv::Point2f pt;
    113. 			pt.x = (offset_x + w) * width_scale_factor;
    114. 			pt.y = (offset_y + h) * height_scale_factor;
    115.
    116. 			if (pt.x > img.cols - 1 || pt.x < 0 || pt.y > img.rows - 1 || pt.y < 0)
    117. 				continue;
    118.
    119. 			if (lines_predicted.size() == 0)
    120. 			{
    121. 				line_features.push_back(feature);
    122. 				std::vector line;
    123. 				line.push_back(pt);
    124. 				lines_predicted.push_back(line);
    125. 			}
    126. 			else
    127. 			{
    128. 				int min_feature_idx = -1;
    129. 				float min_feature_dis = 10000;
    130. 				for (int n = 0; n < line_features.size(); n++)
    131. 				{
    132. 					float dis = 0;
    133. 					dis += (feature[0] - line_features[n][0]) * (feature[0] - line_features[n][0]);
    134. 					dis += (feature[1] - line_features[n][1]) * (feature[1] - line_features[n][1]);
    135. 					dis += (feature[2] - line_features[n][2]) * (feature[2] - line_features[n][2]);
    136. 					dis += (feature[3] - line_features[n][3]) * (feature[3] - line_features[n][3]);
    137.
    138. 					if (min_feature_dis > dis)
    139. 					{
    140. 						min_feature_dis = dis;
    141. 						min_feature_idx = n;
    142. 					}
    143. 				}
    144. 				if (min_feature_dis < instance_threshold)
    145. 				{
    146. 					line_features[min_feature_idx][0] = (line_features[min_feature_idx][0] * lines_predicted[min_feature_idx].size()
    147. 						+ feature[0]) / (lines_predicted[min_feature_idx].size() + 1);
    148. 					line_features[min_feature_idx][1] = (line_features[min_feature_idx][1] * lines_predicted[min_feature_idx].size()
    149. 						+ feature[1]) / (lines_predicted[min_feature_idx].size() + 1);
    150. 					line_features[min_feature_idx][2] = (line_features[min_feature_idx][2] * lines_predicted[min_feature_idx].size()
    151. 						+ feature[2]) / (lines_predicted[min_feature_idx].size() + 1);
    152. 					line_features[min_feature_idx][3] = (line_features[min_feature_idx][3] * lines_predicted[min_feature_idx].size()
    153. 						+ feature[3]) / (lines_predicted[min_feature_idx].size() + 1);
    154. 					lines_predicted[min_feature_idx].push_back(pt);
    155.
    156. 				}
    157. 				else
    158. 				{
    159. 					line_features.push_back(feature);
    160. 					std::vector line;
    161. 					line.push_back(pt);
    162. 					lines_predicted.push_back(line);
    163.
    164. 				}
    165. 			}
    166.
    167. 		}
    168. 	}
    169.
    170. 	delete nchw_confidence_output;
    171. 	delete nchw_feature_output;
    172. 	delete nchw_offset_output;
    173. 	delete nhwc_tensor;
    174. 	// draw point
    175.
    176. 	cv::Mat draw_lines;
    177. 	img.copyTo(draw_lines);
    178.
    179. 	for (int n = 0; n < lines_predicted.size(); n++)
    180. 	{
    181. 		if (lines_predicted[n].size() < 3)
    182. 			continue;
    183. 		cv::RNG rng(cv::getTickCount());
    184. 		cv::Scalar color = cv::Scalar(rng.uniform(0, 255), rng.uniform(0, 255), rng.uniform(0, 255));
    185. 		for (int i = 0; i < lines_predicted[n].size(); i++)
    186. 			cv::circle(draw_lines, lines_predicted[n][i], 5, color, 3);
    187. 		lines_final.push_back(lines_predicted[n]);
    188. 	}
    189.
    190. 	for (int n = 0; n < lines_final.size(); n++)
    191. 	{
    192. 		cv::Vec4f param;
    193. 		cv::fitLine(lines_final[n], param, CV_DIST_HUBER, 0, 0.01, 0.01);
    194. 		float vx, vy, x0, y0;
    195. 		vx = param[0];
    196. 		vy = param[1];
    197. 		x0 = param[2];
    198. 		y0 = param[3];
    199. 		float x1 = x0 + 1000 * vx;
    200. 		float y1 = y0 + 1000 * vy;
    201. 		x0 = x0 - 1000 * vx;
    202. 		y0 = y0 - 1000 * vy;
    203. 		cv::line(draw_lines, cv::Point(x0, y0), cv::Point(x1, y1), cv::Scalar(0, 0, 255), 2);
    204.
    205. 	}
    206.
    207. 	cv::imwrite("result.jpg", draw_lines);
    208. 	return 0;
    209.
    210. }
    211.

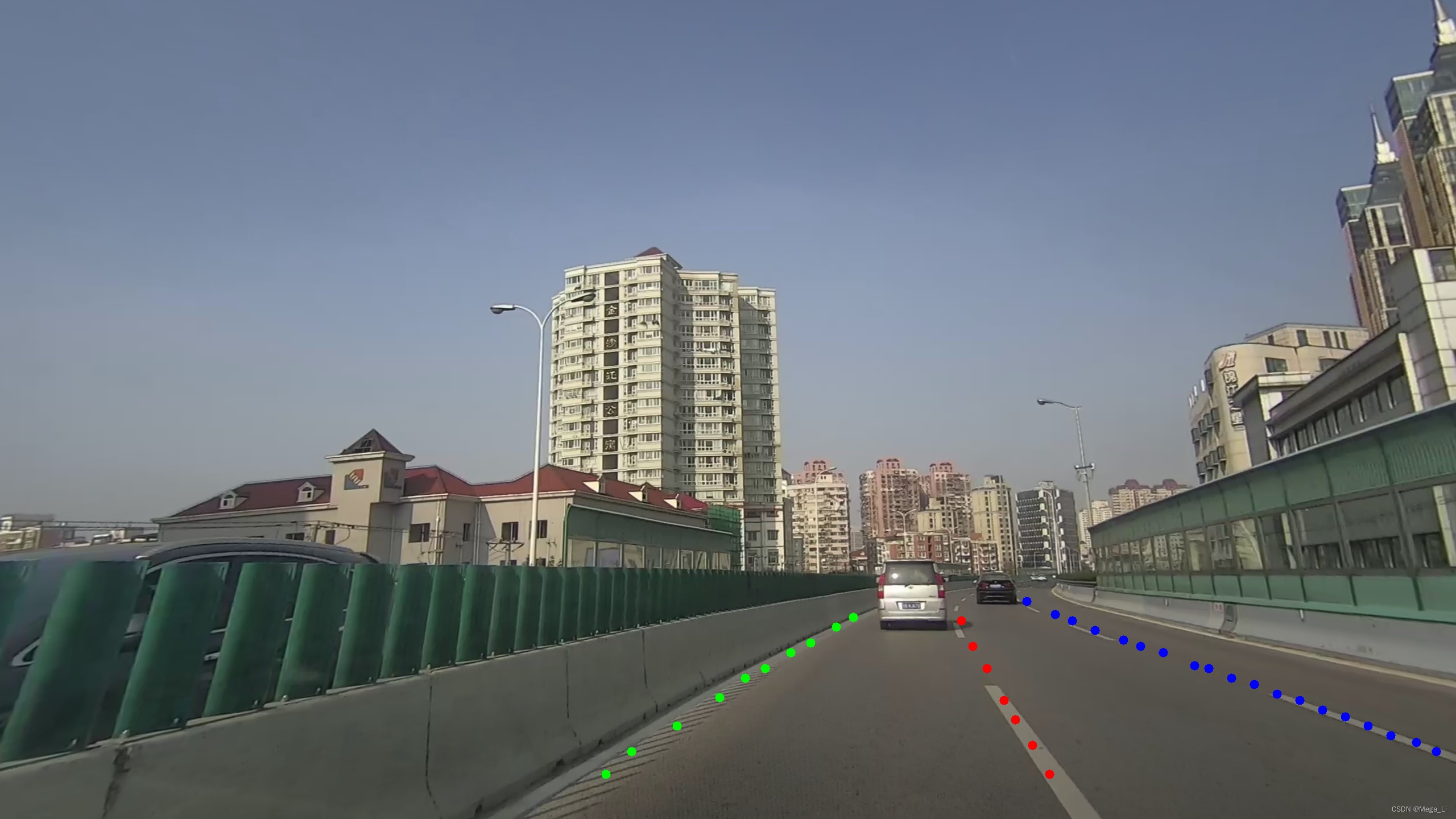

    推理效果

            推理结果如下图所示，完毕。
