CAD进阶练习（六）、CAD创建块后图形依然保持原状？

我们来用CAD梦想画图绘制一个进阶练习题。

目标对象

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

1.在这个图形中我们已知的只有三个圆的半径，首先我们先绘制半径为18的圆，如下图所示：

绘制半径为18的圆

2.我们再复制一个半径为18的圆，两圆相切与A点，如下图所示：

复制半径18的圆

3.我们再看左边18的圆的左端点与半径为62的圆的左端点重合，我们就可以直接画一个半径为62的圆，我们把62圆右端点名为B点；18圆的右端点名为B´点，如下图所示：

绘制半径为62的圆

4.接着我们选中62的圆输入移动（M）命令，以B点为移动的基点；B´为移动到的点，使B点与B´重合，如下图所示：

移动62的圆

5.54的圆的话还是跟绘制62圆一样，先绘制54的圆，将54的右端点名为A´，如下图所示：

绘制半径为54的圆

6.然后移动54的圆，将右端点A´与A点重合，如下图所示：

移动54的圆

7.随后根据需要保留的图形将不需要的对象修剪掉，修剪完成如下图所示：

修剪后效果

8.修剪完成后我们框选全部对象，使用阵列命令，以D点为阵列的中心点选择环形阵列，阵列参数如下图所示：

阵列参数

9.阵列完成后效果如下图所示：

阵列效果

10.最后我们以D点为圆心最外面的支点为半径画圆，进行标注后如下图所示：

绘制完成

创建为块后图形保持原状，各元素依然独立存在是什么原因呢？

执行方式

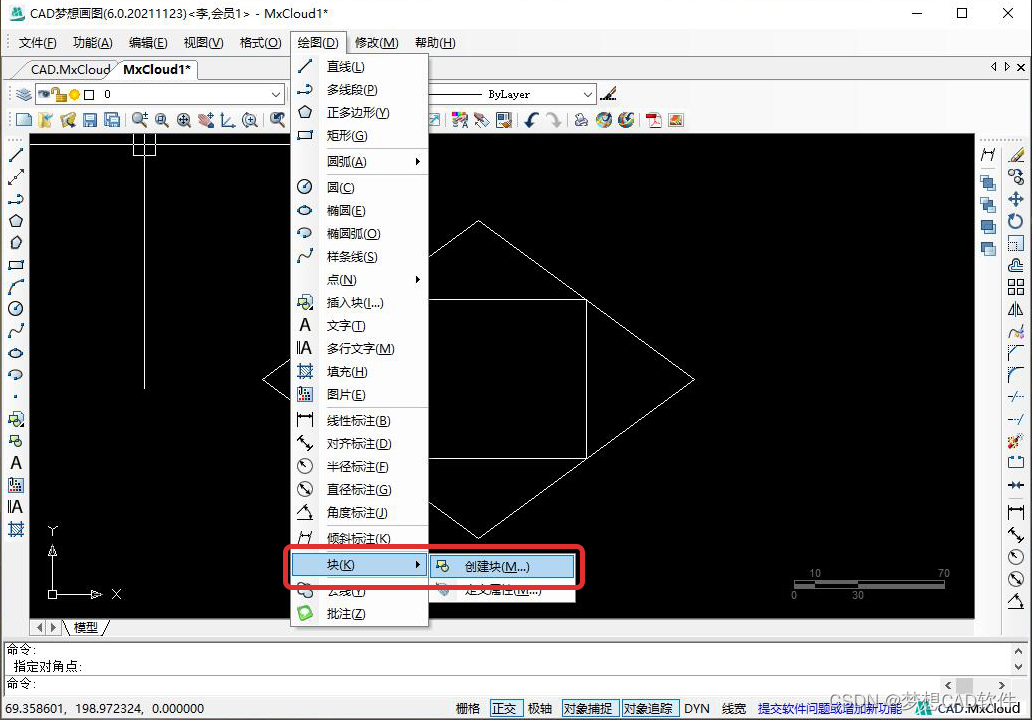

1.在CAD梦想画图中，选择菜单栏中的“绘图——块——创建块”。

创建为块

2.在块定义界面输入块名称，点击拾取点基点，，选择整个图形，按下空格，点击确定，创建块完成。

输入块名称

拾取点基点

选择整个图形

点击确定

3.这时候我们发现，创建的块依然是零散状态。

零散状态

4.我们可以重复上面两个步骤，在最后块定义界面中，选择“对象——转换为块”再点击确定，替换之前创建的块。这个时候，创建的就是一个整体的图块了。

转换为块

整体的图块
