如何搭建威纶通触摸屏与S7-200smart之间无线PPI通信？

在工厂内，一台触摸屏通常需要与多个PLC建立通讯，各设备之间所处位置不同。如果布线的话，需要在多处施工，比较麻烦，这种情况下采用无线方式建立触摸屏与PLC之间的通讯更为便捷。因为采用无线PPI协议响应速度快且不需要编程，只需要组态，所以采用PPI协议网络更有优势。但是实现无线PPI通信需要专门的无线数据终端，在组态时也要考虑设置参数的匹配性。

本方案以威纶通触摸屏为例，介绍威纶通触摸屏与两台S7-200Smart PLC的无线 PPI 通信实现过程。在本方案中采用了西门子PLC专用无线通讯终端DTD434M，作为实现无线通讯的硬件设备。

一、方案概述

通过欧美系PLC专用无线通讯终端DTD434M，能够稳定方便的实现无线 PPI网络，无需更改网络参数或原有程序，直接替换有线Rs485通讯。

无线网络图 ▼

二、测试设备与参数

● 触摸屏：TK6071IQ × 1台

● 200SMART型号：CPU SR20 × 2台

● 无线通讯终端：欧美系PLC专用无线通讯终端-DTD434MC × 3块

● 数据线：西门子PLC专用485线 × 1根

● 触摸屏数据线：触摸屏专用Rs485数据线 × 1根

● 主从关系：1主2从

● 通讯接口：Rs485接口（两线制）

● 通讯参数：9600，8，E，1

● 供电：9-24VDC

● 传输距离：100米，500米，1KM，3KM，20KM

三、欧美系PLC专用无线通讯终端功能详解

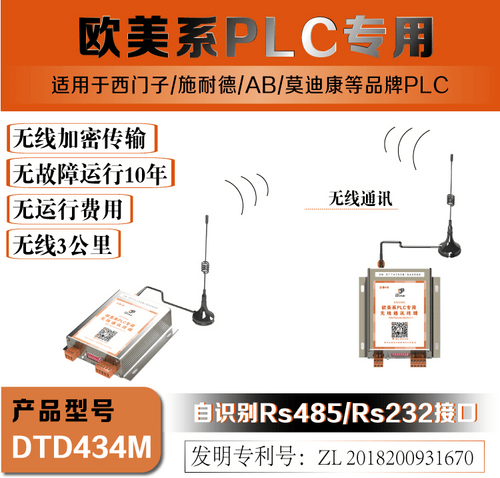

无线数据通讯终端DTD434M，内嵌RS232/RS485双接口，可以直接替代RS232/RS485等传统有线方案，无需编程。能与西门子PLC、组态软件、人机界面、触摸屏、测控终端等工控产品组成无线测控网络。

■ DTD434M主 要 特 征:

◆ 直接代替有线RS485方案，实现无线组网通讯；

◆ 全数字无线加密方式，保证数据安全可靠；

◆ 直流9~24V宽电源电压供电，平均工作电流小于50mA；

◆ 通信接口：RS232/RS485；

◆ 支持标准串口协议：Modbus RTU协议、PPI协议。

四、接线方式

1.触摸屏与达泰无线设备的接线

第一步：将触摸屏专用Rs485数据线红色导线与DTD434MC的A端口相连接；将触摸屏专用Rs485数据线黑色导线与DTD434MC的B端口相连接

第二步：无线通讯终端设置开关中最后一位（K8-8）拨码开关向上

第三步：给无线通讯终端接入天线

第四步：全部接线结束后，给触摸屏与无线通讯终端供电

2.PLC与达泰无线设备的接线

五、威纶通触摸屏实现PPI主站

打开“威纶通触摸屏1主2从PPI例程.emtp”

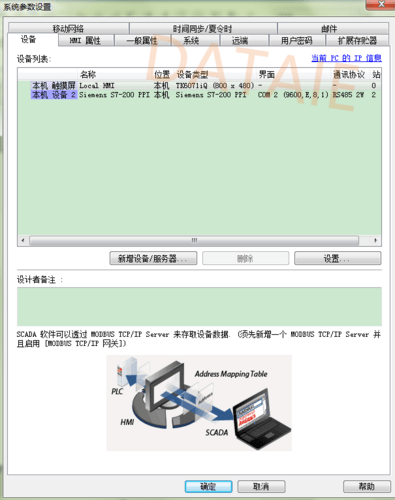

1.系统参数设置

2.触摸屏画面制作

3. 1号从站的I点设置

4. 1号从站的Q点设置

5. 2号从站的I点设置

6. 2号从站的Q点设置

7.实物接线图

六、西门子PLC实现PPI从站

1. PLC参数设置

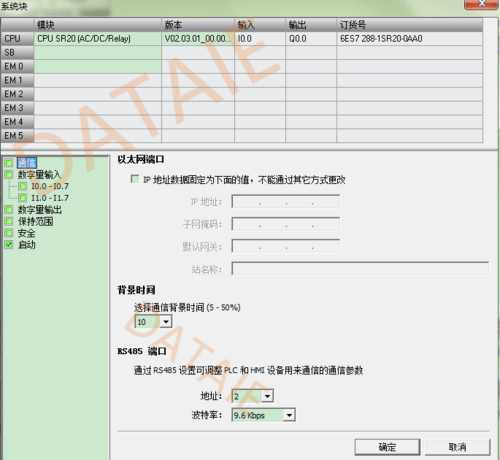

2. 设置PLC地址

设置一台PLC地址设为1，另外一台PLC地址设为2

选择“参数—模块参数—485串口”

3.CPU模式

选择：RUN，将程序下载到PLC里面

4.实物接线图

七、无线通讯测试

1. 触摸屏输出信号

通过触摸屏上面的按钮给1号从站Q点信号，看200SMART对应的Q点是否有亮，如果点亮，表示通讯正常。

2. PLC输入信号

通过外部给1号从站I点信号，看触摸屏对应的点是否有亮，如果点亮，表示通讯正常。
