安信可 ESP_01SWIFI模块的使用 （电脑通过usb转tll模块连接wifi模块进行调试）

一：需要用到的模块

        （1）安信可的ESP_01wifi模块

                ESP-01是深圳安信可科技基于ESP8266芯片开发的串口wifi模块，模组集成了透传功能，即买即用，支持串口指令集，用户通过串口即可实现网络访问。



        （2）usb转tll模块

                USB转TTL是一种常用的串口转换模块，可将USB接口转换为TTL（逻辑电平）串口，用于与微控制器或其他设备进行通信。

        （3）手机下载网络调试精灵app



(4) 串口调试助手





二：用到的AT指令



AT指令

1、AT+CWMODE=2    //设置为ap热点模式
2、AT+CWSAP="ESP8266_01","12345678",6,4   //开启热点 参数含义依次是：wifi名称、wifi密码、信道
                                          //加密方式
3、AT+CIFSR                               //查询本地ip地址（外部设备连接网络后要进行数据的传输）
                                          //的话需要进行IP地址、端口号来进行连接
4、AT+CIPMUX=1                            //使能多连接，让多个设备连接网络
5、AT+CIPSERVER=1,8080                    //开启服务端，端口号为8080
6、AT+CIPSEND=0,10                        //发送长度为十个字节数据
7、AT                                     //查询wifi模块是否能够正常工作











三：pc端通过usb转tll驱动wifi模块开启ap模式与手机进行通信

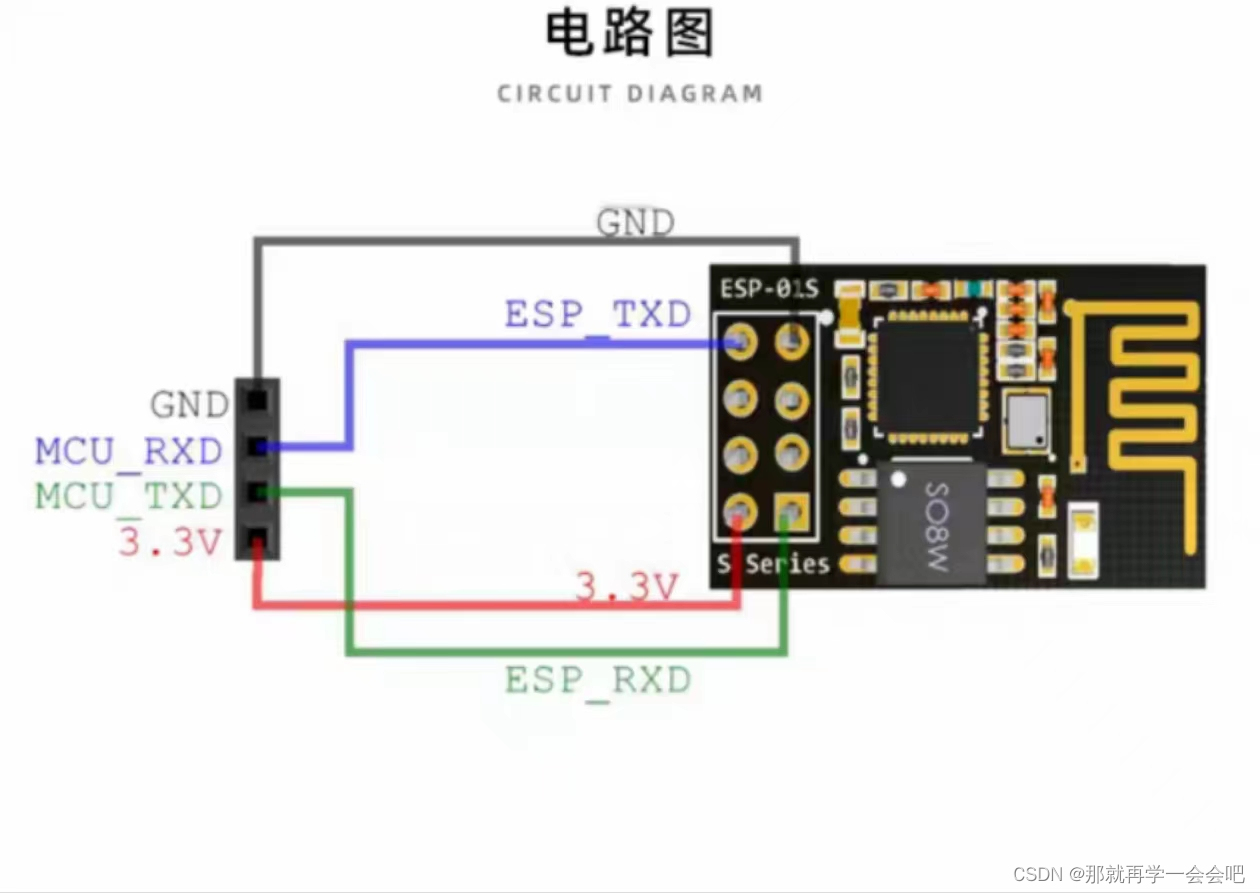

        （1）usb转tll模块连接wifi模块，接完后usb转ttl模块usb端插入电脑usb口，右键此电脑，选择管理，找到设备管理器查看端口号

                usb rx -> wifi tx

                usb tx -> wifi rx

                usb GND -> wifi GND

         (2)电脑打开串口调试助手选择端口号，波特率115200、起始位0、数据位8位、无校验、停止位1

       （3）串口调试助手发送指令给pc端

                1： AT   回复ok代表wifi模块能正常工作且启用at指令

                2：AT+CWMODE=2  回复ok代表已经设置为AP热点模式

                3：AT+CWSAP="ESP8266_01","12345678",6,4   //开启热点 参数含义依次是：wifi名称、wifi密码、信道、加密方式 回复ok表示设置成功

                4：AT+CIFSR     查询ip地址，其他设备连接热点进行数据收发时需要用到

                5：AT+CIPMUX=1                            //使能多连接，让多个设备连接网络

                6：AT+CIPSERVER=1,8080                    //开启服务端，端口号为8080

                7：手机连接wifi模块创建的热点->打开网络调试精灵->选择TCP客户端->点击右下方加号新增tcp客户端 ->自定义名称->主机填入查询到的ip地址->端口号填入8080

                8：选择完后点击保存->选择刚刚新增的TCP客户端打开->显示正在连接->连接成功后进行数据的发生发给pc端，pc端即可收到

                9：pc端发送信息首先给wifi模块发送AT+CIPSEND=0,10    指令，表示要发送十个字节的数据，返回ok后即可发送十个字节的数据，手机端网络调试精灵app即可看到pc端发送的数据
