项目进度网络图

概念

项目网络图是项目所有活动及其之间逻辑关系（依赖关系）的一个图解表示，并从左到右来表示项目的时间顺序。

可手工编制也可用计算机实现。可包括整个项目的全部细节，也可包含一个或多个概括性活动，还相应伴有一个简洁说明以描述基本排序方法，但对任何特殊的排序应充分加以说明。

编制项目网络图的方法通常有：前导图法、箭线图法、条件图法等。

绘制通常需要遵守以下准则：（1)从左到右；(2) 只有在所有前导活动已经完成后活动才能开始；(3) 网络中箭线表示领先关系和流向，不允许出现无头线或双头箭线；（4)每个活动有唯一识别码，且必须大于其前面所有活动的识别码；（5)不允许出现环路；（6)不允许条件陈述；（7)只允许有一个起始节点和一个结束节点。

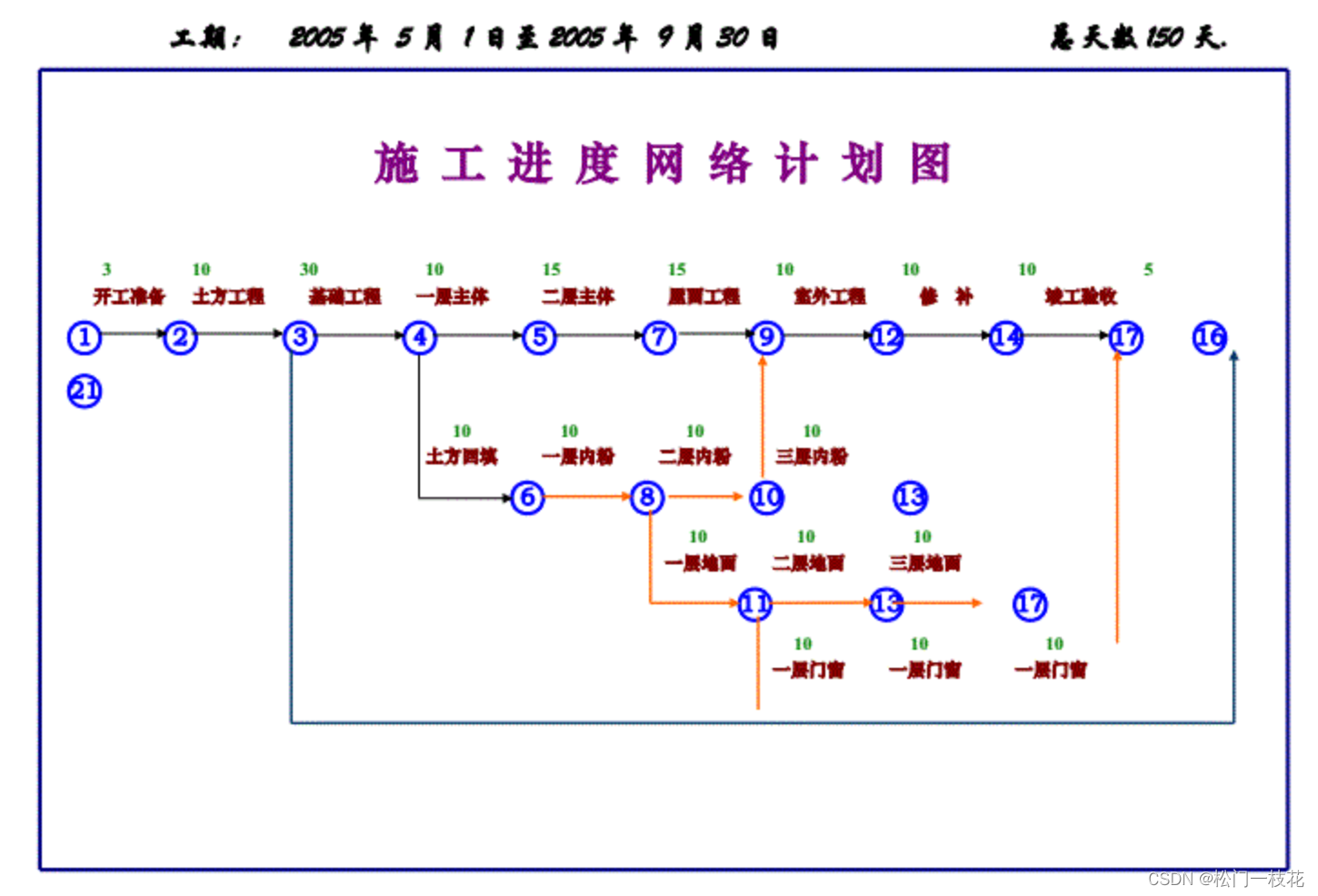

图例
