(附源码)计算机毕业设计ssmJAVA高校田径运动会管理

毕设帮助，指导，本源码分享，调试部署(见文末)

3.1系统功能

3、系统功能结构图

系统功能结构图是系统设计阶段，系统功能结构图只是这个阶段一个基础，整个系统的架构决定了系统的整体模式，是系统的根据。高校田径运动会管理的整个设计结构如图3-1所示。



图3-1系统功能结构图

3.4系统用例图

系统用例图如下图3-2所示：



图3-2 系统业务用例图

4.1数据库设计

运动员注册实体图如图4-1所示：



图4-1运动员注册实体图

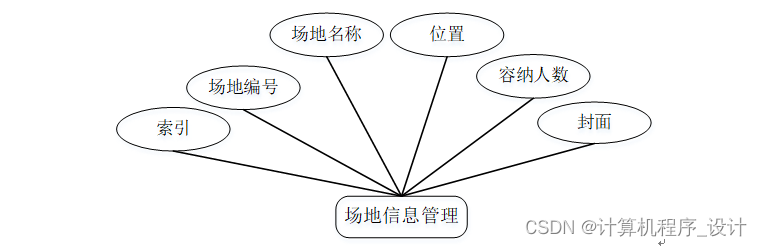

场地信息管理实体图如图4-2所示：



图4-2场地信息管理实体图

5.1系统功能模块

高校田径运动会管理，在系统首页可以查看首页、场地信息、比赛项目、通知公告、交流论坛、留言板、个人中心、后台管理等内容进行详细操作，如图5-1所示。



图5-1系统首页界面图

运动员注册，在运动员注册页面通过填写账号、密码、再次输入密码、姓名、年龄、手机等信息完成运动员注册，如图5-2所示。



图5-2运动员注册界面图

比赛项目，在比赛项目页面可以查看赛事编号、项目类型、项目要求、比赛时间、场地名称、裁判账号、裁判姓名、点击次数等详细内容，并进行比赛报名操作，如图5-3所示。



图5-3比赛项目界面图

通知公告，在通知公告页面可以查看简介、发布时间、点击次数等详细内容，如图5-4所示。



图5-4通知公告界面图

个人中心，在个人中心页面通过填写账号、密码、姓名、年龄、性别、手机、上传图片等信息进行更新信息，根据需要对我的发布，我的收藏进行详细操作，如图5-5所示。



图5-5个人中心界面图

5.2管理员功能模块

管理员登录系统后，可以对首页、个人中心、运动员管理、裁判员管理、场地信息管理、项目类型管理、比赛项目管理、比赛报名管理、比赛成绩管理、通知公告管理、留言板管理、交流论坛、系统管理等功能模块进行相应操作，如图5-6所示。



图5-6管理员功能界面图

运动员管理，在运动员管理页面可以对索引、账号、姓名、年龄、性别、手机、照片等信息进行详情，修改和删除等操作，如图5-7所示。



图5-7运动员管理界面图

裁判员管理，在裁判员管理页面可以对索引、裁判账号、裁判姓名、年龄、性别、联系电话、照片等信息进行详情，修改和删除等操作，如图5-8所示。



图5-8裁判员管理界面图

场地信息管理，在场地信息管理页面可以对索引、场地编号、场地名称、位置、容纳人数、封面等内容进行详情，修改和删除等操作，如图5-9所示。



图5-9场地信息管理界面图

项目类型管理，在项目类型管理页面可以对索引、项目类型等内容进行详情，修改和删除操作，如图5-10所示。



图5-10项目类型管理界面图

比赛项目管理，在比赛项目管理页面可以对索引、赛事编号、赛事名称、项目类型、比赛时间、封面、场地名称、裁判账号、裁判姓名等内容进行详情，修改和删除等操作，如图5-11所示。



图5-11比赛项目管理界面图

比赛报名管理，在比赛报名管理页面可以对索引、赛事名称、项目类型、报名时间、账号、姓名、裁判账号、裁判姓名、审核回复、审核状态等内容进行详情和删除等操作，如图5-12所示。



图5-12比赛报名管理界面图

比赛成绩管理，在比赛成绩管理页面可以对索引、赛事名称、得分、评分时间、账号、姓名、裁判账号、裁判姓名等内容进行详情和删除等操作，如图5-13所示。



图5-13比赛成绩管理界面图

留言板管理，在留言板管理页面可以对索引、用户名、留言内容、留言图片、回复内容、回复图片等内容进行详情，修改，回复和删除等操作，如图5-14所示。



图5-14留言板管理界面图

5.3 裁判员功能模块

裁判员，在裁判员页面可以对首页、个人中心、比赛项目管理、比赛报名管理、比赛成绩管理等内容进行相应的操作，如图5-15所示。



图5-15裁判员功能界面图

比赛项目管理，在比赛项目管理页面可以对索引、赛事编号、赛事名称、项目类型、比赛时间、封面、场地名称、裁判账号、裁判姓名等内容进行详情等操作，如图5-16所示。



图5-16比赛项目管理界面图

5.4 运动员功能模块

运动管理，在运动员页面可以对首页、个人中心、比赛报名管理、比赛成绩管理等内容进行相应的操作，如图5-17所示。



图5-17运动员功能界面图
