grafana可视化

grafana可视化

• grafana是一款开源的、跨平台的、基于web的可视化工具
• 展示方式：客户端图表、面板插件
• 数据源可以来自于各种源，如prometheus

环境说明

继续使用上文中部署好的两台prometheus主机

部署grafana

• 装包、启服务

[root@prometheus ~]# cd prometheus_soft/
[root@prometheus prometheus_soft]# ls *rpm
grafana-6.7.3-1.x86_64.rpm
[root@prometheus prometheus_soft]# yum install -y grafana-6.7.3-1.x86_64.rpm
[root@prometheus ~]# systemctl enable grafana-server.service --now

• 修改配置，对接prometheus

访问http://192.168.88.10:3000。初始用户名和密码都是admin。第一次登陆时，要求改密码


对接数据的步骤：

1. 添加数据源
2. 为数据展示选择展示方式(dashboard仪表盘)
3. 查看结果




   选择展示方式。导入模板文件，展示不同主题风格。




   查看结果：


展示node1的监控信息

• grafana模板下载：https://grafana.com/grafana/dashboards/
• 导入主机监控模板

# 解压prometheus_soft.tar.gz
[root@zzgrhel8 ~]# tar xf /linux-soft/2/prometheus_soft.tar.gz

监控mariadb数据库

在node1节点上安装数据库

[root@node1 ~]# cat /etc/yum.repos.d/local.repo
[local_repo]
name=CentOS-$releasever - Base
baseurl=ftp://192.168.88.240/dvd
enabled=1
gpgcheck=0

[root@node1 ~]# yum install -y mariadb-server
[root@node1 ~]# systemctl enable mariadb --now

在node1上安装mysql exporter

• mysql exporter需要访问数据库，所以需要在数据库中为exporter创建授权用户

[root@node1 ~]# mysql
MariaDB [(none)]> grant all on *.* to jerry@'localhost' identified by '123';    # 创建用户jerry，密码是123
MariaDB [(none)]> exit

• 配置mysql exporter

[root@prometheus prometheus_soft]# scp mysqld_exporter-0.12.1.linux-amd64.tar.gz 192.168.88.11:/root/

[root@node1 ~]# tar xf mysqld_exporter-0.12.1.linux-amd64.tar.gz
[root@node1 ~]# mv mysqld_exporter-0.12.1.linux-amd64 /usr/local/mysqld_exporter

# 编写用于连接mysql服务的配置文件
[root@node1 ~]# vim /usr/local/mysqld_exporter/.my.cnf
[client]
host=127.0.0.1
port=3306
user=jerry
password=123

# 创建service文件
[root@node1 ~]# vim /usr/lib/systemd/system/mysqld_exporter.service
[Unit]
Description=mysqld_exporter
After=network.target

[Service]
ExecStart=/usr/local/mysqld_exporter/mysqld_exporter \
--config.my-cnf=/usr/local/mysqld_exporter/.my.cnf

[Install]
WantedBy=multi-user.target

# 启服务
[root@node1 ~]# systemctl daemon-reload
[root@node1 ~]# systemctl enable mysqld_exporter.service --now
[root@node1 ~]# ss -tlnp | grep :9104
LISTEN     0      128         :::9104

配置prometheus监控mysql

# 修改配置文件，追加以下内容：
[root@prometheus ~]# vim /usr/local/prometheus/prometheus.yml
  - job_name: 'mysql'
    static_configs:
    - targets: ['192.168.88.11:9104']
[root@prometheus ~]# systemctl restart prometheus.service

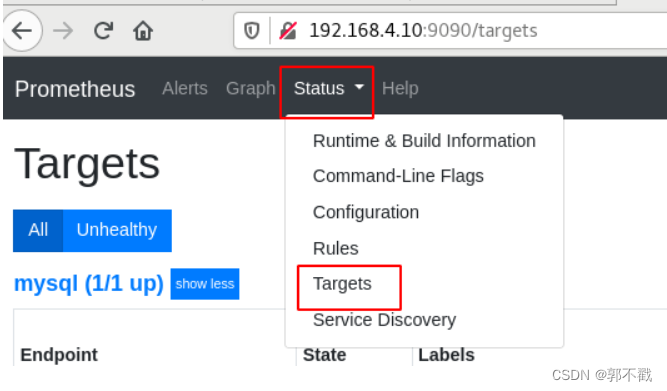

查看状态：

在grafana中展示mysql exporter数据

模板切换

查看其模板：
