开漏输出，推挽输出，开集输出

三极管

专业名词

集电极C

发射极E

基集B

三级管分类

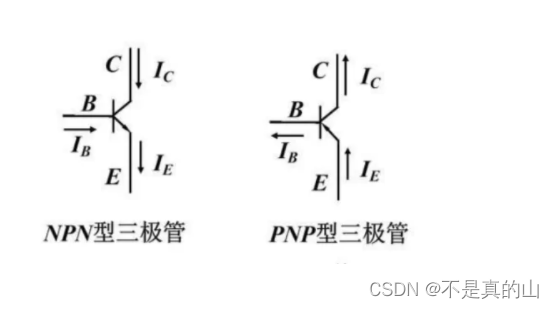

三极管分为PNP和NPN

推挽输出

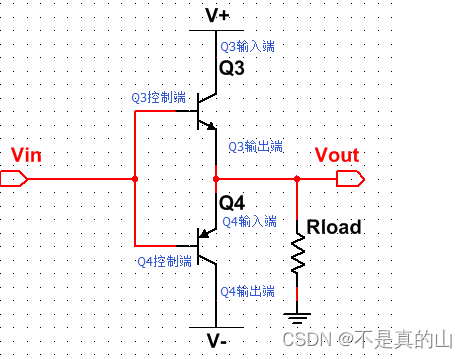

上图中上面的上面的三极管为NPN型三极管，下面为PNP型三极管

（1）当V+为高电压，电流流向如下（推）

我们可以看到当我们输入高电压的时候；电流流向是通过NPN的基集流向NPN的发射极；

（2） 当 v+为低电亚，电流流向如下（挽）

我们可以看到当我们输入电压为高电压的时候，电流流向是通过NPN的集电极流向基集的；集电极电压来自于Rload(负载)

线与；同时输出高电电平才为1，反之为0；

推挽输出不支持线与；加入右边VIN输入高电压，左边输入低电压；那么右边NMOS导通，电流会灌到左边PMOS管，而这样做相当于vdd直接接地，导致电流过大损坏电路；

开漏输出

Vin 高电平，三极管导通，对外输出低电平，外部被直接拉到低。

Vin 低电平，集电极（C）开路，输出电平状态由外部决定。

注意：开漏输出的vin和输出结果是反向的，即一个非门电路；当实际使用一般加一个反向装置；

I2C就是开漏输出如下

开漏输出支持线与

开集输出

开漏输出和开集输出实际上是一样的，区别在于mos管和三极管
