• 【知识】从音频CS4334 DAC转换的电路引发的一些知识

    audio DAC电路

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-nLdyy4Ly-1663054382361)(audio DAC电路.assets/1662691207554.png)]

    一、CS4334

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-EWBh68CI-1663054382362)(audio DAC电路.assets/1662691560530.png)]

    信号位宽描述
    SDATA串行数据，用二进制补码的形式表示音频数据
    SCLK数据时钟，对应数据的每一位 Freq（SCLK）=声道数 * fs * 数据位数。
    LRCK左右字段时钟选择 0：左，1：右
    MCLK主时钟，系统时钟 计算方法：freq（MCLK）=128/256/512 * fs。
    AOUTL左声道模拟信号
    AOUTR右声道模拟信号

    我来讲一讲这个几个信号之间的关系
    SDATA就是音频数据，数据的格式分为3种，分别是I2S，左对齐和右对齐，对应的就是数据手册里的图

    1.I2S 16bit数据

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YK3jRqhm-1663054382363)(audio DAC电路.assets/1663039413375.png)]

    2.左对齐 最大24bit数据

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-AkrTWup8-1663054382363)(audio DAC电路.assets/1663039508324.png)]

    3.右对齐

    24bit数据

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-jFBITejW-1663054382363)(audio DAC电路.assets/1663039518163.png)]

    20bit数据

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mx8NbNm6-1663054382364)(audio DAC电路.assets/1663039586749.png)]

    16bit数据

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-4atuInbE-1663054382364)(audio DAC电路.assets/1663039595753.png)]

    18bit数据

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Z6rOyKyM-1663054382364)(audio DAC电路.assets/1663039693350.png)]

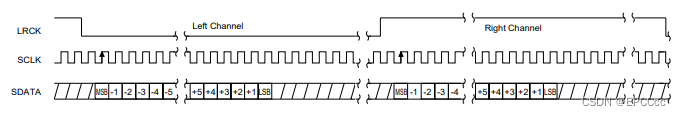

    SCLK,LRCK,MCLK这三个信号之间的关系，随便找个时序图

    在这里插入图片描述

    LRCK/SCLK=数据格式

    MCLK/LRCK=512|256|128（规定死的）

    MCLK/SCLK=512|256|128/数据格式

    二、电路解释

    1.MCLK上的电容

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-HyPUT219-1663054382364)(audio DAC电路.assets/1663049381292.png)]

    为什么在MCLK这个输入这要加一个电容

    因为CS4334这块芯片有个bug，输入的MCLK信号的相位有偏差，所以要加一个电容，解决这个问题

    2.电源和地的电容

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-VTNFeMWd-1663054382365)(audio DAC电路.assets/1663050226005.png)]

    为什么在直流电源和地之间要加电容，电源不流过这两个电容啊

    在直流电源和地之间一般并联许多个0.1uF无极性电容和10uF的电解电容，这里是1个0.1uF和1个47uF，这个就是叫滤波电容，能够滤去电源的杂波和交流成分，使电源达到理想电源5V

    3.电源的电感

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-B5G9N10f-1663054382365)(audio DAC电路.assets/1663051865608.png)]

    为什么在直流电源后要加一个电感

    其实我也不太清楚电感的具体原理，其实就是保护作用，防止电源电压突然增大烧毁芯片

    4.RC高通滤波

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-B2R9vg75-1663054382365)(audio DAC电路.assets/1663051975841.png)]

    高通滤波的作用

    顾名思义高通滤波就是高频率的通过，把低频率的噪声滤掉，输出在电阻两端

    5.RC低通滤波

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-92uevNg4-1663054382365)(audio DAC电路.assets/1663052050335.png)]

    低通滤波的作用

    顾名思义低通滤波就是低频率的通过，把高频率的噪声滤掉，输出在电容两端

    通过DAC芯片，然后输出左右声道的信号，AOUTL和AOUTR通过滤波，把需要的频谱的信号给过滤出来，不需要的噪音滤掉，然后有一个AMUTE信号，作为控制信号，对三极管进行控制，从而控制音频输出工作

    6.三极管

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-BVzFsLOd-1663054382366)(audio DAC电路.assets/1663053019428.png)]

    三极管的作用

    三极管进行控制输出，L_OUT作为集电极，如果AMUTE作为静音信号，输入到基极，导通三极管，L_OUT集电极和发射极地导通，就静音了

    基极前接一个电阻的作用

    这个电阻叫做基极限流电阻，起到限流的作用，保护三极管

    三、参考资料

    1.RC低通滤波器和RC高通滤波器

    最基础的滤波器是由电阻和电容构建的RC滤波器，有低通和高通滤波器之分，RC滤波器的截止频率的计算公式为：F(cutoff) = 1 / (2πRC)。截止频率，就是滤波器频率响应出现拐点的频率。

    电容基础5——RC低通滤波器和RC高通滤波器

    2.硬件学习（二）VCC（电源）和GND（地）之间接电容的作用

    硬件学习（二）VCC（电源）和GND（地）之间接电容的作用

    3.为什么三极管的基级要加一个电阻?

    为什么三极管的基级要加一个电阻?

    4.几种主要的数字音频接口

    几种主要的数字音频接口
