• 部署LVS-DR集群+keepalived（主-备）

    目录

    前言：

    一、LVS-DR的工作原理

    二、LVS-DR模式特点

    三、ip地址冲突问题

    四、部署LVS-DR集群。

    环境准备：

    前言：

    部署LVS-DR模式，是LVS的几种模式之一，是一种最常见的工作模式。

    LVS的DR模式，是LVS的几种工作模式最常见的一种工作模式。

    一、LVS-DR的工作原理

    LVS-DR模式，Director Server作为集群的访问入口，不作为网关使用。

    节点Director Server与Real Server需要在同一个网络中，返回给客户端的数据不需要经过Director Server。

    为了响应对整个集群的访问，Director Server 与REAL Server 都需要配置VIP 地址。

    数据流向

    客户端发送请求到 Director Server,请求的数据报文（源 IP 是 CIP,目标 IP 是 VIP） 到达内核空间。

    Director Server 和 Real Server 在同一个网络中，数据通过二层数据链路层来传输。

    内核空间判断数据包的目标 IP 是本机 VIP，此时 IPVS 比对数据包请求的服务是否是集群服务，是集群服务就重新封装数据包。修改源 MAC 地址为 Director Server 的 MAC 地址，修改目标 MAC 地址为 Real Server 的 MAC 地址，源 IP 地址与目标 IP 地址没有改 变，然后将数据包发送给 Real Server。

    到达 Real Server 的请求报文的 MAC 地址是自身的 MAC 地址，就接收此报文。数据包重新封装报文(源 IP 地址为 VIP，目标 IP 为 CIP)，将响应报文通过 lo 接口传送给物理网卡然后向外发出。

    Real Server 直接将响应报文传送到客户端。



    二、LVS-DR模式特点

    Director Server 和 Real Server 必须在同一个物理网络中。

    Real Server 可以使用私有地址，也可以使用公网地址。如果使用公网地址，可以通过互联网对 RIP 进行直接访问。

    所有的请求报文经由 Director Server，但回复响应报文不能经过 Director Server。

    Real Server 的网关不允许指向 Director Server IP，即不允许数据包经过 Director S erver。

    Real Server 上的 lo 接口配置 VIP 的 IP 地址。

    LVS-DR中的ARP问题。

    三、ip地址冲突问题

    在LVS-DR负载均衡集群中，负载均衡器与节点服务器都要配置相同的VIP地址，在局域网中具有相同的IP地 址。势必会造成各服务器ARP通信的紊乱。

    当ARP广播发送到LVS-DR集群时，因为负载均衡器和节点服务器都是连接到相同的网络上，它们都会接收到ARP广播。

    只有前段的负载均衡器进行响应，其他节点服务器不应该响应ARP广播。

    解决办法

    对节点服务器进行处理，使其不响应针对VIP的ARP请求。

    用虚接口lo：0承载VIP地址。

    设置内核参数ARP_ignore=1：系统只响应目的IP为本地IP的ARP请求。

    返回数据包时的请求。

    RealServer返回报文（源IP是VIP）经路由器转发，重新封装报文时，需要先获取路由器的MAC地址，发送ARP请求时，Linux默认使用IP包的源IP地址（即VIP）作为ARP请求包的源IP地址，而不使用发送接口的IP地址，路由器收到ARP请求后，将更新ARP表项，原有的VIP对应Director的MAC地址会被更新为VIP对应的RealServer的MAC地址。路由器根据ARP表项，会将新来的请求报文转发给RealServer，导致DIRECTOR的VIP失效。

    解决方法

    对节点服务器进行处理，设置内核参数arp_announce=2：系统不使用IP包的源地址来设置ARP请求的原地址，而选择发送接口的IP地址。

    四、部署LVS-DR集群。

    环境准备：

    LVS1=qwf：192.168.100.2

    LVS2=s2：192.168.100.3

    web1：192.168.100.20

    web2：192.168.100.30

    LVS1配置

    1. yum install -y ipvsadm keepalived
    2. modprobe ip_vs         #加载ip_vs模块信息
    3. cat /proc/net/ip_vs    #查看ip_vs模块信息

     配置网卡

    调整proc响应参数

    由于LVS负载均衡器和各节点需要公用vip地址，应该关闭linux内核的重定向相应参数，不充当路由器（转发、重定向）

    sysctl -p   #加载



     开启服务

    1. ipvsadm-save > /etc/sysconfig/ipvsadm
    2. systemctl start ipvsadm

     LVS2配置

    yum install -y ipvsadm keepalived
    modprobe ip_vs #加载ip_vs模块信息
    cat /proc/net/ip_vs #查看ip_vs模块信息

    cd /etc/sysconfig/network-scripts/
    cp -p ifcfg-ens33 ifcfg-ens33:0

    vim ifcfg-ens33:0

    DEVICE=ens33:0
    ONBOOT=yes
    IPADDR=192.168.100.100
    NETMASK=255.255.255.255

    systemctl restart network 开启网卡
    ifconfig 查看

    调整proc响应参数

    由于LVS负载均衡器和各节点需要公用vip地址，应该关闭linux内核的重定向相应参数，不充当路由器（转发、重定向）
    vim /etc/sysctl.conf

    net.ipv4.ip_forward = 0
    net.ipv4.conf.all.send_redirects = 0
    net.ipv4.conf.default.send_redirects =0
    net.ipv4.conf.ens33.send_redirects = 0

     sysctl -p 加载

    ipvsadm-save > /etc/sysconfig/ipvsadm
    systemctl start ipvsadm启动服务

    cd /opt
    写一个脚本，并且执行
    #!/bin/bash
    ipvsadm -C
    ipvsadm -A -t 192.168.100.100:80 -s rr
    ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.20:80 -g
    ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.30:80 -g
    ipvsadm

    执行

    web服务器1配置

    yum install -y httpd #安装

    cd /etc/sysconfig/network-scripts/
    cp -p ifcfg-ens33 ifcfg-lo:0

    vim ifcfg-lo:0

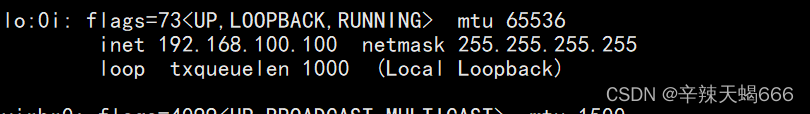

    DEVICE=lo:0
    ONBOOT=yes
    IPADDR=192.168.100.100
    NETMASK=255.255.255.255



    禁锢设备

    vim /etc/sysctl.conf

    net.ipv4.conf.lo.arp_ignore = 1
    net.ipv4.conf.lo.arp_announce = 2
    net.ipv4.conf.all.arp_ignore = 1
    net.ipv4.conf.all.arp_announce = 2

    sysctl -p

    cd /var/www/html/

    vim index.html

    <html><body><h1>八嘎呀路</h1></body></html>

    访问成功

    web服务器2配置

    yum install -y httpd #安装

    配置虚拟IP地址
    cd /etc/sysconfig/network-scripts/
    cp -p ifcfg-ens33 ifcfg-lo:0

    vim ifcfg-lo:0
    DEVICE=lo:0
    ONBOOT=yes
    IPADDR=192.168.100.100
    NETMASK=255.255.255.255

     ifup lo:0

     route add -host 192.168.100.100 dev lo:0 禁锢路由

    调整内核的ARP相应参数以阻止更新VIP的MAC地址，防止冲突
    vim /etc/sysctl.conf

    net.ipv4.conf.lo.arp_ignore = 1
    net.ipv4.conf.lo.arp_announce = 2
    net.ipv4.conf.all.arp_ignore = 1
    net.ipv4.conf.all.arp_announce = 2

     sysctl -p

    准备页面文件
    cd /var/www/html/
    vim index.html



    访问192.168.100.30成功！

    再次执行LVS1上面的脚本！

    用谷歌访问VIP的IP 192.168.100.100 会跳转！
