  • 计算机网络 | 计算机网络体系结构

    文章目录

      • 概念和功能
        • 计算机网络的概念
        • 计算机网络的功能
        • 计算机网络的发展
          • 第一阶段
          • 第二阶段——三级结构
          • 第三阶段——多层次ISP结构
      • 组成和分类
        • 计算机网络的组成
        • 计算机网络的分类
      • 标准化工作及相关组织（408大纲已删除）
        • 标准化工作
        • 标准化工作的相关组织
      • 性能指标
        • 速率
        • 带宽
        • 吞吐量
        • 时延
        • 时延带宽积
        • 往返时延RTT
        • 利用率
      • 分层结构、协议、接口和服务
        • 为什么要分层？
        • 怎么分层？
        • 正式认识分层结构
      • OSI参考模型
        • ISO/OSI参考模型——怎么来的？
        • ISO/OSI参考模型
        • ISO/OSI参考模型解释通信过程
        • 应用层
        • 表示层
        • 会话层
        • 传输层
        • 网络层
        • 数据链路层
        • 物理层
      • TCP/IP参考模型
        • OSI参考模型与TCP/IP参考模型
          • 相同点
          • 不同点
        • 5层参考模型
        • 5层参考模型的数据封装与解封装

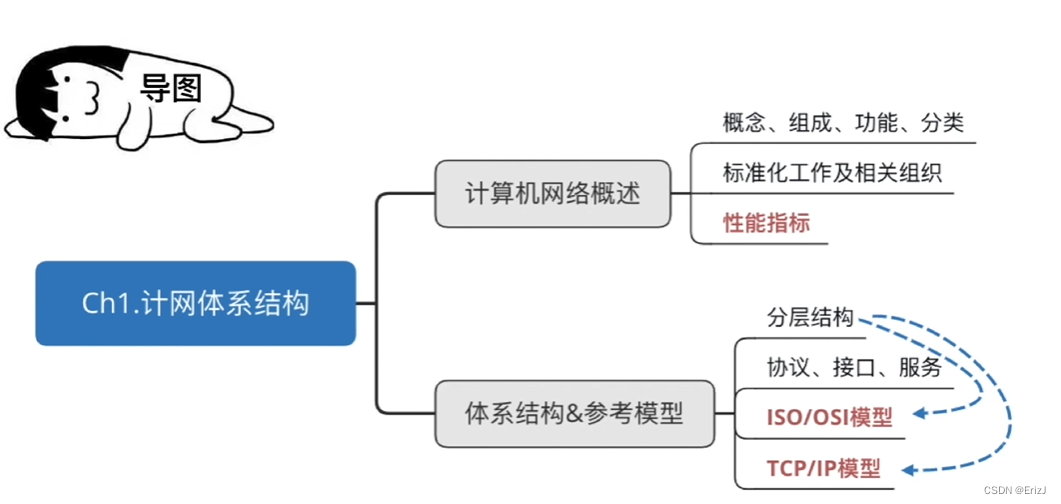

    在这里插入图片描述

    概念和功能

    在这里插入图片描述

    计算机网络的概念

    在这里插入图片描述

    • 三网：计算机网络、电信网络、有线电视网络
    • 四网：计算机网络、电信网络、有线电视网络、电网

    在这里插入图片描述

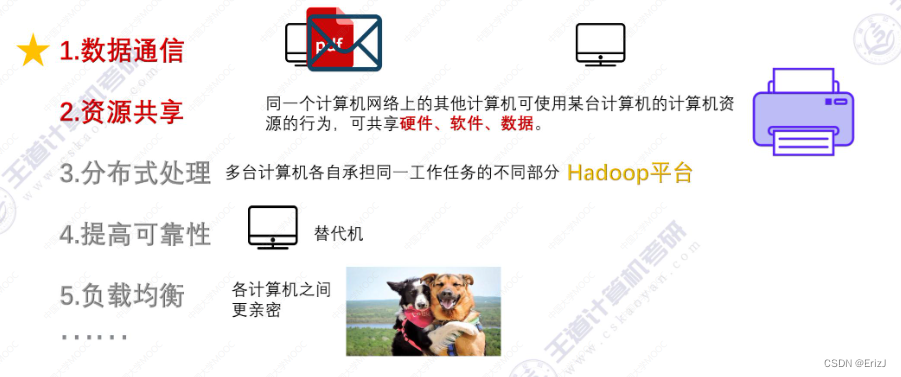

    计算机网络的功能

    在这里插入图片描述

    计算机网络的发展

    第一阶段

    在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述

    在这里插入图片描述

    第二阶段——三级结构

    在这里插入图片描述

    第三阶段——多层次ISP结构

    在这里插入图片描述

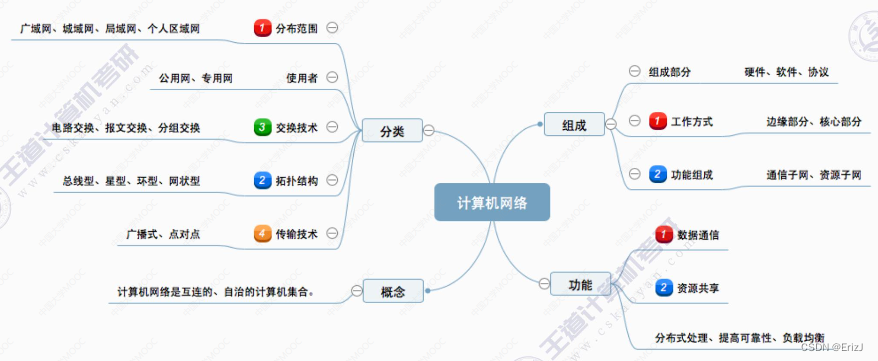

    组成和分类

    计算机网络的组成

    在这里插入图片描述

    • C/S：Client/Server、B/S：Browser/Server
    • 请求服务的人越多，服务器响应就会越慢
      在这里插入图片描述
    • P2P：peer-to-peer（对等的连接）
    • 每个端系统都既是客户又是服务器
    • 请求服务的人越多，响应就越快
      在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述

    计算机网络的分类

    在这里插入图片描述

    • 广域网和局域网不能单单凭借距离来区分，主要看通信时所使用的技术

    在这里插入图片描述

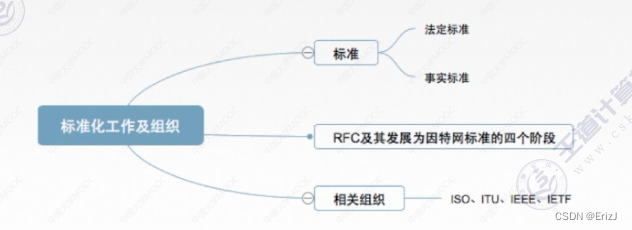

    标准化工作及相关组织（408大纲已删除）

    标准化工作

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    标准化工作的相关组织

    在这里插入图片描述
    在这里插入图片描述

    性能指标

    速率

    在这里插入图片描述

    带宽

    在这里插入图片描述
    在这里插入图片描述

    • 提高链路带宽只能说发送数据的速率变快了，但比特在信道上的传输速度仍然是不变的

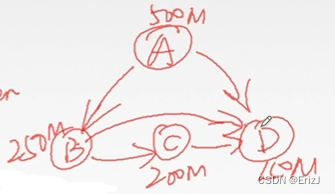

    吞吐量

    在这里插入图片描述

    时延

    在这里插入图片描述

    • 高速链路指的是发送速率提高，而并不会影响到电磁波的传播速率

    时延带宽积

    在这里插入图片描述

    往返时延RTT

    在这里插入图片描述

    • RTT越大，在收到确认之前可以发送的数据就越多
    • RTT是不包括传输时延的，也就是不包括把所有数据从主机放到信道上这样的一段时间，RTT只是管传播时延，只是管信道上的时间的

    利用率

    在这里插入图片描述
    在这里插入图片描述

    分层结构、协议、接口和服务

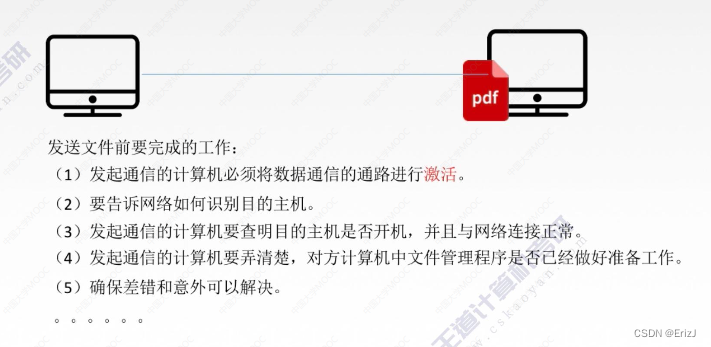

    为什么要分层？

    在这里插入图片描述

    • 为了把一整个大问题分解为一系列小问题更方便逐一解决

    怎么分层？

    在这里插入图片描述

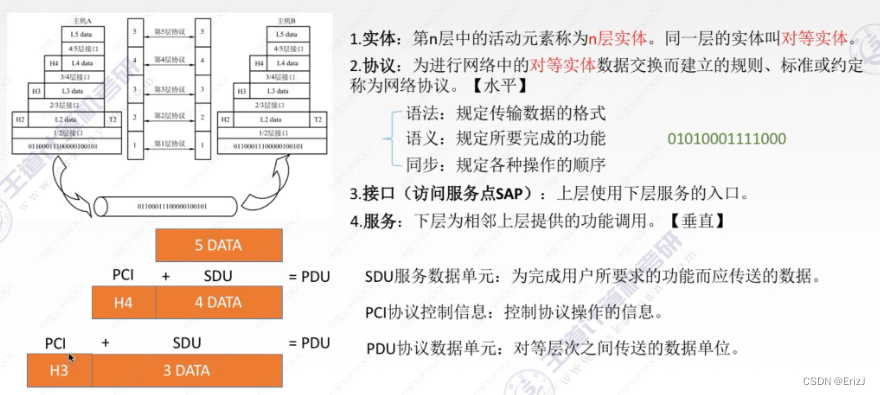

    正式认识分层结构

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    OSI参考模型

    ISO/OSI参考模型——怎么来的？

    在这里插入图片描述

    ISO/OSI参考模型

    在这里插入图片描述

    ISO/OSI参考模型解释通信过程

    在这里插入图片描述
    在这里插入图片描述

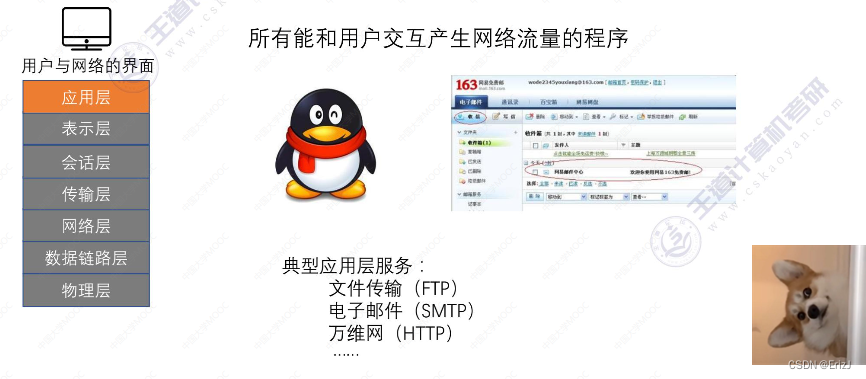

    应用层

    在这里插入图片描述

    表示层

    在这里插入图片描述

    会话层

    在这里插入图片描述

    传输层

    在这里插入图片描述

    网络层

    在这里插入图片描述

    数据链路层

    在这里插入图片描述

    物理层

    在这里插入图片描述
    在这里插入图片描述

    TCP/IP参考模型

    OSI参考模型与TCP/IP参考模型

    在这里插入图片描述

    相同点

    在这里插入图片描述

    不同点

    在这里插入图片描述
    在这里插入图片描述

    • IP协议是强调面向无连接的，也就是不需要建立连接的，所以OSI和TCP/IP两个模型的网络层都有无连接通信；传输层是端到端即进程与进程之间的通信，主要是为了实现可靠传输而存在的，为了实现可靠的传输就应该先建立好一个连接，所以OSI和TCP/IP两个模型的传输层都有面向连接的通信
    • TCP/IP协议一开始就考虑到互联问题，所以把IP作为了重要的层次，因此TCP/IP就特别看重网络层的IP协议，所以特别看重这个无连接的通信方式，不附带其他的通信方式

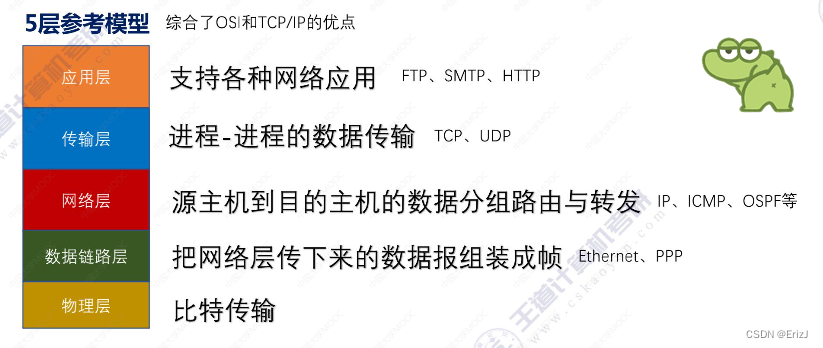

    5层参考模型

    在这里插入图片描述

    5层参考模型的数据封装与解封装

    在这里插入图片描述

    • 注意数据链路层要加头加尾（首尾都比别人多一个字）：T1和H2

    在这里插入图片描述
    在这里插入图片描述
