Cisco—单臂路由—组网实验

1 实验准备

PCx4、交换机x2、路由器x2

2 实验开始

2.1 交换机的配置

# ====================================================== #
# 左边交换机的配置
en
conf t
# ---新建vlan--- #
vlan 10
vlan 20
e
# ------------- #

# ------------------ #
# 进入接口1
int f0/1
sw mo ac
sw ac vlan 10
# 进入接口2
int f0/2
sw mo ac
sw ac vlan 20
# 进入接口3
int f0/3
sw mo tr
sw tr all vlan all
# 进入接口4
int f0/4
sw mo tr
exit
# ------------------- #

# ------------------------------------- #
# 进入vlan10
int vlan 10
ip add 1192.168.10.1 255.255.255.0
no shutdown
# 进入vlan20
int vlan 20
ip add 192.168.11.1 255.255.255.0
no sh
e
# -------------------------------------- #

# 右边交换机的配置同上
# ======================================================== #
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

2.2 路由器的配置

en
conf t
# ======================= #
# 进入接口0
int f0/0
no sh		#打开端口
# ======================= #
# =========================================== #
# 进入子接口10
int f0/0.10
encapsulation dot1Q 10		#划分到vlan10
ip add 192.168.10.1 255.255.255.0 	# 配置ip和子网掩码
no sh
# 进入子接口20
int f0/0.20
en d 20
ip add 192.168.20.1 255.255.255.0
no sh
# ========================================== #
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

2.3 配置PC的ip

2.4 测试连通性

要求所有PC能互ping

eNSP—单臂路由—组网实验

1 实验准备

在路由器 AR1 的接口 g0/0/0 创建三个逻辑子接口，并分别配置 IP 地址、封装为 vlan10

2 实验开始

2.1 配置 IP 地址

• 配置 PC 的 IP 地址

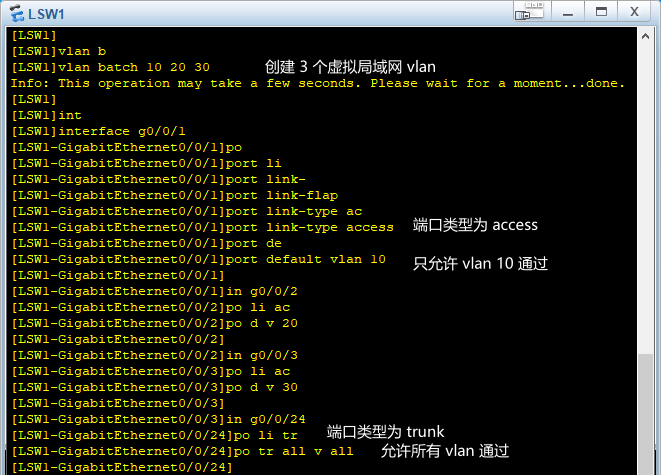

2.2 配置交换机接口类型

2.3 配置路由器子接口

• 封装子接口配置信息

• 测试 PC 连通性

1. ping 网关

2. ping PC

发现 PC 之间不能通信

原因：路由器未打开 ARP 协议

2.4 配置 ARP 协议

• 开启子接口的 arp 协议

• 测试 PC 的连通性
