Revit中墙体绘制的小技巧？CAD识别墙体快速生成

　　一、Revit中墙体绘制的小技巧

　　之前讲了很多墙体绘制的问题，今天再来一个新的玩意。CAD图纸导入到Rvit中，现在我要按照CAD图纸绘制墙体，应该怎么画呢?

　　可能有些朋友会说按着轴网画就好了啊，但是有些墙如果没有在轴网之上呢?可能按着墙边缘绘制后移动就好了。但是实际操作中可能会有些许的误差，这些小错误往往会导致致命错误。在此我先和大家讲解下墙体构造。如图-1



　　在Revit墙体绘制的时候一般默认为墙中心线，而系统有六种绘制方法如图-2



　　由于以上的原因，如果在绘制完墙体再编辑好核心层厚度与墙体总厚度的话，有可能会导致墙体发生移动，如图3图4





　　为了防止这种现象的产生建议大家先设置好核心层厚度与墙体总厚度，并且在绘制过程中选择“面层面外部”或者“面层面内部”来绘制，并且为了防止误差的出现最好使用“修改”选项卡中“绘制”面板里的拾取线命令。亦或者在图5位置中选择“墙中心线”并设置好偏移量后再选择“拾取线”命令。这样也能达到效果。



　　二、Revit中墙体快速生成(CAD识别)

　　建模助手的“土建模块” → 图转墙

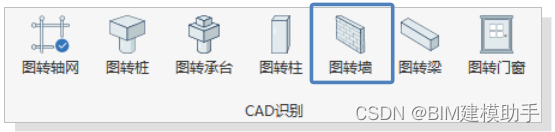

　　1.首先任务栏中点击【图转墙】功能。



　　2.弹出“墙转化”窗口：需识别图层：



　　①墙边线层;建筑或结构墙体图层。

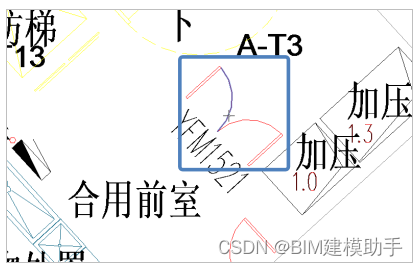

　　②附属门窗层;墙体上的门窗的图层。



　　3.设置墙体类型以及建筑/结构墙，点击【开始识别】按钮。

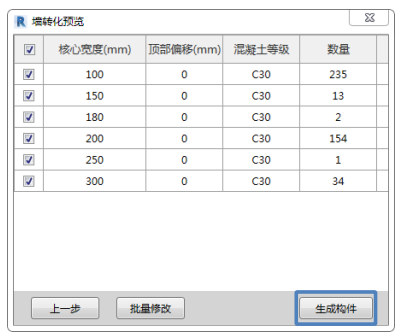

　　4.识别CAD成功后，可以点击【批量修改】按钮，预设墙实例的部分参数。



　　目前可修改的属性值：顶部偏移。

　　5.最后【生成构件】，等一会墙生成就可以了。



　　建模助手还有机电，土建，施工，出图，综合，有求必应等等模块150+功能，都可以使用。

　　插件地址：https://www.zhbim.com/?source=csdn
