OpenCV图像处理学习二十，图像直方图均衡化原理与实现

一.图像直方图的概念

图像直方图，是指对整个图像在灰度范围内的像素值(0~255)统计出现频率次数，据此生成的直方图，称为图像直方图。直方图反映了图像灰度的分布情况,是图像的统计学特征。图像的灰度直方图就描述了图像中灰度分布情况，能够很直观的展示出图像中各个灰度级所占的多少。图像的灰度直方图是灰度级的函数，描述的是图像中具有该灰度级的像素的个数：其中，横坐标是灰度级，纵坐标是该灰度级出现的率。

图像直方图表示图像中每一等级像素的个数，反映了图像中每种像素值出现的频率，是图像的基本统计特征之一，具有平移，旋转，缩放不变性，广泛应用于图像处理的各个领域。比如灰度图像的阈值分割，基于颜色的图像检索，图像的分类等。直方图横坐标表示像素值，纵坐标表示该像素值的个数，常见的有灰度直方图和颜色直方图。

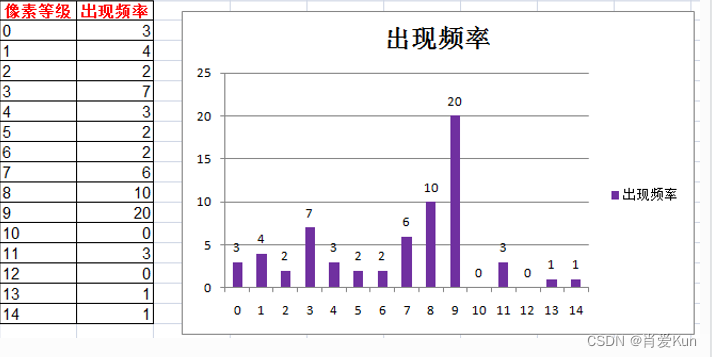

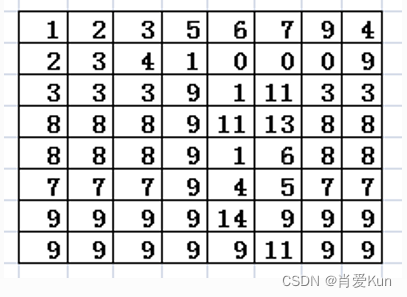

假设有图像像素分布数据长度和宽度为8x8，像素值范围分为0~14共15个灰度等级，统计得到各个等级出现的像素值次数及直方图如下图所示，每个紫色的长条叫BIN。

直方图中的 BINS, DIMS 和 RANGE

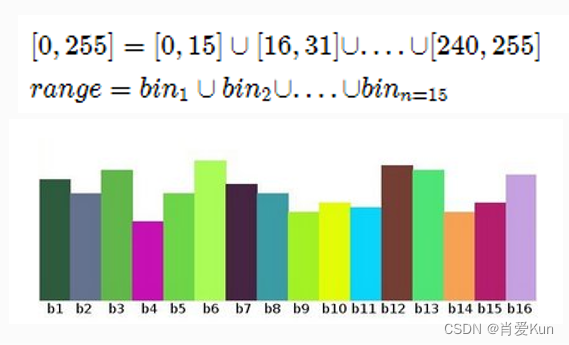

（1）BINS：上面的直方图显示输入图像中的每个像素值的像素数量，即从0到14。即需要14个值来显示上述的直方图（输入图像的像素等级为0-14）。但是并不是所有的图像的像素等级都为0-14，例如，大部分的灰度图像的像素等级为0-255，即一共有256个像素等级，如果需要找到位于0到15之间，然后是16到31，... ，240到255之间的像素值。你只需要16个值来表示直方图（即16×16=256）。这就是OpenCV中的BINS，只是将整个直方图拆分成16个子部分，每个子部分的值是其中所有像素数的总和。这个子部分被称为“BIN”，在OpenCV中，BINS由术语hitSize表示。

（2）DIMS: 表示维度，对灰度图像来说只有一个通道值dims=1

（3）RANGE：这是你要测量的强度值的范围。通常，它是[0,256],即所有强度值。

---------------------------------------------------------------------------------------------------------------------------------

二.直方图均衡化

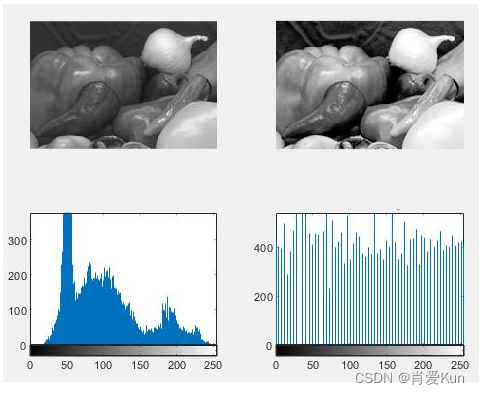

过曝光图像的灰度级集中在高亮度范围内，而曝光不足将使图像灰度级集中在低亮度范围内。采用直方图均衡化，可以把原始图像的直方图变换为均匀分布（均衡）的形式，这样就增加了像素之间灰度值差别的动态范围，从而达到增强图像整体对比度的效果。

直方图均衡化是一种简单有效的图像增强技术，通过改变图像的直方图来改变图像中各像素的灰度，主要用于增强动态范围偏小的图像的对比度。原始图像由于其灰度分布可能集中在较窄的区间，造成图像不够清晰。

实际的直方图均衡化很少能够得到完全平坦的直方图。在离散情况下，通常不能证明离散的直方图均衡化能得到均匀的直方图。尽管如此，均衡化有助于图像直方图的延展，均衡化后图像的灰度级范围更宽，有效地增强了图像的对比度。

--------------------------------------------------------------------------------------------------------------------------------

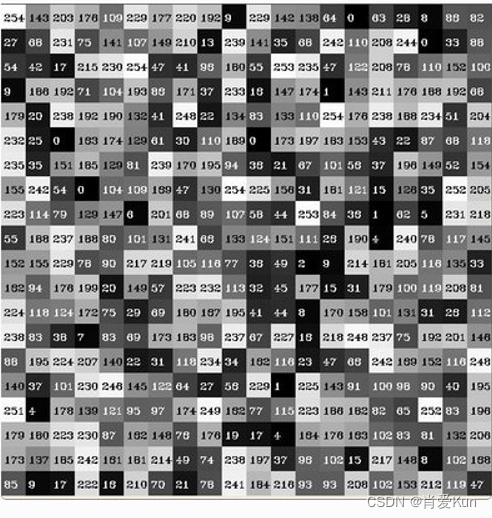

输入图像的像素等级为0-255等级的情况如下,图像的像素总和为255，如下图所示。

将图像像素分为16个像素区间，每个区间包含16个像素，计算每组像素区间的像素数量，如下图所示。

-------------------------------------------------------------------------------------------------------------------------------

三.直方图均衡化的原理

接下来从数学的角度理解直方图均衡化的原理，假设待处理图像为灰度图像，r 表示待处理图像的灰度，取值范围为 $[0, L - 1]$ ，则 $r = 0$ 表示黑色， $r = L - 1$ 表示白色，直方图均衡化的过程对应于一个变换 $T$

$s = T (r), 0 ⩽ r ⩽ L - 1$ $(1)$
也就是说，对于输入图像的某个灰度值 $r$ ，可以通过变换公式 $T$ 得到图像均衡化后的图像对应位置的灰度值 $s$ 。其中变换 $T$ 满足以下条件：

(a) $T (r)$ 在 $[0, L - 1]$ 上严格单调递增；
(b) 当 $0 \leq r \leq L - 1$ 时， $T (r)$ 也要满足。

条件(a)中 $T (r)$ 严格单调递增是为了保证输出灰度值与输入灰度值一一对应，同时像素灰度值之间的相对大小关系不变，这样可以避免反变换时出现问题；条件(b)保证了输出图像的灰度范围与输入图像相同。实际中处理的图像通常是整数灰度值，必须把所有结果四舍五入为最接近的整数值。因此，当严格单调条件不满足时，使用寻找最接近整数匹配的方法解决反变换不唯一的问题。

图像均衡化推导

一幅灰度图像的灰度级可以看作区间 $[0, L - 1]$ 内的随机变量，因此可用其概率密度函数(PDF)描述。假设 $_{P r (r)}$ 和 $_{P s (s)}$ 分别表示随机变量 $r$ 和 $s$ 的PDF, $_{P r (r)}$ 和 $T$ 已知 , 且 $_{P r (r)}$ 在定义域内连续可微,则变换后 $s$ 的PDF可由下式得到：
$_{P s (s)} =_{P r (r)} | \frac{d r}{d s} |$ (2)

此处用到了概率论中有关随机变量函数分布的相关定理：设 $ξ$ 是连续型随机变量，其概率密度函数为 $p (x)$ ，又函数 $y = f (x)$ 严格单调，其反函数 $h (y)$ 有连续导数，则 $η = f (ξ)$ 也是一个连续型随机变量，其概率密度函数为:

$φ (y) = {\begin{matrix} p [h (y)] \cdot | h^{'} (y) |, α < y < β \\ 0, o t h e r \end{matrix}$

其中 $α = m i n {f (- \infty), f (+ \infty)}$

$β = m a x {f (- \infty), f (+ \infty)}$

由此看到，输出图像灰度 $s$ 的PDF就由输入图像灰度 $r$ 的PDF和变换 $T$ 得到，图像处理中一个重要的变换函数构造如下：

$s = T (r) = (L - 1) \int_{0}^{r} (_{P r (w)}) d x$ (3)
其中， $w$ 是形式积分变量，公式右边是随机变量r rr的累积分布函数(CDF)，可以看到，(3)式完全满足前述的条件(a)和(b)，为寻找变换后随机变量 s 的概率密度函数 $_{P s (s)}$ ,由(2)式得
$\frac{d s}{d r} = \frac{d T (r)}{d r} = (L - 1) \int_{0}^{r} (_{P_{r} (w)}) d w = (L - 1) P_{r} (r)$ (4)

将(4)式代入(2)式得:

$P_{s} (s) = P_{r} (r) | \frac{d r}{d s} | = P_{r} (r) \frac{1}{(L - 1) P_{r} (r)}, 0 < s < L - 1$ (5)

由(5)式可知， $P_{s} (s)$ 为均匀分布，也就是说，输入图像的PDF经过(3)式中的变换 $T$ 后得到的随机变量 s 服从均匀分布。
结论：图像均衡化变换 $T (r)$ 取决于 $P_{r} (r)$ ,但得到的 $P_{s} (s)$ 始终是均匀的，与 $P_{r} (r)$ 的形式无关。对于离散形式，其推导过程与连续形式相似，用概率直方图和求和运算分别代替概率密度函数和积分运算，可得(3)式的离散形式:

$s_{k} = T (r_{k}) = (L - 1) \sum_{j = 0}^{k} P_{r} (r_{j}) = \frac{L - 1}{M N} \sum_{j = 0}^{k} n_{j}, n = 1, 2, 3, . . . . . ., L - 1$ (6)
假设一幅大小为 64 × 64 像素的3比特图像 $(L = 8)$ 的灰度分布如下图所示，其中灰度级是范围 $[0, L - 1] = [0, 7]$ 中的整数。

$r_{k}$	$n_{k}$	$p_{k} (r_{k}) = \frac{n_{k}}{M N}$
$r_{0} = 0$	790	0.19
$r_{1} = 1$	1023	0.25
$r_{2} = 2$	850	0.21
$r_{3} = 3$	656	0.16
$r_{4} = 4$	329	0.08
$r_{5} = 5$	245	0.06
$r_{6} = 6$	122	0.03
$r_{7} = 7$	81	0.02

则直方图均衡化的值可由 (6) 式计算得到:

$s_{0} = T_{r 0} = 7 \sum_{j = 0}^{0} P_{r} (r_{j}) = 7 P_{r} (r_{0}) = 7 \cdot 0.19 = 1.33$

同理：

$s_{1} = T_{r 1} = 7 \sum_{j = 0}^{1} P_{r} (r_{j}) = 7 P_{r} (r_{0}) + 7 P_{r} (r_{1}) = 7 \cdot 0.19 + 7 \cdot 0.25 = 3.08$ 以此类推计算求得所有 $s_{k}$ 值并将其近似为最接近的整数，结果如下:

$s_{0} = 1.33 \approx 1$ , $s_{1} = 3.08 \approx 3$

$s_{2} = 5.55 \approx 5$ , $s_{3} = 5.67 \approx 6$

$s_{4} = 6.23 \approx 6$ , $s_{5} = 6.65 \approx 7$

$s_{6} = 6.86 \approx 7$ , $s_{7} = 7.00 \approx 7$

均衡化后的图像只有5个灰度级， $r_{0} = 0$ 被映射为 $s_{0} = 1$ ，在均衡化后的图像中有790个像素取该值，有1023个像素取 $s_{1} = 3$ ，有850个像素取 $s_{2} = 5$ ，因为 $r_{3}$ 和 $r_{4}$ 都被映射为有656+329=985个像素取6，同理，有245+122+81=448个像素取7。

因为直方图是PDF的近似，并且处理后不产生新的灰度级，所以在实际的直方图均衡化很少能够得到完全平坦的直方图。在离散情况下，通常不能证明离散的直方图均衡化能得到均匀的直方图。尽管如此，均衡化有助于图像直方图的延展，均衡化后图像的灰度级范围更宽，有效地增强了图像的对比度。同时，上述方法完全是“自动”的，仅利用输入图像的直方图信息，无需更多的参数。

直方图均衡化原理参考：直方图均衡化_schwein_van的博客-CSDN博客_直方图均衡化

---------------------------------------------------------------------------------------------------------------------------------

四.直方图均衡化API函数接口


void calcHist(
              const Mat* images, int nimages,
              const int* channels, InputArray mask,
              OutputArray hist, int dims, const int* histSize,
              const float** ranges, bool uniform = true, bool accumulate = false
              );

该函数能够同时计算多个输入图像，多个通道，不同灰度范围的灰度直方图.
其参数如下：

images，输入图像的数组，这些图像要求大小相同，深度相同（CV_8U CV_16U CV_32F）
nimages ，输入图像的个数
channels，要计算直方图的通道个数
mask，可选的掩码，不使用时可设为空。要和输入图像具有相同的大小，在进行直方图计算的时候，只会统计该掩码不为0的对应像素
hist，输出的直方图
dims，直方图的维度
histSize，直方图每个维度的大小
ranges，直方图每个维度要统计的灰度级的范围
uniform，是否进行归一化，默认为true
accumulate，累积标志，默认值为false。

---------------------------------------------------------------------------------------------------------------------------------

代码实现


#include"stdafx.h"
#include<opencv.hpp>
#include<iostream>
#include<opencv2\imgproc\imgproc.hpp>
#include<opencv2\opencv.hpp>
#include<opencv2\highgui\highgui.hpp>
using namespace std;
using namespace cv;

//绘制直方图，src为输入的图像，histImage为输出的直方图，name是输出直方图的窗口名称
void drawHistImg(Mat &src, Mat &histImage, string name)
{
	const int bins = 256;
	int hist_size[] = { bins };
	float range[] = { 0, 256 };
	const float* ranges[] = { range };
	MatND hist;
	int channels[] = { 0 };

	calcHist(&src, 1, channels, Mat(), hist, 1, hist_size, ranges, true, false);

	double maxValue;
	minMaxLoc(hist, 0, &maxValue, 0, 0);
	int scale = 1;
	int histHeight = 256;

	for (int i = 0; i < bins; i++)
	{
		float binValue = hist.at<float>(i);
		int height = cvRound(binValue*histHeight / maxValue);
		rectangle(histImage, Point(i*scale, histHeight), Point((i + 1)*scale, histHeight - height), Scalar(255));

		imshow(name, histImage);
	}
}

int main(void)
{
	Mat src, dst, image;
    src = imread("F:/photo/lp.jpg");
	if (!src.data)
		cout << "ERR";
	cvtColor(src, image, COLOR_RGB2GRAY);
	equalizeHist(image, dst);

	imshow("src", src);
	imshow("equalizeHist", dst);

	Mat srcHistImage = Mat::zeros(256, 256, CV_32F);
	Mat dstHistImage = Mat::zeros(256, 256, CV_32F);
	drawHistImg(src, srcHistImage, "srcHistImage");
	drawHistImg(dst, dstHistImage, "dstHistImage");

	waitKey(0);
	return 0;


}

---------------------------------------------------------------------------------------------------------------------------------

图像处理效果

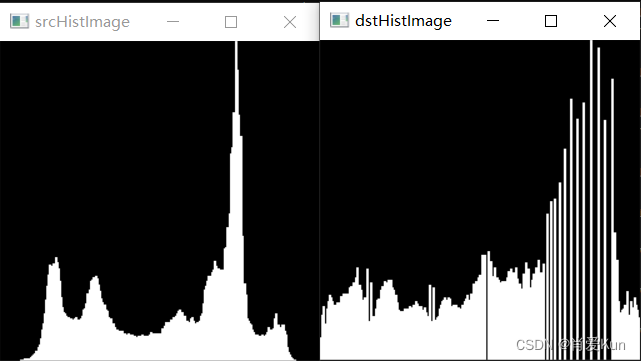

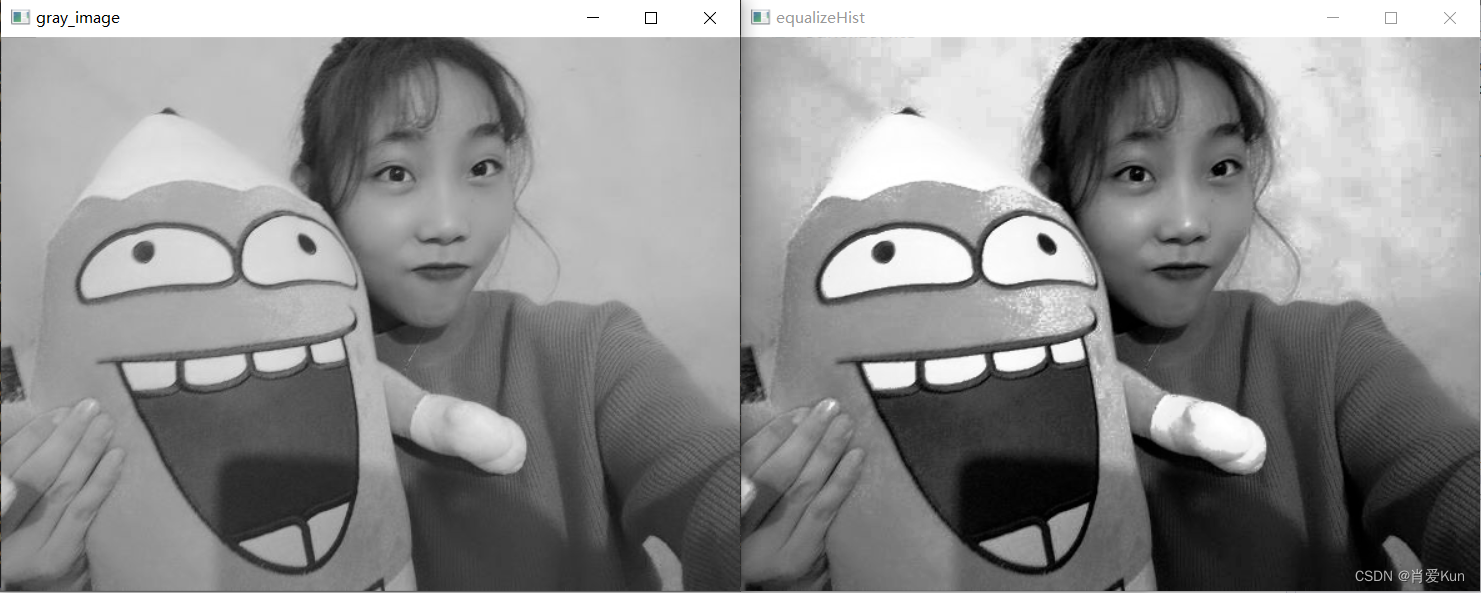

灰度图和灰度直方图处理

灰度图直方图和直方图变换效果，对灰度图进行处理后，改变了图像的灰度分布，增强动态范围偏小的图像的对比度。均衡化后图像的灰度级范围更宽，有效地增强了图像的对比度。
