用ARM进行汇编语言编程（2）算数指令，CPSR寄存器与逻辑运算

ARM 编程模拟器

ARM 编程模拟器网站地址：

https://cpulator.01xz.net/?sys=arm-de1soc
1

算数指令

add：加
sub：减
mul：乘
1
2
3

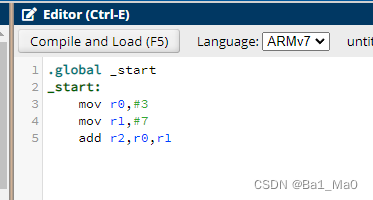

现在我们来写一个简单的小程序

.global _start
_start:
	mov r0,#3  //r0 = 3
	mov r1,#7  //r1 = 7
	add r2,r0,r1    //r2 = r0 + r1
1
2
3
4
5

运行程序，进入汇编页面

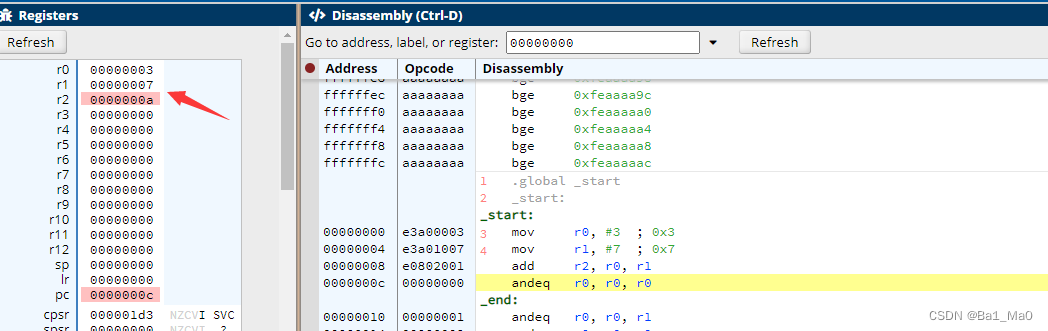

可以看到，寄存器里的值都是我们输入的值，0a是十六进制，十进制为10

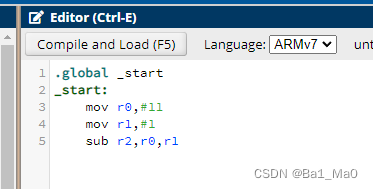

减法和加法一样

.global _start
_start:
	mov r0,#11  //r0 = 11
	mov r1,#1  //r1 = 1
	sub r2,r0,r1    //r2 = r0 - r1
1
2
3
4
5

运行程序，进入汇编页面

乘法也是类似的

.global _start
_start:
	mov r0,#5  //r0 = 5
	mov r1,#5  //r1 = 5
	mul r2,r0,r1    //r2 = r0 * r1
1
2
3
4
5

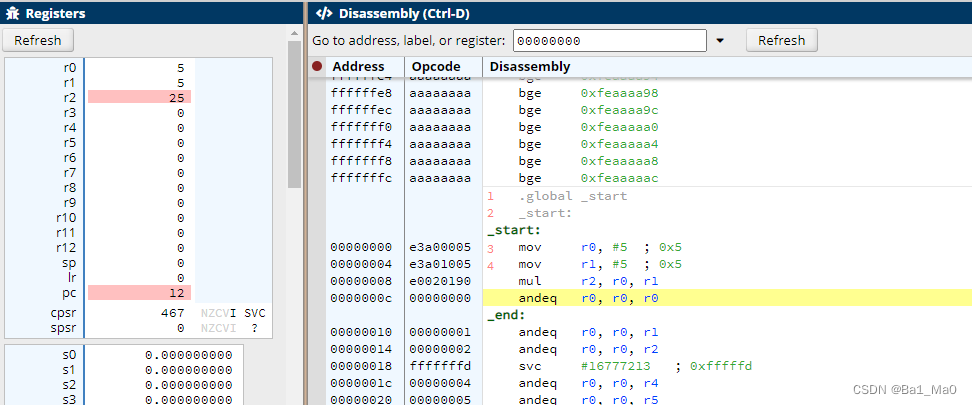

运行程序，进入汇编页面

在我们运算的时候，总会遇到负数，我们看看在arm里是怎么样的

.global _start
_start:
	mov r0,#1  //r0 = 1
	mov r1,#6  //r1 = 6
	sub r2,r0,r1    //r2 = r0 - r1
1
2
3
4
5

运行程序，进入汇编页面

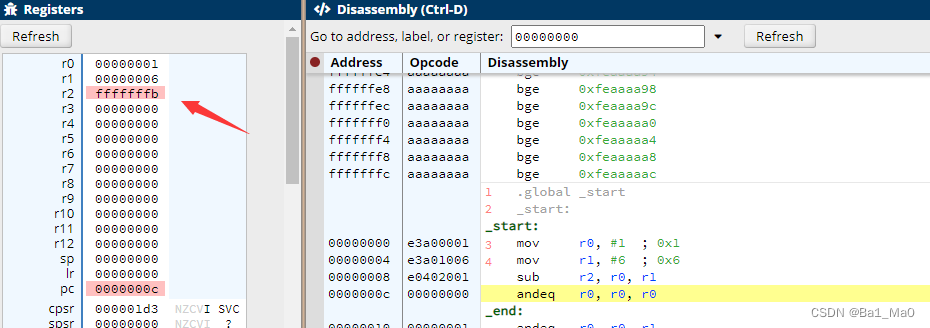

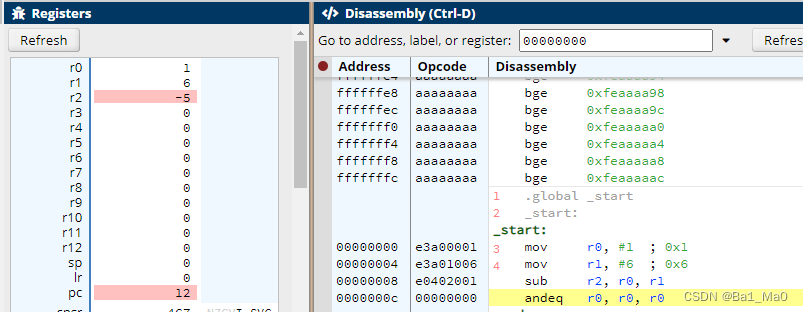

r2寄存器里的值为一个很大的数，fffffffb，将十六进制转换为十进制时可以发现为-5

CPSR寄存器

解决负数的方法就是使用的cpsr寄存器

在这里有一些字母，NZCVI SVC，这些字母都是cpsr寄存器里的特定标志

N：负数或小于
Z：零
C：进位或借位扩展
V：溢出
1
2
3
4

在这里，N代表负数，我们还可以用一些特别的指令来操作cpsr寄存器

.global _start
_start:
	mov r0,#1
	mov r1,#6
	subs r2,r0,r1  //当你不知道结果是否为负数时，可以在后面加S，这样就可以减少程序的报错
1
2
3
4
5

运行程序，进入汇编页面

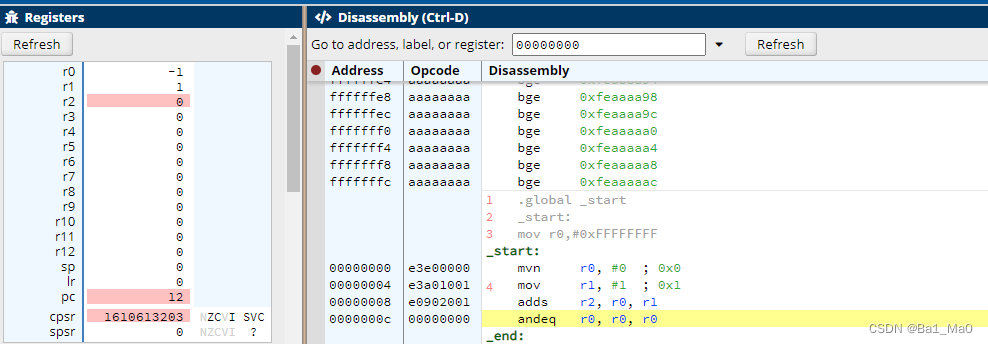

当我们相加的结果超过了寄存器能存放的大小该怎么办，这时候还是要用CPSR寄存器里的特定标志

.global _start
_start:
	mov r0,#0xFFFFFFFF   //-1
	mov r1,#1
	adds r2,r0,r1  //因为相加后的结果超过了32位，就导致溢出了，设置s，之后cpsr寄存器就会进位
1
2
3
4
5

逻辑运算

逻辑运算包括and，or，xor
在汇编里的表示如下：

and = and
or = orr
xor = eor
1
2
3

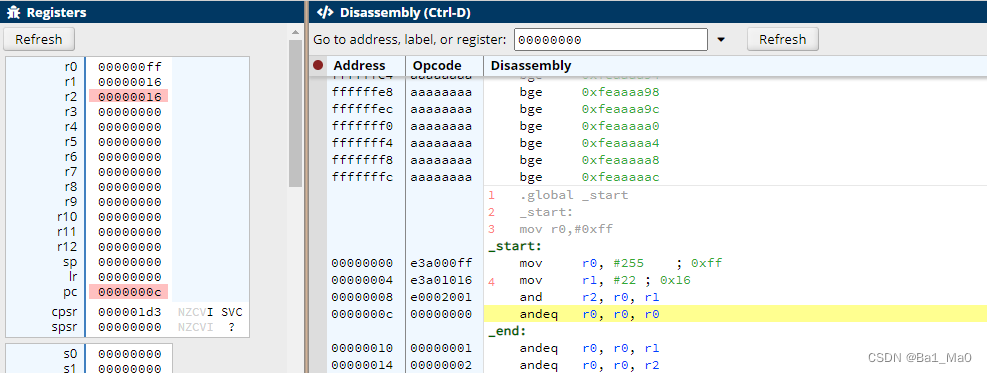

and:

.global _start
_start:
	mov r0,#0xff
	mov r1,#22
	and r2,r0,r1
1
2
3
4
5

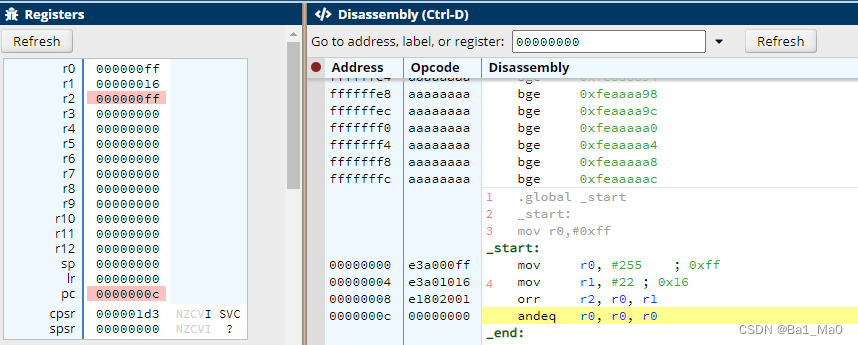

or则相反：

.global _start
_start:
	mov r0,#0xff
	mov r1,#22
	orr r2,r0,r1
1
2
3
4
5

xor：

.global _start
_start:
	mov r0,#2
	mov r1,#3
	eor r2,r0,r1   //将r0与r1里的值进行异或运算，输出结果到r2寄存器里
1
2
3
4
5

还有一个特殊的指令是mvn，作用是对正数+1求反

.global _start
_start:
	mov r0,#2
	mvn r0,r0
1
2
3
4

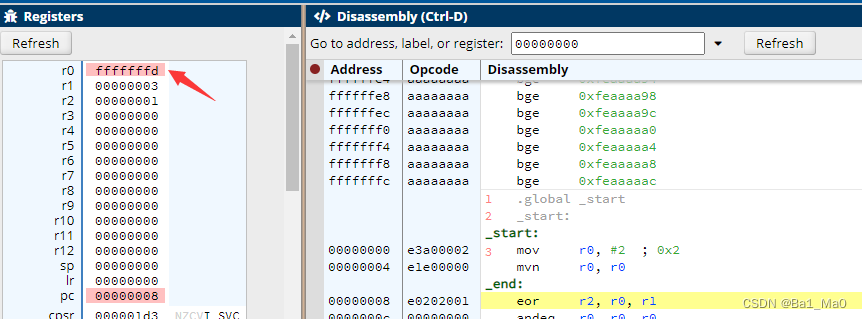

r0变成了fffffffd，转换成十进制就是-3，and指令还有一个用

.global _start
_start:
	mov r0,#0xff
	mvn r0,r0
	ands r0,r0,#0x000000ff
1
2
3
4
5

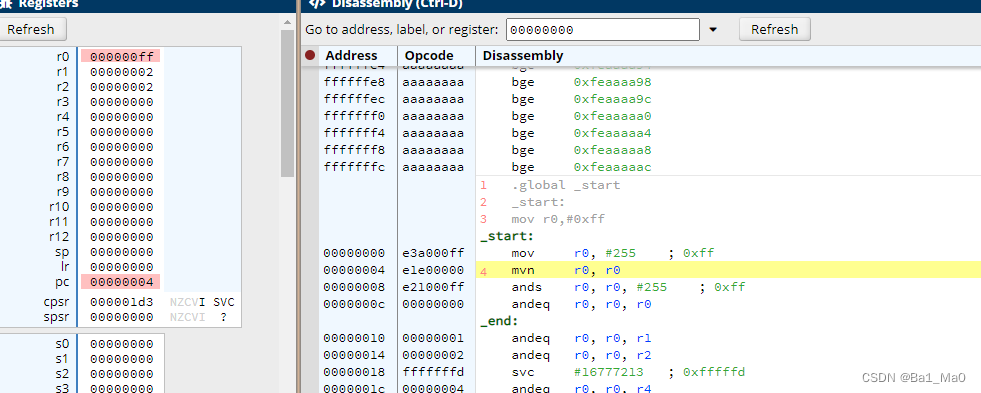

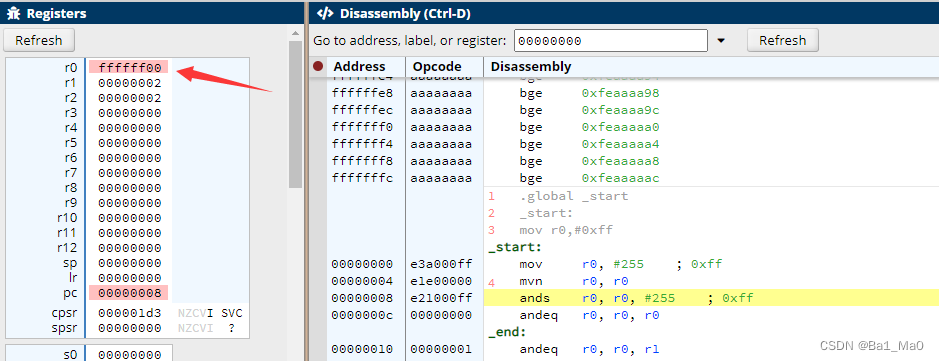

在执行了mov指令后，r0寄存器里的值为0xff

执行了mvn指令后，r0寄存器里的值为0xffffff00

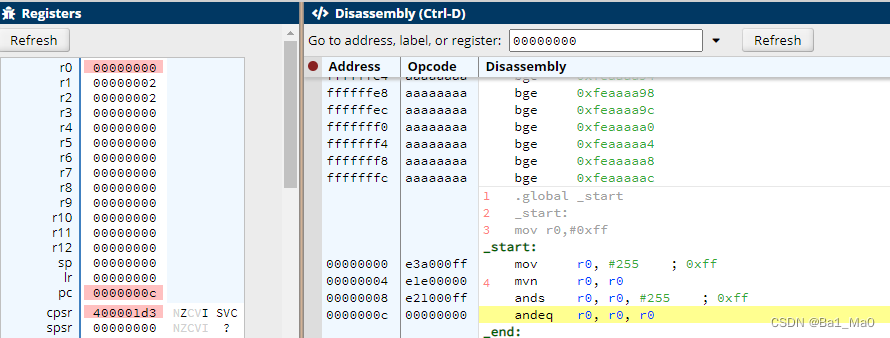

进行了and指令后，r0寄存器为0

总结

这是我学习的笔记，有什么错误和不懂的地方欢迎来私信我，或者加我qq
