一、前言

本节主要介绍内存管理单元MMU、地址转换函数，以及一个完整的LED字符设备实验。

---

二、前置条件

无

---

三、本文参考资料

《 [野火]i.MX Linux开发实战指南》
百度

---

四、正文部分

4.1 内存管理单元MMU

4.1.1 引入MMU的原因

在linux环境直接访问物理内存是很危险的，如果用户不小心修改了内存中的数据，很有可能造成错误甚至系统崩溃。
为了解决这些问题内核便引入了MMU

4.1.2 MMU的功能

MMU为编程提供了方便统一的内存空间抽象，

其实我们的程序中所写的变量地址是虚拟内存当中的地址，倘若处理器想要访问这个地址的时候，
MMU便会将此虚拟地址（Virtual Address）翻译成实际的物理地址（Physical Address），之后处理器才去操作实际的物理地址。

MMU的作用，就是将虚拟地址翻译成物理地址。
简单来说， CPU会生成一个虚拟地址(Virtual Address)来访问主存（这个地址实际上是操作系统来产生的，最后交给CPU执行）。
访问之前，需要先将虚拟地址转换为物理地址，这个过程称作为地址转换（地址映射/地址翻译）。

为进行此操作，需要CPU硬件和操作系统合作，通过内存管理单元(Memory Management Unit)上的硬件翻译地址，来完成虚拟地址到物理地址的转换。
MMU利用存储在主存上的查询表(translation table)来翻译虚拟地址，该表的内容由操作系统维护和管理。

MMU是一个实际的硬件，并不是一个软件程序。

他的主要作用是将虚拟地址翻译成真实的物理地址同时管理和保护内存，
不同的进程有各自的虚拟地址空间，某个进程中的程序不能修改另外一个进程所使用的物理地址，以此使得进程之间互不干扰，相互隔离。
而且我们可以使用虚拟地址空间的一段连续的地址去访问物理内存当中零散的大内存缓冲区。

很多实时操作系统都可以运行在无MMU的CPU中， 比如uCOS、FreeRTOS、uCLinux，以前想CPU也运行linux系统必须要该CPU具备MMU，但现在Linux也可以在不带MMU的CPU中运行了。

总体而言MMU具有如下功能：

• 保护内存：
  MMU给一些指定的内存块设置了读、写以及可执行的权限，这些权限存储在页表当中，
  MMU会检查CPU当前所处的是特权模式还是用户模式，如果和操作系统所设置的权限匹配则可以访问，
  如果CPU要访问一段虚拟地址，则将虚拟地址转换成物理地址，否则将产生异常，防止内存被恶意地修改。
• 提供方便统一的内存空间抽象，实现虚拟地址到物理地址的转换：
  CPU可以运行在虚拟的内存当中，虚拟内存一般要比实际的物理内存大很多，使得CPU可以运行比较大的应用程序。

4.1.3 虚拟地址 / 物理地址

当没有启用MMU的时候，CPU在读取指令或者访问内存时便会将地址直接输出到芯片的引脚上，此地址直接被内存接收，这段地址称为物理地址， 如下图所示。

简单地说，物理地址就是内存单元的绝对地址，
好比你电脑上插着一张8G的内存条，则第一个存储单元便是物理地址0x0000， 内存条的第6个存储单元便是0x0005，
无论处理器怎样处理，物理地址都是它最终的访问的目标。

当CPU开启了MMU时，CPU发出的地址将被送入到MMU，被送入到MMU的这段地址称为虚拟地址，
之后MMU会根据去访问页表地址寄存器然后去内存中找到页表（假设只有一级页表）的条目，从而翻译出实际的物理地址， 如下图所示。

对于I.MX 6ULL 这种32位处理器而言，其虚拟地址空间共有4G(2^32)，
一旦CPU开启了MMU，任何时候CPU发出的地址都是虚拟地址，
为了实现虚拟地址到物理地址之间的映射， MMU内部有一个专门存放页表的页表地址寄存器，
该寄存器存放着页表的具体位置， 用ioremap映射一段地址意味着使用户空间的一段地址关联到设备内存上，

这使得只要程序在被分配的虚拟地址范围内进行读写操作，实际上就是对设备（寄存器）的访问。

4.1.4 TLB的作用

TLB（Translation Lookaside Buffer）

由上面的地址转换过程可知，当只有一级页表进行地址转换的时候，
CPU每次读写数据都需要访问两次内存， 第一次是访问 内存中的页表，第二次是根据页表找到真正需要读写数据的内存地址；
如果使用两级页表，那么CPU每次读写数据都需要访问3次内存，这样岂不是显得非常繁琐且耗费CPU的性能，

为了解决这个问题，TLB便孕育而生。
在CPU传出一个虚拟地址时，MMU最先访问TLB，

• 假设TLB中包含可以直接转换此虚拟地址的地址描述符， 则会直接使用这个地址描述符检查权限和地址转换，
• 如果TLB中没有这个地址描述符， MMU才会去访问页表并找到地址描述符之后进行权限检查和地址转换， 然后再将这个描述符填入到TLB中以便下次使用，

如果TLB被填满，则会使用round-robin算法找到一个条目并覆盖此条目。



4.2 地址转换函数

4.2.1 ioremap函数（物理地址 -> 虚拟地址）

• 地址映射函数 (内核源码/arch/arc/mm/ioremap.c)

  void __iomem *ioremap(phys_addr_t paddr, unsigned long size)
  #define ioremap ioremap

  paddr： 被映射的IO起始地址（物理地址）；

  size： 需要映射的空间大小，以字节为单位；

  返回值：
  	一个指向__iomem类型的指针，当映射成功后便返回一段虚拟地址空间的起始地址
  	我们可以通过访问这段虚拟地址来实现实际物理地址的读写操作。
  1
  2
  3
  4
  5
  6
  7
  8
  9
  10

  ioremap函数是依靠__ioremap函数来实现的，只是在__ioremap当中其最后一个要映射的I/O空间和权限有关的标志flag为0。
  在使用ioremap函数将物理地址转换成虚拟地址之后，理论上我们便可以直接读写I/O内存，
  但是为了符合驱动的跨平台以及可移植性， 我们应该使用linux中指定的函数（如：iowrite8()、iowrite16()、iowrite32()、ioread8()、ioread16()、ioread32()等）去读写I/O内存，
  而非直接通过映射后的指向虚拟地址的指针进行访问。

• 读写I/O函数

  /* 读取 / 写入 一个字节（8bit） / 一个字（16bit） / 一个双字（32bit） */
  unsigned int ioread8(void __iomem *addr)

  unsigned int ioread16(void __iomem *addr)
  unsigned int ioread32(void __iomem *addr)

  void iowrite8(u8 b, void __iomem *addr)
  void iowrite16(u16 b, void __iomem *addr)
  void iowrite32(u32 b, void __iomem *addr)
  1
  2
  3
  4
  5
  6
  7
  8
  9

  对于读I/O而言，他们都只有一个__iomem类型指针的参数，指向被映射后的地址，返回值为读取到的数据；
  对于写I/O而言他们都有两个参数，第一个为要写入的数据，第二个参数为要写入的地址，返回值为空。
  与这些函数相似的还有writeb、writew、writel、readb、readw、readl等，
  在ARM架构下，writex（readx）函数与iowritex（ioreadx）有一些区别， writex（readx）不进行端序的检查，而iowritex（ioreadx）会进行端序的检查。

  比如我们需要操作RGB灯中的蓝色led中的数据寄存器，
  在51或者STM32当中我们是直接看手册查找对应的寄存器，然后往寄存器相应的位写入数据0或1便可以实现LED的亮灭（假设已配置好了输出模式以及上下拉等）。
  前面我们在不带linux的环境下也是用的类似的方法，
  但是当我们在linux环境且开启了MMU之后， 我们就要 将LED灯引脚对应的数据寄存器（物理地址）映射到程序的虚拟地址空间当中，然后我们就可以像操作寄存器一样去操作我们的虚拟地址

• 地址映射

  /* Address: Base address + 0h offset */
  unsigned long pa_dr = 0x20A8000 + 0x00;

  /* 定义一个__iomem类型的指针 */
  unsigned int __iomem *va_dr;

  unsigned int val;

  /* 将va_dr指针指向映射后的虚拟地址起始处，这段地址大小为4个字节 */
  va_dr = ioremap(pa_dr, 4);

  /* 读取被映射后虚拟地址的的数据，此地址的数据是实际数据寄存器（物理地址）的数据 */
  val = ioread32(va_dr);

  /* 将蓝色LED灯引脚对应的位清零 */
  val &= ~(0x01 << 19);

  /* 把修改后的值重新写入到被映射后的虚拟地址当中，实际是往寄存器中写入了数据 */
  iowrite32(val, va_dr);
  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17
  18
  19

4.2.2 iounmap函数

取消地址映射函数 (内核源码/arch/arc/mm/ioremap.c)

	void iounmap(void *addr)
	#define iounmap iounmap

	addr： 需要取消ioremap映射之后的起始地址（虚拟地址）。
1
2
3
4

例如我们要取消一段被ioremap映射后的地址可以用下面的写法。

	取消ioremap映射地址 :linenos:
	iounmap(va_dr);     //释放掉ioremap映射之后的起始地址（虚拟地址）
1
2



4.2 LED实验

整体步骤：

1. 实现入口函数xxx_init()和卸载函数xxx_exit()
2. 申请设备号 register_chrdev_region()
3. 初始化字符设备，cdev_init函数、cdev_add函数
4. 硬件初始化，如时钟寄存器配置使能，GPIO设置为输入输出模式等。
5. 构建file_operation结构体内容，实现硬件各个相关的操作
6. 在终端上使用mknod根据设备号来进行创建设备文件(节点)
   (也可以在驱动使用class_create创建设备类、在类的下面device_create创建设备节点)

4.2.1 编写LED字符设备结构体且初始化

PADG104寄存器地址为0x20E02F8

在上面的代码中我们定义了一个RGB灯的结构体，并且定义且初始化了一个RGB灯的结构体数组， 因为我们开发板上面共有3个RGB灯，所以代码中DEV_CNT为3。
在初始化结构体的时候我们 以“.”+“变量名字”的形式来访问且初始化结构体变量的， 初始化结构体变量的时候要以“，”隔开，使用这种方式简单明了，方便管理数据结构中的成员。

4.2.2 内核RGB模块的加载和卸载函数

• 第一部分为内核RGB模块的加载函数，其主要完成了以下任务：

  1. 调用alloc_chrdev_region()函数向系统动态申请一个未被占用的设备号
     使用alloc_chrdev_region()相比较于register_chrdev_region()的好处在于不必自己费时间去查看那些是未被占用的设备号，避免了设备号重复问题；

  2. 调用class_create()函数创建一个RGB灯的设备类；

  3. 分别给三个LED建立其对应的字符设备结构体cdev和led_chrdev_fops的关联，并且初始化字符设备结构体，最后注册并创建设备。

  三个LED都使用的同一个主设备号，只是他们的次设备号有所区别

  内核RGB模块的加载和卸载函数
  static __init int led_chrdev_init(void)
  {
  	int i = 0;
  	dev_t cur_dev;
  	printk("led chrdev init\n");

  	/* 向动态申请一个设备号 */
  	alloc_chrdev_region(&devno, 0, DEV_CNT, DEV_NAME);

  	/* 创建设备类 */
  	led_chrdev_class = class_create(THIS_MODULE, "led_chrdev");

  	for (; i < DEV_CNT; i++) {
  		/* 绑定led_cdev与led_chrdev_fops */
  		cdev_init(&led_cdev[i].dev, &led_chrdev_fops);
  		led_cdev[i].dev.owner = THIS_MODULE;

  		/* 计算出设备号 */
  		cur_dev = MKDEV(MAJOR(devno), MINOR(devno) + i);

  		/* 注册设备 */
  		cdev_add(&led_cdev[i].dev, cur_dev, 1);

  		/* 创建设备 */
  		device_create(led_chrdev_class, NULL, cur_dev, NULL,DEV_NAME "%d", i);
  	}
  		return 0;
  }
  module_init(led_chrdev_init);
  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17
  18
  19
  20
  21
  22
  23
  24
  25
  26
  27
  28
  29
  30

• 第二部分为内核RGB模块的卸载函数，其主要完成了以下任务：

  1. 调用device_destroy()函数用于从linux内核系统设备驱动程序模型中移除一个设备，并删除/sys/devices/virtual目录下对应的设备目录及/dev/目录下对应的设备文件；

  2. 调用cdev_del()函数来释放散列表中的对象以及cdev结构本身；

  3. 释放被占用的设备号以及删除设备类。

  	static __exit void led_chrdev_exit(void)
  	{
  	int i;
  	dev_t cur_dev;
  	printk("led chrdev exit\n");
  	for (i = 0; i < DEV_CNT; i++) {
  		cur_dev = MKDEV(MAJOR(devno), MINOR(devno) + i);
  		device_destroy(led_chrdev_class, cur_dev);
  		cdev_del(&led_cdev[i].dev);
  	}
  	unregister_chrdev_region(devno, DEV_CNT);
  	class_destroy(led_chrdev_class);
  	}
  	module_exit(led_chrdev_exit);
  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14

4.2.3 file_operations实现

4.2.3.1 open函数的实现

/* 打开RGB LED设备函数 */
static int led_chrdev_open(struct inode *inode, struct file *filp)
{
	unsigned int val = 0;
	struct led_chrdev *led_cdev =(struct led_chrdev *)container_of(inode->i_cdev, struct led_chrdev,dev);
	filp->private_data = led_cdev;

	printk("open\n");
	/* 实现地址映射 */
	led_cdev->va_dr = ioremap(led_cdev->pa_dr, 4);                                              //,数据寄存器映射，将led_cdev->va_dr指针指向映射后的虚拟地址起始处，这段地址大小为4个字节
	led_cdev->va_gdir = ioremap(led_cdev->pa_gdir, 4);                                       //方向寄存器映射
	led_cdev->va_iomuxc_mux = ioremap(led_cdev->pa_iomuxc_mux, 4);       //端口复用功能寄存器映射
	led_cdev->va_ccm_ccgrx = ioremap(led_cdev->pa_ccm_ccgrx, 4);                //时钟控制寄存器映射
	led_cdev->va_iomux_pad = ioremap(led_cdev->pa_iomux_pad, 4);             //电气属性配置寄存器映射

	/* 配置寄存器 */
	val = ioread32(led_cdev->va_ccm_ccgrx);                                                            //间接读取寄存器中的数据
	val &= ~(3 << led_cdev->clock_offset);
	val |= (3 << led_cdev->clock_offset);                                                                     //置位对应的时钟位
	iowrite32(val, led_cdev->va_ccm_ccgrx);                                                             //重新将数据写入寄存器
	iowrite32(5, led_cdev->va_iomuxc_mux);                                                            //复用位普通I/O口
	iowrite32(0x1F838, led_cdev->va_iomux_pad);

	val = ioread32(led_cdev->va_gdir);
	val &= ~(1 << led_cdev->led_pin);
	val |= (1 << led_cdev->led_pin);
	iowrite32(val, led_cdev->va_gdir);                                                                         //配置位输出模式

	val = ioread32(led_cdev->va_dr);
	val |= (0x01 << led_cdev->led_pin);
	iowrite32(val, led_cdev->va_dr);                                                                           //输出高电平

	return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

file_operations中open函数的实现函数很重要，下面我们来详细分析一下该函数具体做了哪些工作。

1. container_of()函数
   位于…/ebf-buster-linux/driver/gpu/drm/mkregtable.c

   #define container_of(ptr, type, member) ({                      \
           const typeof( ((type *)0)->member ) *__mptr = (ptr);    \
           (type *)( (char *)__mptr - offsetof(type,member) );})

   	ptr： 结构体变量中某个成员的地址

   	type： 结构体类型

   	member： 该结构体变量的具体名字

   	返回值： 结构体type的首地址
   1
   2
   3
   4
   5
   6
   7
   8
   9
   10
   11

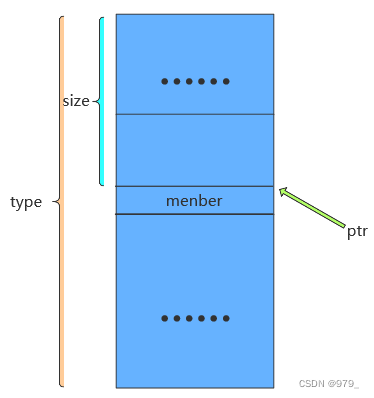

   原理其实很简单，就是通过已知类型type的成员member的地址ptr，计算出结构体type的首地址。
   type的首地址 = ptr - size ，需要注意的是它们的大小都是以字节为单位计算的，container_of函数的如下：
   判断ptr 与 member 是否为同一类型
   计算size大小，结构体的起始地址 = (type *)((char *)ptr - size) (注：强转为该结构体指针)

   通过此函数我们便可以轻松地获取led_chrdev结构体的首地址了。

2. 文件私有数据
   一般很多的linux驱动都会将文件的私有数据private_data指向设备结构体，其保存了用户自定义设备结构体的地址。
   自定义结构体的地址被保存在private_data后，可以通过读、写等操作通过该私有数据去访问设备结构体中的成员， 这样做体现了linux中面向对象的程序设计思想。

3. 通过ioremap()函数实现地址的映射
   其实ioremap()函数我们之前分析过了，在led_chrdev_open()函数的作用都是一样的，
   只是分别对LED灯所用到的CCM_CCGRx时钟控制寄存器、端口复用寄存器、电气属性配置寄存器、数据寄存器以及输入输出方向寄存器都做了地址映射，
   这样我们便可以通过操作程序中的虚拟地址来间接的控制物理寄存器，我们在驱动程序描述寄存器不利于驱动模块的灵活使用，

4. 通过ioread32()和iowrite32()等函数操作寄存器
   和STM32一样，都要开启I/O引脚对应的时钟、设置其端口的复用（在此复用为普通的GPIO口）、电气属性、输入输出方向以及输出的高低电平等等，
   一般我们访问某个地址时都是先将该地址的数据读取到一个变量中然后修改该变量，最后再将该变量写入到原来的地址当中。
   注意我们在操作这段被映射后的地址空间时应该使用linux提供的I/O访问函数（如：iowrite8()、iowrite16()、iowrite32()、 ioread8()、ioread16()、ioread32()等），
   这里再强调一遍，即使理论上可以直接操作这段虚拟地址了但是Linux并不建议这么做。

4.2.3.2 write函数的实现

/* 向RGB LED设备写入数据函数 */
static ssize_t led_chrdev_write(struct file *filp, const char __user * buf, size_t count, loff_t * ppos){
	unsigned long val = 0;
	unsigned long ret = 0;
	int tmp = count;

	/* 将用户空间缓存区复制到内核空间 */
	kstrtoul_from_user(buf, tmp, 10, &ret);

	/* 文件的私有数据地址赋给led_cdev结构体指针 */
	struct led_chrdev *led_cdev = (struct led_chrdev *)filp->private_data;

	/* 间接读取数据寄存器中的数据 */
	val = ioread32(led_cdev->va_dr);
	if (ret == 0)
		val &= ~(0x01 << led_cdev->led_pin);
	else
		val |= (0x01 << led_cdev->led_pin);

	/* 将数据重新写入寄存器中,控制LED亮灭 */
	iowrite32(val, led_cdev->va_dr);
	*ppos += tmp;
	return tmp;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

kstrtoul_from_user()函数
分析该函数之前，我们先分析一下内核中提供的kstrtoul()函数
kstrtoul()函数解析 （内核源码/include/linux/kernel.h）

static inline int __must_check kstrtoul(const char *s, unsigned int base, unsigned long *res)
{
/*
 * We want to shortcut function call, but
 * __builtin_types_compatible_p(unsigned long, unsigned long long) = 0.
 */
if (sizeof(unsigned long) == sizeof(unsigned long long) && __alignof__(unsigned long) == __alignof__(unsigned long long))
	return kstrtoull(s, base, (unsigned long long *)res);
else
	return _kstrtoul(s, base, res);
}
1
2
3
4
5
6
7
8
9
10
11

该函数的功能是将一个字符串转换成一个无符号长整型的数据。

s： 字符串的起始地址，该字符串必须以空字符结尾；

base： 转换基数，如果base=0，则函数会自动判断字符串的类型，且按十进制输出，
	比如“0xa”就会被当做十进制处理（大小写都一样），输出为10。
	如果是以0开头则会被解析为八进制数，否则将会被解析成小数；

res： 一个指向被转换成功后的结果的地址。

返回值： 该函数转换成功后返回0，溢出将返回-ERANGE，解析出错返回-EINVAL。
1
2
3
4
5
6
7
8
9

kstrtoul_from_user()函数定义如下：

/* 内核源码/include/linux/kernel.h */
int __must_check kstrtoul_from_user(const char __user *s, size_t count, unsigned int base, unsigned long *res);

s： 字符串的起始地址，该字符串必须以空字符结尾；

count： count为要转换数据的大小；

base： 转换基数，如果base=0，则函数会自动判断字符串的类型，且按十进制输出，
	比如“0xa”就会被当做十进制处理（大小写都一样），输出为10。
	如果是以0开头则会被解析为八进制数，否则将会被解析成小数；

res： 一个指向被转换成功后的结果的地址。

返回值：
	该函数相比kstrtoul()多了一个参数count，
	因为用户空间是不可以直接访问内核空间的，所以内核提供了kstrtoul_from_user()函数以实现用户缓冲区到内核缓冲区的拷贝，
	与之相似的还有copy_to_user()，
	copy_to_user() 完成的是内核空间缓冲区到用户空io间的拷贝。
	如果你使用的内存类型没那么复杂，便可以选择使用put_user()或者get_user()函数。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

4.2.3.2 release函数的实现

当最后一个打开设备的用户进程执行close()系统调用的时候，内核将调用驱动程序release()函数，
release函数的主要任务是清理未结束的输入输出操作，释放资源，用户自定义排他标志的复位等。

前面我们用ioremap()将物理地址空间映射到了虚拟地址空间，当我们使用完该虚拟地址空间时应该记得使用iounmap()函数将它释放掉。

file_operations中release函数的实现

static int led_chrdev_release(struct inode *inode, struct file *filp)
{
	/* 将文件的私有数据地址赋给led_cdev结构体指针 */
	struct led_chrdev *led_cdev = (struct led_chrdev *)container_of(inode->i_cdev, struct led_chrdev, dev);

	/* 释放ioremap后的虚拟地址空间 */
	iounmap(led_cdev->va_dr);       //释放数据寄存器虚拟地址
	iounmap(led_cdev->va_gdir);     //释放输入输出方向寄存器虚拟地址
	iounmap(led_cdev->va_iomuxc_mux);       //释放I/O复用寄存器虚拟地址
	iounmap(led_cdev->va_ccm_ccgrx);        //释放时钟控制寄存器虚拟地址
	iounmap(led_cdev->va_iomux_pad);        //释放端口电气属性寄存器虚拟地址
	return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13

4.2.4 完整代码

#include
#include
#include
#include
#include
#include

#define DEV_NAME            "led_chrdev"
#define DEV_CNT                 (3)

static dev_t devno;
struct class *led_chrdev_class;

struct led_chrdev {
	struct cdev dev;
	unsigned int __iomem *va_dr;
	unsigned int __iomem *va_gdir;
	unsigned int __iomem *va_iomuxc_mux;
	unsigned int __iomem *va_ccm_ccgrx;
	unsigned int __iomem *va_iomux_pad;

	unsigned long pa_dr;
	unsigned long pa_gdir;
	unsigned long pa_iomuxc_mux;
	unsigned long pa_ccm_ccgrx;
	unsigned long pa_iomux_pad;

	unsigned int led_pin;
	unsigned int clock_offset;
};

static int led_chrdev_open(struct inode *inode, struct file *filp)
{

	unsigned int val = 0;
	struct led_chrdev *led_cdev =
		(struct led_chrdev *)container_of(inode->i_cdev, struct led_chrdev, dev);
	filp->private_data =
		container_of(inode->i_cdev, struct led_chrdev, dev);

	printk("open\n");

	led_cdev->va_dr = ioremap(led_cdev->pa_dr, 4);                  /*  */
	led_cdev->va_gdir = ioremap(led_cdev->pa_gdir, 4);
	led_cdev->va_iomuxc_mux = ioremap(led_cdev->pa_iomuxc_mux, 4);
	led_cdev->va_ccm_ccgrx = ioremap(led_cdev->pa_ccm_ccgrx, 4);
	led_cdev->va_iomux_pad = ioremap(led_cdev->pa_iomux_pad, 4);

	val = ioread32(led_cdev->va_ccm_ccgrx);
	val &= ~(3 << led_cdev->clock_offset);
	val |= (3 << led_cdev->clock_offset);

	iowrite32(val, led_cdev->va_ccm_ccgrx);
	iowrite32(5, led_cdev->va_iomuxc_mux);
	iowrite32(0x1F838, led_cdev->va_iomux_pad);

	val = ioread32(led_cdev->va_gdir);
	val &= ~(1 << led_cdev->led_pin);
	val |= (1 << led_cdev->led_pin);

	iowrite32(val, led_cdev->va_gdir);

	val = ioread32(led_cdev->va_dr);
	val |= (0x01 << led_cdev->led_pin);
	iowrite32(val, led_cdev->va_dr);

	return 0;
}


static int led_chrdev_release(struct inode *inode, struct file *filp)
{
	struct led_chrdev *led_cdev =
		(struct led_chrdev *)container_of(inode->i_cdev, struct led_chrdev, dev);
	iounmap(led_cdev->va_dr);
	iounmap(led_cdev->va_gdir);
	iounmap(led_cdev->va_iomuxc_mux);
	iounmap(led_cdev->va_ccm_ccgrx);
	iounmap(led_cdev->va_iomux_pad);
	return 0
}

static ssize_t led_chrdev_write(struct file *filp, const char __user * buf,
						size_t count, loff_t * ppos)
{
	unsigned long val = 0;
	unsigned long ret = 0;

	int tmp = count;

	kstrtoul_from_user(buf, tmp, 10, &ret);
	struct led_chrdev *led_cdev = (struct led_chrdev *)filp->private_data;

	val = ioread32(led_cdev->va_dr);
	if (ret == 0)
		val &= ~(0x01 << led_cdev->led_pin);
	else
		val |= (0x01 << led_cdev->led_pin);

	iowrite32(val, led_cdev->va_dr);
	*ppos += tmp;
	return tmp;
}

static struct file_operations led_chrdev_fops = {
	.owner = THIS_MODULE,
	.open = led_chrdev_open,
	.release = led_chrdev_release,
	.write = led_chrdev_write,
};

static struct led_chrdev led_cdev[DEV_CNT] = {
	{.pa_dr = 0x0209C000,.pa_gdir = 0x0209C004,.pa_iomuxc_mux =
	 0x20E006C,.pa_ccm_ccgrx = 0x20C406C,.pa_iomux_pad =
	 0x20E02F8,.led_pin = 4,.clock_offset = 26},
	{.pa_dr = 0x20A8000,.pa_gdir = 0x20A8004,.pa_iomuxc_mux =
	 0x20E01E0,.pa_ccm_ccgrx = 0x20C4074,.pa_iomux_pad =
	 0x20E046C,.led_pin = 20,.clock_offset = 12},
	{.pa_dr = 0x20A8000,.pa_gdir = 0x20A8004,.pa_iomuxc_mux =
	 0x20E01DC,.pa_ccm_ccgrx = 0x20C4074,.pa_iomux_pad =
	 0x20E0468,.led_pin = 19,.clock_offset = 12},
};

static __init int led_chrdev_init(void)
{
	int i = 0;
	dev_t cur_dev;
	printk("led chrdev init\n");

	alloc_chrdev_region(&devno, 0, DEV_CNT, DEV_NAME);

	led_chrdev_class = class_create(THIS_MODULE, "led_chrdev");

	for (; i < DEV_CNT; i++) {

		cdev_init(&led_cdev[i].dev, &led_chrdev_fops);

		led_cdev[i].dev.owner = THIS_MODULE;

		cur_dev = MKDEV(MAJOR(devno), MINOR(devno) + i);

		cdev_add(&led_cdev[i].dev, cur_dev, 1);

		device_create(led_chrdev_class, NULL, cur_dev, NULL, DEV_NAME "%d", i);
	}

	return 0;
}

module_init(led_chrdev_init);

static __exit void led_chrdev_exit(void)
{
	int i;
	dev_t cur_dev;
	printk("led chrdev exit\n");

	for (i = 0; i < DEV_CNT; i++) {

		cur_dev = MKDEV(MAJOR(devno), MINOR(devno) + i);

		device_destroy(led_chrdev_class, cur_dev);

		cdev_del(&led_cdev[i].dev);

	}
	unregister_chrdev_region(devno, DEV_CNT);
	class_destroy(led_chrdev_class);
}

module_exit(led_chrdev_exit);

MODULE_AUTHOR("embedfire");
MODULE_LICENSE("GPL");

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175



---

五、总结

CPU会生成一个虚拟地址(Virtual Address)来访问主存（这个地址实际上是操作系统来产生的，最后交给CPU执行）。访问之前，需要先将虚拟地址转换为物理地址，这个过程称作为地址转换（地址映射/地址翻译）。
MMU利用存储在主存上的查询表(translation table)来翻译虚拟地址，该表的内容由操作系统维护和管理。
MMU是一个实际的硬件，并不是一个软件程序。
可以使用虚拟地址空间的一段连续的地址去访问物理内存当中零散的大内存缓冲区
在CPU传出一个虚拟地址时，MMU最先访问TLB，

• 假设TLB中包含可以直接转换此虚拟地址的地址描述符， 则会直接使用这个地址描述符检查权限和地址转换，
• 如果TLB中没有这个地址描述符， MMU才会去访问页表并找到地址描述符之后进行权限检查和地址转换， 然后再将这个描述符填入到TLB中以便下次使用，

将LED灯引脚对应的数据寄存器（物理地址）映射到程序的虚拟地址空间当中，然后我们就可以像操作寄存器一样去操作我们的虚拟地址

设备加载函数过程：

1. 申请一个未被占用的设备号
2. 创建一个RGB灯的设备类
3. 初始化字符设备结构体，最后注册并创建设备。

container_of()函数通过已知类型type的成员member的地址ptr，计算出结构体type的首地址。
