• DS1302和LCD1602整合长短按键电子钟

    以下代码来自学习江科大自化协和手把手教你学51单片机后的整合









    1. //LCD1602.h
    2. #ifndef __LCD1602_H__
    3. #define __LCD1602_H__
    4.
    5. //用户调用函数：
    6. void LCD_Init();
    7. void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
    8. void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
    9. void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
    10. void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
    11. void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
    12. void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
    13.
    14. #endif
    15.
    16.
    17. //LCD1602.c
    18.
    19. #include
    20.
    21. //引脚配置：
    22. sbit LCD_RS=P2^6;
    23. sbit LCD_RW=P2^5;
    24. sbit LCD_EN=P2^7;
    25. #define LCD_DataPort P0
    26.
    27. //函数定义：
    28. /**
    29.   * @brief  LCD1602延时函数，12MHz调用可延时1ms
    30.   * @param  无
    31.   * @retval 无
    32.   */
    33. void LCD_Delay()
    34. {
    35. 	unsigned char i, j;
    36.
    37. 	i = 2;
    38. 	j = 239;
    39. 	do
    40. 	{
    41. 		while (--j);
    42. 	} while (--i);
    43. }
    44.
    45. /**
    46.   * @brief  LCD1602写命令
    47.   * @param  Command 要写入的命令
    48.   * @retval 无
    49.   */
    50. void LCD_WriteCommand(unsigned char Command)
    51. {
    52. 	LCD_RS=0;
    53. 	LCD_RW=0;
    54. 	LCD_DataPort=Command;
    55. 	LCD_EN=1;
    56. 	LCD_Delay();
    57. 	LCD_EN=0;
    58. 	LCD_Delay();
    59. }
    60.
    61. /**
    62.   * @brief  LCD1602写数据
    63.   * @param  Data 要写入的数据
    64.   * @retval 无
    65.   */
    66. void LCD_WriteData(unsigned char Data)
    67. {
    68. 	LCD_RS=1;
    69. 	LCD_RW=0;
    70. 	LCD_DataPort=Data;
    71. 	LCD_EN=1;
    72. 	LCD_Delay();
    73. 	LCD_EN=0;
    74. 	LCD_Delay();
    75. }
    76.
    77. /**
    78.   * @brief  LCD1602设置光标位置
    79.   * @param  Line 行位置，范围：1~2
    80.   * @param  Column 列位置，范围：1~16
    81.   * @retval 无
    82.   */
    83. void LCD_SetCursor(unsigned char Line,unsigned char Column)
    84. {
    85. 	if(Line==1)
    86. 	{
    87. 		LCD_WriteCommand(0x80|(Column-1));
    88. 	}
    89. 	else if(Line==2)
    90. 	{
    91. 		LCD_WriteCommand(0x80|(Column-1+0x40));
    92. 	}
    93. }
    94.
    95. /**
    96.   * @brief  LCD1602初始化函数
    97.   * @param  无
    98.   * @retval 无
    99.   */
    100. void LCD_Init()
    101. {
    102. 	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
    103. 	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
    104. 	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
    105. 	LCD_WriteCommand(0x01);//光标复位，清屏
    106. }
    107.
    108. /**
    109.   * @brief  在LCD1602指定位置上显示一个字符
    110.   * @param  Line 行位置，范围：1~2
    111.   * @param  Column 列位置，范围：1~16
    112.   * @param  Char 要显示的字符
    113.   * @retval 无
    114.   */
    115. void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
    116. {
    117. 	LCD_SetCursor(Line,Column);
    118. 	LCD_WriteData(Char);
    119. }
    120.
    121. /**
    122.   * @brief  在LCD1602指定位置开始显示所给字符串
    123.   * @param  Line 起始行位置，范围：1~2
    124.   * @param  Column 起始列位置，范围：1~16
    125.   * @param  String 要显示的字符串
    126.   * @retval 无
    127.   */
    128. void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
    129. {
    130. 	unsigned char i;
    131. 	LCD_SetCursor(Line,Column);
    132. 	for(i=0;String[i]!='\0';i++)
    133. 	{
    134. 		LCD_WriteData(String[i]);
    135. 	}
    136. }
    137.
    138. /**
    139.   * @brief  返回值=X的Y次方
    140.   */
    141. int LCD_Pow(int X,int Y)
    142. {
    143. 	unsigned char i;
    144. 	int Result=1;
    145. 	for(i=0;i
    146. 	{
    147. 		Result*=X;
    148. 	}
    149. 	return Result;
    150. }
    151.
    152. /**
    153.   * @brief  在LCD1602指定位置开始显示所给数字
    154.   * @param  Line 起始行位置，范围：1~2
    155.   * @param  Column 起始列位置，范围：1~16
    156.   * @param  Number 要显示的数字，范围：0~65535
    157.   * @param  Length 要显示数字的长度，范围：1~5
    158.   * @retval 无
    159.   */
    160. void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
    161. {
    162. 	unsigned char i;
    163. 	LCD_SetCursor(Line,Column);
    164. 	for(i=Length;i>0;i--)
    165. 	{
    166. 		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
    167. 	}
    168. }
    169.
    170. /**
    171.   * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
    172.   * @param  Line 起始行位置，范围：1~2
    173.   * @param  Column 起始列位置，范围：1~16
    174.   * @param  Number 要显示的数字，范围：-32768~32767
    175.   * @param  Length 要显示数字的长度，范围：1~5
    176.   * @retval 无
    177.   */
    178. void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
    179. {
    180. 	unsigned char i;
    181. 	unsigned int Number1;
    182. 	LCD_SetCursor(Line,Column);
    183. 	if(Number>=0)
    184. 	{
    185. 		LCD_WriteData('+');
    186. 		Number1=Number;
    187. 	}
    188. 	else
    189. 	{
    190. 		LCD_WriteData('-');
    191. 		Number1=-Number;
    192. 	}
    193. 	for(i=Length;i>0;i--)
    194. 	{
    195. 		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
    196. 	}
    197. }
    198.
    199. /**
    200.   * @brief  在LCD1602指定位置开始以十六进制显示所给数字
    201.   * @param  Line 起始行位置，范围：1~2
    202.   * @param  Column 起始列位置，范围：1~16
    203.   * @param  Number 要显示的数字，范围：0~0xFFFF
    204.   * @param  Length 要显示数字的长度，范围：1~4
    205.   * @retval 无
    206.   */
    207. void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
    208. {
    209. 	unsigned char i,SingleNumber;
    210. 	LCD_SetCursor(Line,Column);
    211. 	for(i=Length;i>0;i--)
    212. 	{
    213. 		SingleNumber=Number/LCD_Pow(16,i-1)%16;
    214. 		if(SingleNumber<10)
    215. 		{
    216. 			LCD_WriteData(SingleNumber+'0');
    217. 		}
    218. 		else
    219. 		{
    220. 			LCD_WriteData(SingleNumber-10+'A');
    221. 		}
    222. 	}
    223. }
    224.
    225. /**
    226.   * @brief  在LCD1602指定位置开始以二进制显示所给数字
    227.   * @param  Line 起始行位置，范围：1~2
    228.   * @param  Column 起始列位置，范围：1~16
    229.   * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
    230.   * @param  Length 要显示数字的长度，范围：1~16
    231.   * @retval 无
    232.   */
    233. void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
    234. {
    235. 	unsigned char i;
    236. 	LCD_SetCursor(Line,Column);
    237. 	for(i=Length;i>0;i--)
    238. 	{
    239. 		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
    240. 	}
    241. }
    242.
    243. //***********************************************************************************//********************
    244. //DS1302.h
    245. #ifndef __DS1302_H__
    246. #define __DS1302_H__
    247.
    248. char DS1302_data[];
    249. extern unsigned char TimeSetFlashFlag;
    250.
    251. void Time_Show();
    252. void LCD_Show();
    253. void LCD_Show_Button();
    254.
    255. void DS1302_Init();
    256. void DS1302_WriteByte(unsigned char command,unsigned char Data);
    257. unsigned char DS1302_ReadByte(unsigned char command);
    258. void DS1302_SetTime();
    259. void DS1302_ReadTime();
    260.
    261. #endif
    262.
    263.
    264. //DS1302.c
    265. #include
    266. #include "LCD1602.h"

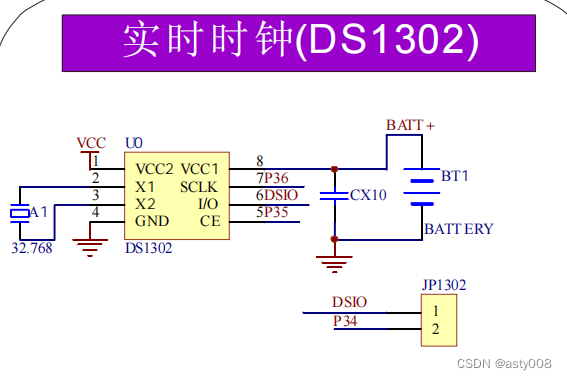

    267. #include "Key.h"
    268.
    269. sbit DS1302_SCLK = P3^6;
    270. sbit DS1302_IO = P3^4;
    271. sbit DS1302_CE = P3^5;
    272.
    273. char DS1302_data[] = {21,12,31,23,59,56,2}; //定义年,月,日,时,分,秒,星期
    274.
    275. unsigned char TimeSetFlashFlag;	//时间设置闪烁标志位。
    276.
    277. #define DS1302_sec 0x80     //写地址最后一位为零,如果是读就让它|0x01,在DS1302_ReadByte()中已经置1了,所以不用再定义0x81
    278. #define DS1302_min 0x82
    279. #define DS1302_hour 0x84
    280. #define DS1302_date 0x86    //日期
    281. #define DS1302_mon 0x88
    282. #define DS1302_day 0x8A     //星期
    283. #define DS1302_year 0x8C
    284. #define DS1302_wp 0x8E      //写保护
    285.
    286. /************BCD码转换******************/
    287. //DEC=BCD/16*10+BCD%16
    288. //BCD=DEC/10*16+DEC%10
    289.
    290. void DS1302_Init()
    291. {
    292. 	DS1302_CE = 0;
    293. 	DS1302_SCLK = 0;
    294. }
    295.
    296. void DS1302_WriteByte(unsigned char command,unsigned char Data)
    297. {
    298. //	DS1302_CE = 1;
    299. //
    300. //	DS1302_IO = command&0x01;
    301. //	DS1302_SCLK = 1;   //一个上升延写入,
    302. //	DS1302_SCLK = 0;   //随后又下降,为下一个上升延准备.
    303. //
    304. //	DS1302_IO = command&0x02;
    305. //	DS1302_SCLK = 1;   //一个上升延写入,
    306. //	DS1302_SCLK = 0;   //随后又下降,为下一个上升延准备.
    307. //	.                  查DS1302数据手册得知上升下降最小为50ns,结合单片机
    308. //	.                  执行一条语句的时间为微秒级,所以中间不用延迟.
    309. //	.优化如下:
    310. 	unsigned char i;
    311. 	DS1302_CE = 1;
    312. 	for(i=0;i<8;i++)
    313. 	{
    314. 		DS1302_IO = command&(0x01<
    315. 		DS1302_SCLK = 1;   //一个上升延写入,
    316. 		DS1302_SCLK = 0;   //随后又下降,为下一个上升延准备.
    317. 	}
    318.
    319. 	//以上是时序图的前半段,以下是后半段
    320. 	for(i=0;i<8;i++)
    321. 	{
    322. 		DS1302_IO = Data&(0x01<
    323. 		DS1302_SCLK = 1;   //一个上升延写入,
    324. 		DS1302_SCLK = 0;   //随后又下降,为下一个上升延准备.
    325. 	}
    326. 	DS1302_CE = 0;
    327.
    328. }
    329.
    330. unsigned char DS1302_ReadByte(unsigned char command)
    331. {
    332.
    333. 	unsigned char i;
    334. 	unsigned char Data = 0x00;
    335. 	command |= 0x01; //读的最低位肯定为1
    336. 	DS1302_CE = 1;
    337. 	for(i=0;i<8;i++)
    338. 	{
    339. 		DS1302_IO = command&(0x01<
    340. 		DS1302_SCLK = 0;   //先一个下降延,与初始一样,目的是最后一次循环后能落到读数据之前.
    341. 		DS1302_SCLK = 1;   //来一个上升延写入命令.
    342. 	}
    343. 	//以上是时序图的前半段,以下是后半段
    344. 	for(i=0;i<8;i++)
    345. 	{
    346. 		DS1302_SCLK = 1;   //接着上面重复置1就可以和时序一样.加起来等于15个上升延.
    347. 		DS1302_SCLK = 0;   //下降延读出数据.
    348. 		if(DS1302_IO)
    349. 		{
    350. 			Data |= (0x01<
    351. 		}
    352. 	}
    353. 	DS1302_CE = 0;
    354. 	DS1302_IO = 0;
    355. 	return Data;
    356. }
    357.
    358. void DS1302_SetTime()
    359. {
    360. 	DS1302_WriteByte(DS1302_wp,0x00); //关闭写保护
    361. 	DS1302_WriteByte(DS1302_year,DS1302_data[0]/10*16+DS1302_data[0]%10);
    362. 	DS1302_WriteByte(DS1302_mon,DS1302_data[1]/10*16+DS1302_data[1]%10);
    363. 	DS1302_WriteByte(DS1302_date,DS1302_data[2]/10*16+DS1302_data[2]%10);
    364. 	DS1302_WriteByte(DS1302_hour,DS1302_data[3]/10*16+DS1302_data[3]%10);
    365. 	DS1302_WriteByte(DS1302_min,DS1302_data[4]/10*16+DS1302_data[4]%10);
    366. 	DS1302_WriteByte(DS1302_sec,DS1302_data[5]/10*16+DS1302_data[5]%10);
    367. 	DS1302_WriteByte(DS1302_day,DS1302_data[6]/10*16+DS1302_data[6]%10);
    368. 	DS1302_WriteByte(DS1302_wp,0x80); //打开写保护
    369. }
    370.
    371. void DS1302_ReadTime()
    372. {
    373. 	unsigned char tmp;
    374. 	tmp = DS1302_ReadByte(DS1302_year);
    375. 	DS1302_data[0] = tmp/16*10+tmp%16;
    376. 	tmp = DS1302_ReadByte(DS1302_mon);
    377. 	DS1302_data[1] = tmp/16*10+tmp%16;
    378. 	tmp = DS1302_ReadByte(DS1302_date);
    379. 	DS1302_data[2] = tmp/16*10+tmp%16;
    380. 	tmp = DS1302_ReadByte(DS1302_hour);
    381. 	DS1302_data[3] = tmp/16*10+tmp%16;
    382. 	tmp = DS1302_ReadByte(DS1302_min);
    383. 	DS1302_data[4] = tmp/16*10+tmp%16;
    384. 	tmp = DS1302_ReadByte(DS1302_sec);
    385. 	DS1302_data[5] = tmp/16*10+tmp%16;
    386. 	tmp = DS1302_ReadByte(DS1302_day);
    387. 	DS1302_data[6] = tmp/16*10+tmp%16;
    388. }
    389.
    390. void LCD_Show_Button()				//设置时数字闪烁
    391. {
    392. 	if(index==0 && TimeSetFlashFlag==1)
    393. 	{
    394. 		LCD_ShowString(1,1,"  ");
    395. 	}
    396. 		else
    397. 		{
    398. 			LCD_ShowNum(1,1,DS1302_data[0],2);
    399. 		}
    400. 	if(index==1 && TimeSetFlashFlag==1)
    401. 	{
    402. 		LCD_ShowString(1,4,"  ");
    403. 	}
    404. 		else
    405. 		{
    406. 			LCD_ShowNum(1,4,DS1302_data[1],2);
    407. 		}
    408. 	if(index==2 && TimeSetFlashFlag==1)
    409. 	{
    410. 		LCD_ShowString(1,7,"  ");
    411. 	}
    412. 		else
    413. 		{
    414. 			LCD_ShowNum(1,7,DS1302_data[2],2);
    415. 		}
    416. 	if(index==3 && TimeSetFlashFlag==1)
    417. 	{
    418. 		LCD_ShowString(2,1,"  ");
    419. 	}
    420. 		else
    421. 		{
    422. 			LCD_ShowNum(2,1,DS1302_data[3],2);
    423. 		}
    424. 	if(index==4 && TimeSetFlashFlag==1)
    425. 	{
    426. 		LCD_ShowString(2,4,"  ");
    427. 	}
    428. 		else
    429. 		{
    430. 			LCD_ShowNum(2,4,DS1302_data[4],2);
    431. 		}
    432. 	if(index==5 && TimeSetFlashFlag==1)
    433. 	{
    434. 		LCD_ShowString(2,7,"  ");
    435. 	}
    436. 		else
    437. 		{
    438. 			LCD_ShowNum(2,7,DS1302_data[5],2);
    439. 		}
    440.
    441. }
    442.
    443. void LCD_Show()
    444. {
    445.     LCD_ShowNum(1,1,DS1302_data[0],2);
    446. 	LCD_ShowNum(1,4,DS1302_data[1],2);
    447. 	LCD_ShowNum(1,7,DS1302_data[2],2);
    448. 	LCD_ShowNum(2,1,DS1302_data[3],2);
    449. 	LCD_ShowNum(2,4,DS1302_data[4],2);
    450. 	LCD_ShowNum(2,7,DS1302_data[5],2);
    451. }
    452.
    453. void Time_Show()
    454. {
    455. 	DS1302_ReadTime(); //读取时间.
    456. 	LCD_Show();
    457. }
    458.
    459. //***********************************************************************************//********************************
    460. //key.h
    461. #ifndef __KEY_H_
    462. #define __KEY_H_
    463.
    464. extern unsigned char MODE;
    465. extern unsigned char KeySta[4][4];
    466. extern unsigned long pdata KeyDownTime[4][4];
    467. extern unsigned char index;
    468. void KeyAction(unsigned char keycode);
    469. void KeyDriver();
    470. void KeyScan();
    471. #endif
    472.
    473. key.c
    474. #include "LCD1602.H"
    475. #include
    476. #include "DS1302.H"
    477.
    478. unsigned char MODE = 0;
    479. unsigned char index = 0;
    480. unsigned char KeySta[4][4] = {{1,1,1,1},
    481. 							   {1,1,1,1},
    482. 							   {1,1,1,1},
    483. 							   {1,1,1,1}
    484. 							  };
    485.
    486. unsigned char code KeyCodeMap[4][4]={
    487. 	{0x31,0x32,0x33,0x26}, //数字键1,数字键2,数字键3,向上键
    488. 	{0x34,0x35,0x36,0x25}, //数字键4,数字键5,数字键6,向左键
    489. 	{0x37,0x38,0x39,0x28}, //数字键7,数字键8,数字键9,向下键
    490. 	{0x30,0x1B,0x0D,0x27}	 //数字键0,Esc键,回车键,向右键
    491. 															};
    492. unsigned long pdata KeyDownTime[4][4] = {
    493. {0,0,0,0},{0,0,0,0},{0,0,0,0},{0,0,0,0}
    494. };
    495. void KeyAction(unsigned char keycode)
    496. {
    497.
    498. 	if((keycode>=0x30)&&(keycode<=0x39))    //如果是数字0~9
    499. 	{
    500.
    501. 	}
    502. 	else if(keycode==0x25)		//向左 ,设为切换模式
    503. 	{
    504. 		MODE = !MODE;
    505. 	}
    506. 	else if(keycode==0x26)		//如果是向上键 ,加
    507. 	{
    508. 		DS1302_data[index]++;
    509. 		if(DS1302_data[0]>99){DS1302_data[0]=0;}//年越界判断
    510. 		if(DS1302_data[1]>12){DS1302_data[1]=1;}//月越界判断
    511. 		if( DS1302_data[1]==1 || DS1302_data[1]==3 || DS1302_data[1]==5 || DS1302_data[1]==7 ||
    512. 			DS1302_data[1]==8 || DS1302_data[1]==10 || DS1302_data[1]==12)//日越界判断
    513. 		{
    514. 			if(DS1302_data[2]>31){DS1302_data[2]=1;}//大月
    515. 		}
    516. 		else if(DS1302_data[1]==4 || DS1302_data[1]==6 || DS1302_data[1]==9 || DS1302_data[1]==11)
    517. 		{
    518. 			if(DS1302_data[2]>30){DS1302_data[2]=1;}//小月
    519. 		}
    520. 		else if(DS1302_data[1]==2)
    521. 		{
    522. 			if(DS1302_data[0]%4==0)
    523. 			{
    524. 				if(DS1302_data[2]>29){DS1302_data[2]=1;}//闰年2月
    525. 			}
    526. 			else
    527. 			{
    528. 				if(DS1302_data[2]>28){DS1302_data[2]=1;}//平年2月
    529. 			}
    530. 		}
    531. 		if(DS1302_data[3]>23){DS1302_data[3]=0;}//时越界判断
    532. 		if(DS1302_data[4]>59){DS1302_data[4]=0;}//分越界判断
    533. 		if(DS1302_data[5]>59){DS1302_data[5]=0;}//秒越界判断
    534. 	}
    535. 	else if(keycode==0x27)		//如果是向右键 ,切换时间数组索引
    536. 	{
    537. 		index++;
    538. 		index %= 6;
    539. 	}
    540. 	else if(keycode==0x28)//如果是向下键,减
    541. 	{
    542. 		DS1302_data[index]--;
    543. 		if(DS1302_data[0]<0){DS1302_data[0]=99;}//年越界判断
    544. 		if(DS1302_data[1]<1){DS1302_data[1]=12;}//月越界判断
    545. 		if( DS1302_data[1]==1 || DS1302_data[1]==3 || DS1302_data[1]==5 || DS1302_data[1]==7 ||
    546. 			DS1302_data[1]==8 || DS1302_data[1]==10 || DS1302_data[1]==12)//日越界判断
    547. 		{
    548. 			if(DS1302_data[2]<1){DS1302_data[2]=31;}//大月
    549. 			if(DS1302_data[2]>31){DS1302_data[2]=1;}
    550. 		}
    551. 		else if(DS1302_data[1]==4 || DS1302_data[1]==6 || DS1302_data[1]==9 || DS1302_data[1]==11)
    552. 		{
    553. 			if(DS1302_data[2]<1){DS1302_data[2]=30;}//小月
    554. 			if(DS1302_data[2]>30){DS1302_data[2]=1;}
    555. 		}
    556. 		else if(DS1302_data[1]==2)
    557. 		{
    558. 			if(DS1302_data[0]%4==0)
    559. 			{
    560. 				if(DS1302_data[2]<1){DS1302_data[2]=29;}//闰年2月
    561. 				if(DS1302_data[2]>29){DS1302_data[2]=1;}
    562. 			}
    563. 			else
    564. 			{
    565. 				if(DS1302_data[2]<1){DS1302_data[2]=28;}//平年2月
    566. 				if(DS1302_data[2]>28){DS1302_data[2]=1;}
    567. 			}
    568. 		}
    569. 		if(DS1302_data[3]<0){DS1302_data[3]=23;}//时越界判断
    570. 		if(DS1302_data[4]<0){DS1302_data[4]=59;}//分越界判断
    571. 		if(DS1302_data[5]<0){DS1302_data[5]=59;}//秒越界判断
    572. 	}
    573. 	else if(keycode==0x1B)			//如果是回车键
    574. 	{
    575.
    576. 	}
    577. }
    578.
    579. void KeyDriver()
    580. {
    581. 	static unsigned char backup[4][4] = { {1,1,1,1},{1,1,1,1},{1,1,1,1},{1,1,1,1}};
    582. 	unsigned char i,j;
    583. 	static unsigned long pdata TimeAdd[4][4] = {
    584. 	{1000,1000,1000,1000},{1000,1000,1000,1000},{1000,1000,1000,1000},{1000,1000,1000,1000}
    585. 	};
    586. 	for(i=0;i<4;i++)
    587. 	{
    588. 		for(j=0;j<4;j++)
    589. 		{
    590. 			if(backup[i][j] != KeySta[i][j])
    591. 			{
    592. 				if(backup[i][j] == 0)
    593. 				{
    594. 					KeyAction(KeyCodeMap[i][j]);
    595. 				}
    596. 				backup[i][j] = KeySta[i][j];
    597. 			}
    598. 			if(KeyDownTime[i][j] > 0)
    599. 			{				//LCD_ShowNum(1,5,KeyDownTime[i][j],5);
    600. 				if(KeyDownTime[i][j] >= TimeAdd[i][j])
    601. 				{			//LCD_ShowNum(2,8,KeyDownTime[i][j],5);
    602. 					KeyAction(KeyCodeMap[i][j]);
    603. 					TimeAdd[i][j] += 80;          //设置长按时跳动的速度,越小越快
    604. 				}
    605. 			}
    606. 			else
    607. 				TimeAdd[i][j] = 1000;
    608.
    609. 		}
    610. 	}
    611. }
    612.
    613. void KeyScan()
    614. {
    615. 	static unsigned  char keyout = 0;
    616. 	unsigned char i = 0;
    617. 	static unsigned char keybuf[4][4] = {{0xFF,0xFF,0xFF,0xFF},
    618. 										   {0xFF,0xFF,0xFF,0xFF},
    619. 	                                       {0xFF,0xFF,0xFF,0xFF},
    620. 										   {0xFF,0xFF,0xFF,0xFF}
    621.                                           };
    622. 	keybuf[keyout][0] = (keybuf[keyout][0]<<1) | P14; //所以每行要左移8次，4行就左移32次，32毫秒就能跳出抖动
    623. 	keybuf[keyout][1] = (keybuf[keyout][1]<<1) | P15;
    624. 	keybuf[keyout][2] = (keybuf[keyout][2]<<1) | P16;
    625. 	keybuf[keyout][3] = (keybuf[keyout][3]<<1) | P17;
    626.
    627. 	for(i=0;i<4;i++)
    628. 	{
    629. 		if((keybuf[keyout][i] & 0xFF) == 0x00) //0x00表示后8位为0就判断为0，因为初始值
    630. 		{                                      //为0xFF，所以至少要进入8次中断，左移8次
    631. 			KeySta[keyout][i] = 0;             //与0xFF才可能等于0x00
    632. 			KeyDownTime[keyout][i] += 4;       //所以这这里要加上4毫秒。
    633. 		}
    634. 		else if((keybuf[keyout][i] & 0xFF) == 0xFF) //0xFF表示8位为1就判断为1
    635. 		{
    636. 			KeySta[keyout][i] = 1;
    637. 			KeyDownTime[keyout][i] = 0;
    638. 		}
    639. 	}
    640. 	keyout++;
    641. //	if(keyout>=3)
    642. //	{
    643. //		keyout = 0;
    644. //	}
    645. 	keyout &= 0x03;
    646. 	switch(keyout)
    647. 	{
    648. 		//case 0: P00=1;P01=1;P02=1;P03=0;break;
    649. 		//case 1: P00=1;P01=1;P02=0;P03=1;break;
    650. 		//case 2: P00=1;P01=0;P02=1;P03=1;break;
    651. 		//case 3: P00=0;P01=1;P02=1;P03=1;break;
    652. 		//优化后如下:
    653. 		case 0: P10=1;P13=0; break;
    654. 		case 1: P13=1;P12=0; break;
    655. 		case 2: P12=1;P11=0; break;
    656. 		case 3: P11=1;P10=0; break;
    657. 		default: break;
    658. 	}
    659. }
    660.
    661. //***********************************************************************************//***********
    662.
    663. mani.c
    664. #include
    665. #include "LCD1602.h"
    666. #include "DS1302.h"
    667. #include "Key.h"
    668.
    669. void main()
    670. {
    671. 	TMOD &= 0xF0;		//设置定时器模式
    672. 	TMOD |= 0x01;		//设置定时器模式
    673. 	TL0 = 0x18;		//设置定时初值,1毫秒@12.000MHz
    674. 	TH0 = 0xFC;		//设置定时初值
    675. 	TF0 = 0;		//清除TF0标志
    676. 	TR0 = 1;		//定时器0开始计时
    677. 	EA = 1;
    678. 	ET0 = 1;
    679.
    680. 	LCD_Init();
    681. 	DS1302_Init();
    682. 	LCD_ShowString(1,1,"  -  -");
    683. 	LCD_ShowString(2,1,"  :  :");
    684. 	DS1302_SetTime(); //设置时间,用数组里面的数值设置
    685. 	while(1)
    686. 	{
    687. 		KeyDriver();
    688. 		switch(MODE)
    689. 		{
    690. 			case 0 : Time_Show(); break;
    691. 			case 1 : DS1302_SetTime();LCD_Show_Button(); break;
    692. 		}
    693.
    694. 	}
    695. }
    696.
    697. void InterruptTimer0() interrupt 1
    698. {
    699. 	static unsigned int T0_Count = 0;
    700. 	TL0 = 0x18;
    701. 	TH0 = 0xFC;
    702. 	T0_Count++;
    703. 	if(T0_Count==500)
    704. 	{
    705. 		T0_Count = 0;
    706. 		TimeSetFlashFlag = !TimeSetFlashFlag;
    707. 	}
    708.
    709. 	KeyScan();
    710. }



  • 相关阅读:
    速领！最新最全的C6678+Kintex-7视频/高速AD开发案例合集来了，附上源码！
    2023.10.21 关于 阻塞队列
    H5页面获取用户位置信息方案及测试流程
    栈和队列（详解）
    ThreadLocal详解
    centos8安装mysql报错
    Linux常见的文件系统
    阿里云消息团队创新论文被软件工程顶会 FM 2024 录用
    02 数学软件与建模---MATLAB入门
    opencv之VideoCapture与VideoWriter笔记
  • 原文地址：https://blog.csdn.net/asty008/article/details/126447813
