ibert测试gth

在光纤通信开发中，ibert ip会经常用到，它不但可以用来测试误码，测试眼图，还可以通过调整参数使眼图达到比较理想的状态。

新建测试工程

​ 在工程中加入IBERT Ultrascale GTH IP核，右键点击IP核，点击Open IP Example Design。

​ 打开IP核进行如下配置：

​ LineRate输入10.3125，Refclk输入156.25。

选择输入外部时钟引脚与频率。

编译后，下载bit文件，将待测通道中光模块用光纤短接，出现如下界面。

误码测试

在Serial I/O Links中显示正在测试结果，如下图所示无码率较高。

眼图测试

右键单击Serial I/O Links中的显示栏

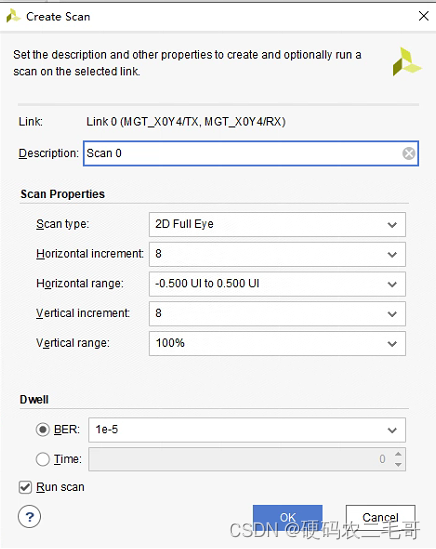

选择create scan

点击ok后生成眼图。

调节参数

通过调节Tx Pre-Cursor与TX Post-Cursor参数，改善传输信号。

修改后Errors变为0。

修改后的眼图

经过多次调节后，眼图达到如下状态：

记录下此时Tx Pre-Cursor与TX Post-Cursor参数值。

修改参数

在使用GTH IP时，需要将Tx Pre-Cursor与TX Post-Cursor参数值写入相应寄存器。

下面介绍将Tx Pre-Cursor与TX Post-Cursor参数值写入寄存器的方法。

将10G/25G Ethemet Subsystem IP加入工程中，点击Open IP Example Design，在工程中找到trans_debug文件。

trans_debug中的gt_txpostcursor对应TX Post-Cursor，gt_txprecursor对应Tx Pre-Cursor。将对应参数写入该模块，该模块输出与10G/25G Ethemet Subsystem IP的debug接口连接。
