matlab实现QPSK信号的产生与调制

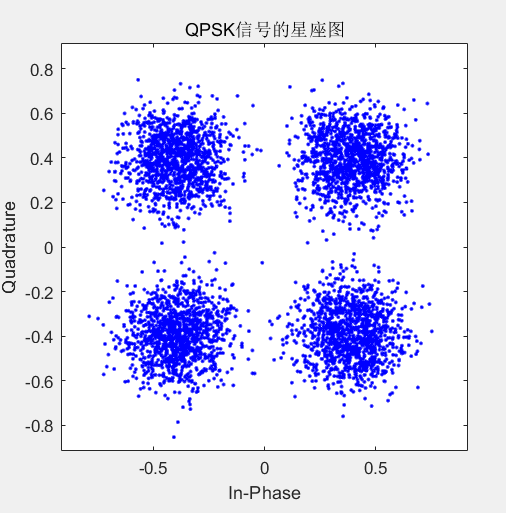

星座图

代码

clc;
close all;
clear;
%% 参数设置
M=4;           % 调制的符号数
K=log2(M);     % 每个符号的比特数
Syml=10000;    % 生成的符号个数
sampsPerSym=6; % 上采样率
%%  生成信号
x=randi([0,1],1,Syml);
I=x(1:2:end);
Q=x(2:2:end);
L=length(I);
data=zeros(L,1);
% 00:++,01:-+,11:--,10:+-
% 星座映射
for k=1:L
    if (I(k)==0 && Q(k)==0)
        data(k)=sqrt(2)/2 + sqrt(2)/2*1i;
    elseif (I(k)==0 && Q(k)==1)
        data(k)=-sqrt(2)/2 + sqrt(2)/2*1i;
    elseif (I(k)==1 && Q(k)==0)
        data(k)=sqrt(2)/2 - sqrt(2)/2*1i;
    elseif (I(k)==1 && Q(k)==1)
        data(k)=-sqrt(2)/2 - sqrt(2)/2*1i;
    end
end
%% 构造升余弦函数
beta=0.35; % 滚降因子,取值0-1之间，一般大于0.2&
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
