同轴线的仿真

同轴线是一种金属波导中的一种，是常见的信号传输线中的一种。绘制完成的同轴线模型如下图所示。

一、HFSS设计

1、创建模型

首先绘制出两个圆柱，大的圆柱半径r2=29.464mm，高50mm；小的圆柱半径r1=8.89mm，高50mm，材质选择新建，介电系数2.2，其余同FR4。然后两者进行图像相减便可以得到上述的同轴线模型，图形的相减可以参考这里。

2、圆轴内外表面添加为理想界面

（1）空白处右键选择【Select Faces】

（2）然后选择内外表面（选择一个面，【Ctrl】选择另外一个面），接着空白处右键，【Assign Boundary】→【Perfect E】,弹出的窗口选择默认即可。



（3）可以在工程树下【Boundaries】下看是否设置成功。

3、设置激励端口

（1）选择端口面，接着【Assign Excitation】→【Wave Port…】




（3）同样的配方将相对的面设置激励端口，设置完成后如下图所示。

4、设置setup

5、设置扫频

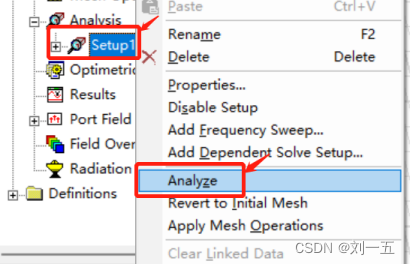

6、开始分析

二、结果查看

分析完成后输出图像，


输出的图像如下图所示，由图中可以看到，反射系数基本小于-30dB，传播系数也是接近于0dB，性能不错。

三、动态磁场电场的查看

1、空白处右键，【Select Objects】，选中模型后【右键】→【Plot Fields】→【E】→【Mag_E】，在弹出的窗口默认选择，【Done】。



2、工程树下，【Field Overlays】→【E Field】→【Mag_E1】→【Animate】，弹出的窗口【OK】，接着就可以看到电磁波传播（E分量）的动态图了。
