• 大数据架构师——音乐数据中心平台离线数仓综合项目（三）

    文章目录

    音乐数据中心平台离线数仓综合项目

    第二个业务：机器详细信息统计

    需求

    • 根据两个业务系统中的数据统计机器基础详细信息，这两个业务系统对应的关系型数据库分别是 ycak 和 ycbk。
    • ycak 库中有两张机器相关的数据库表如下：
      • machine_baseinfo：机器基本信息表，记录机器的系统版本、歌库版本、UI版本、最近登录时间等相关信息。
      • machine_local_info：机器位置信息日全量表，记录机器所在的省市县及详细地址、运行时间和销售时间等相关信息。
    • ycbk 库中有六张表，分别是：
      • machine_admin_map：机器客户映射资料表
      • machine_store_map：机器门店映射关系表
      • machine_store_info：门店信息全量表
      • province_info：机器省份日全量表
      • city_info：机器城市日全量表
      • area_info：机器区县日全量表

    注意：所有的机器信息来自于machine_baseinfo机器基本信息表与machine_admin_map机器客户映射资料表。

    模型设计

    • 完成以上机器详细信息统计，数据是分别存在两个业务系统库中，需要通过ODS将数据从关系型数据库抽取到Hive ODS层。
    • 根据需求，针对机器进行分析，在数仓中我们构建“机器”主题，具体数据分层如下：

    在这里插入图片描述

    • ODS 层：

    在这里插入图片描述

    • EDS 层：

    在这里插入图片描述

    • 在Hive中创建ODS层对应的表：
    USE `music`;
-- 1. TO_YCAK_MAC_D 机器基本信息表
CREATE EXTERNAL TABLE `TO_YCAK_MAC_D` (
    `MID` int,
    `SRL_ID` string,
    `HARD_ID` string,
    `SONG_WHSE_VER` string,
    `EXEC_VER` string,
    `UI_VER` string,
    `IS_ONLINE` string,
    `STS` int,
    `CUR_LOGIN_TM` string,
    `PAY_SW` string,
    `LANG` int,
    `SONG_WHSE_TYPE` int,
    `SCR_TYPE` int
) ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCAK_MAC_D';

-- 2. TO_YCAK_MAC_LOC_D 机器位置信息表
CREATE EXTERNAL TABLE `TO_YCAK_MAC_LOC_D` (
    `MID` int,
    `PRVC_ID` int,
    `CTY_ID` int,
    `PRVC` string,
    `CTY` string,
    `MAP_CLSS` string,
    `LON` string,
    `LAT` string,
    `ADDR` string,
    `ADDR_FMT` string,
    `REV_TM` string,
    `SALE_TM` string
) ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCAK_MAC_LOC_D';

-- 3. TO_YCBK_MAC_ADMIN_MAP_D 机器客户映射资料表
CREATE EXTERNAL TABLE `TO_YCBK_MAC_ADMIN_MAP_D` (
    `MID` int,
    `MAC_NM` string,
    `PKG_NUM` int,
    `PKG_NM` string,
    `INV_RATE` double,
    `AGE_RATE` double,
    `COM_RATE` double,
    `PAR_RATE` double,
    `DEPOSIT` double,
    `SCENE_PRVC_ID` string,
    `SCENE_CTY_ID` string,
    `SCENE_AREA_ID` string,
    `SCENE_ADDR` string,
    `PRDCT_TYPE` string,
    `SERIAL_NUM` string,
    `HAD_MPAY_FUNC` int,
    `IS_ACTV` int,
    `ACTV_TM` string,
    `ORDER_TM` string,
    `GROUND_NM` string
) ROW FORMAT DELIMITED  FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCBK_MAC_ADMIN_MAP_D';

-- 4. TO_YCBK_MAC_STORE_MAP_D 机器门店映射关系表
CREATE EXTERNAL TABLE `TO_YCBK_MAC_STORE_MAP_D` (
    `STORE_ID` int,
    `MID` int,
    `PRDCT_TYPE` int,
    `ADMINID` int,
    `CREAT_TM` string
) ROW FORMAT DELIMITED  FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCBK_MAC_STORE_MAP_D';

-- 5. TO_YCBK_STORE_D 门店信息表
CREATE EXTERNAL TABLE `TO_YCBK_STORE_D` (
    `ID` int,
    `STORE_NM` string,
    `TAG_ID` string,
    `TAG_NM` string,
    `SUB_TAG_ID` string,
    `SUB_TAG_NM` string,
    `PRVC_ID` string,
    `CTY_ID` string,
    `AREA_ID` string,
    `ADDR` string,
    `GROUND_NM` string,
    `BUS_TM` string,
    `CLOS_TM` string,
    `SUB_SCENE_CATGY_ID` string,
    `SUB_SCENE_CATGY_NM` string,
    `SUB_SCENE_ID` string,
    `SUB_SCENE_NM` string,
    `BRND_ID` string,
    `BRND_NM` string,
    `SUB_BRND_ID` string,
    `SUB_BRND_NM` string
) ROW FORMAT DELIMITED  FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCBK_STORE_D';

-- 6. TO_YCBK_PRVC_D 机器省份日全量表
CREATE EXTERNAL TABLE `TO_YCBK_PRVC_D` (
    `PRVC_ID` int,
    `PRVC` string
) ROW FORMAT DELIMITED  FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCBK_PRVC_D';

-- 7. TO_YCBK_CITY_D 机器城市日全量表
CREATE EXTERNAL TABLE `TO_YCBK_CITY_D` (
    `PRVC_ID` int,
    `CTY_ID` int,
    `CTY` string
) ROW FORMAT DELIMITED  FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCBK_CITY_D';

-- 8. TO_YCBK_AREA_D 机器区县日全量表
CREATE EXTERNAL TABLE `TO_YCBK_AREA_D` (
    `CTY_ID` int,
    `AREA_ID` int,
    `AREA` string
) ROW FORMAT DELIMITED  FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCBK_AREA_D';

-- 9. TW_MAC_BASEINFO_D 机器基础信息日全量表
CREATE EXTERNAL TABLE `TW_MAC_BASEINFO_D` (
    `MID` int,
    `MAC_NM` string,
    `SONG_WHSE_VER` string,
    `EXEC_VER` string,
    `UI_VER` string,
    `HARD_ID` string,
    `SALE_TM` string,
    `REV_TM` string,
    `OPER_NM` string,
    `PRVC` string,
    `CTY` string,
    `AREA` string,
    `ADDR` string,
    `STORE_NM` string,
    `SCENCE_CATGY` string,
    `SUB_SCENCE_CATGY` string,
    `SCENE` string,
    `SUB_SCENE` string,
    `BRND` string,
    `SUB_BRND` string,
    `PRDCT_NM` string,
    `PRDCT_TYP` int,
    `BUS_MODE` string,
    `INV_RATE` double,
    `AGE_RATE` double,
    `COM_RATE` double,
    `PAR_RATE` double,
    `IS_ACTV` int,
    `ACTV_TM` string,
    `PAY_SW` int,
    `PRTN_NM` string,
    `CUR_LOGIN_TM` string
) PARTITIONED BY (data_dt string)
ROW FORMAT DELIMITED  FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TW_MAC_BASEINFO_D';

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    • 106
    • 107
    • 108
    • 109
    • 110
    • 111
    • 112
    • 113
    • 114
    • 115
    • 116
    • 117
    • 118
    • 119
    • 120
    • 121
    • 122
    • 123
    • 124
    • 125
    • 126
    • 127
    • 128
    • 129
    • 130
    • 131
    • 132
    • 133
    • 134
    • 135
    • 136
    • 137
    • 138
    • 139
    • 140
    • 141
    • 142
    • 143
    • 144
    • 145
    • 146
    • 147
    • 148
    • 149
    • 150
    • 151
    • 152
    • 153
    • 154
    • 155
    • 156
    • 157
    • 以上建模中，处理ODS层的各个表结构之外，EDS层TW_MAC_BASEINFO_D 表在对应的DM层也要一张表对应，这里DM层在mysql中有对应的tm_mac_baseinfo_d 表，以上各个表之间的数据流转过程如下：

    在这里插入图片描述

    数据处理流程

    1. 将数据导入MySQL业务库

    • 在MySQL中分别创建 ycak、ycbk 数据库，将 ycak.sql、ycbk.sql 分别运行在对应的库下，将数据导入到业务库中。
    create database ycak default character set utf8;
create database ycbk default character set utf8;

    • 1
    • 2

    2. 使用Sqoop工具抽取数据到Hive ODS层

    • 在 node03 上执行 sqoop 导入数据脚本，将 MySQL 中的表数据导入到 Hive 数仓中，脚本内容如下：
    #!/bin/bash
ssh hadoop@node03 > /tmp/logs/music_project/machine-info.log 2>&1 <<aabbcc
hostname
source /etc/profile

# ycak
## machine_baseinfo 	==>> 	TO_YCAK_MAC_D
sqoop import --connect jdbc:mysql://node01:3306/ycak?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table machine_baseinfo --target-dir /user/hive/warehouse/music.db/TO_YCAK_MAC_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'
## machine_local_info 	==>> 	TO_YCAK_MAC_LOC_D
sqoop import --connect jdbc:mysql://node01:3306/ycak?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table machine_local_info --target-dir /user/hive/warehouse/music.db/TO_YCAK_MAC_LOC_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'

# ycbk
## machine_admin_map	==>> 	TO_YCBK_MAC_ADMIN_MAP_D
sqoop import --connect jdbc:mysql://node01:3306/ycbk?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table machine_admin_map --target-dir /user/hive/warehouse/music.db/TO_YCBK_MAC_ADMIN_MAP_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'
## machine_store_map	==>> 	TO_YCBK_MAC_STORE_MAP_D
sqoop import --connect jdbc:mysql://node01:3306/ycbk?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table machine_store_map --target-dir /user/hive/warehouse/music.db/TO_YCBK_MAC_STORE_MAP_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'
## machine_store_info	==>> 	TO_YCBK_STORE_D
sqoop import --connect jdbc:mysql://node01:3306/ycbk?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table machine_store_info --target-dir /user/hive/warehouse/music.db/TO_YCBK_STORE_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'
## province_info		==>> 	TO_YCBK_PRVC_D
sqoop import --connect jdbc:mysql://node01:3306/ycbk?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table province_info --target-dir /user/hive/warehouse/music.db/TO_YCBK_PRVC_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'
## city_info	==>> 	TO_YCBK_CITY_D
sqoop import --connect jdbc:mysql://node01:3306/ycbk?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table city_info --target-dir /user/hive/warehouse/music.db/TO_YCBK_CITY_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'
## area_info	==>> 	TO_YCBK_AREA_D
sqoop import --connect jdbc:mysql://node01:3306/ycbk?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table area_info --target-dir /user/hive/warehouse/music.db/TO_YCBK_AREA_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'

aabbcc

echo "all done!"

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28

    3. 使用SparkSQL对ODS层数据进行ETL清洗

    在这里插入图片描述

    • 至此，我们得到了机器基础信息日全量表。
    • 将工程打包并上传到服务器。

    使用Azkaban配置任务流

    1. 脚本准备

    • ① mysql 数据抽取到 Hive ODS 层的脚本 1_extract_mysqldata_to_ods.sh
    • ② 处理 8 张 ODS 层表数据，得到机器基本信息表的脚本 2_generate_tw_mac_baseinfo.sh
    #!/bin/bash
currentDate=`date -d today +"%Y%m%d"`
if [ x"$1" = x ]; then
	echo "====使用自动生成的今天日期===="
else
	echo "====使用 Azkaban 传入的日期===="
	currentDate=$1
fi
echo "日期为: $currentDate"
ssh hadoop@node01 > /tmp/logs/music_project/machine-info.log 2>&1 <<aabbcc
hostname
cd /bigdata/install/spark-2.3.3-bin-hadoop2.7/bin
./spark-submit --master yarn --class com.yw.musichw.eds.machine.GenerateTwMacBaseinfoD \
    /bigdata/data/music_project/musicwh-1.0.0-SNAPSHOT-jar-with-dependencies.jar $currentDate
exit
aabbcc

echo "all done!"

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18

    2. 编写 Azkaban 各个Job组成任务流

    • 新建 machine-info.flow，内容如下：
    nodes:
  - name: Job1_ExtractMySQLDataToODS
    type: command
    config:
      command: sh 1_extract_mysqldata_to_ods.sh

  - name: Job2_GenerateTwMacBaseinfo
    type: command
    config:
      command: sh 2_generate_tw_mac_baseinfo.sh ${mydate}
    dependsOn:
      - Job1_ExtractMySQLDataToODS

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 将以上2个脚本文件、 machine-info.flow 与 flow20.project 压缩生成 zip 文件 machine-info.zip

    3. 清空数据

    • 由于前面我们在本地已经将整个数据处理流程跑过一次，现在 hive 和 mysql 中已经存在数据。在提交作业执行前，先清除掉 hive 和 mysql 中的数据。
    • 在 node03 节点，编写脚本 vim drop_machine_tables.sql，内容如下：
    drop table `music`.`to_ycak_mac_d`;
drop table `music`.`to_ycak_mac_loc_d`;
drop table `music`.`to_ycbk_area_d`;
drop table `music`.`to_ycbk_city_d`;
drop table `music`.`to_ycbk_mac_admin_map_d`;
drop table `music`.`to_ycbk_mac_store_map_d`;
drop table `music`.`to_ycbk_prvc_d`;
drop table `music`.`to_ycbk_store_d`;
drop table `music`.`tw_mac_baseinfo_d`;

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 执行命令：hive -f drop_machine_tables.sql ，删除表。由于这些都是外部表，真正的数据还在 HDFS，所以还需要删除相关的数据。
    • 然后重新创建 hive 表，编写脚本 vim create_machine_tables.sql，内容在前面模型设计这一小节。
    • 执行命令 hive -f create_machine_tables.sql，创建表。

    4. 提交Azkaban作业

    • 启动Azkaban服务，并在 Azkaban 的 web server ui界面创建项目，然后上传项目 zip 文件machine-info.zip

    在这里插入图片描述

    • 查看任务，配置任务参数，并执行

    在这里插入图片描述

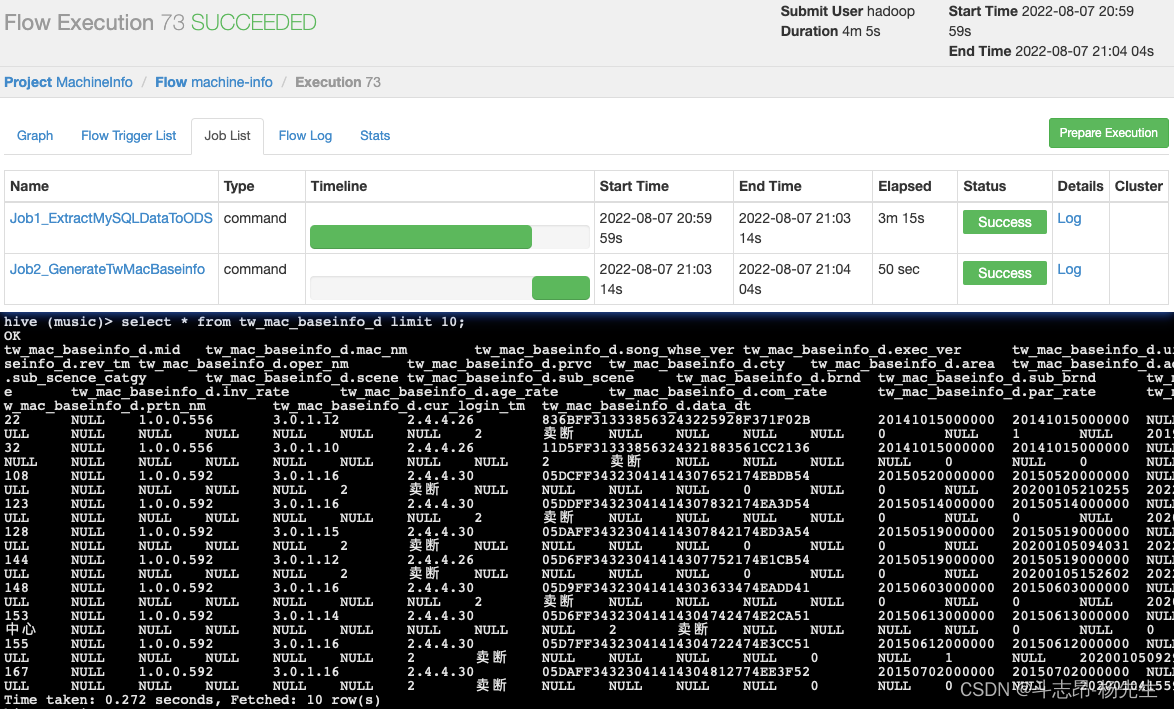

    • 执行成功后，最终结果保存到了 mysql 表中

    在这里插入图片描述
    在这里插入图片描述

    使用Superset数据可视化

    • 添加数据表：依次点击 Data → Datasets → 添加，添加“song_result”库下的表“tm_mac_baseinfo”。
      在这里插入图片描述

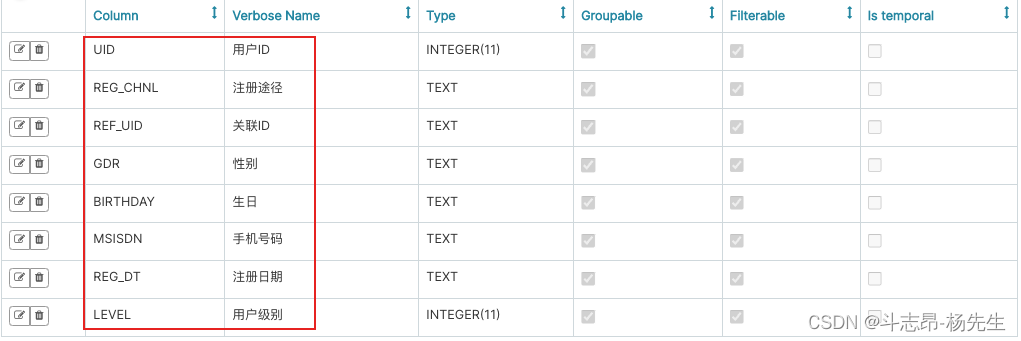

    • 修改表中对应字段显示名称：

    在这里插入图片描述

    • 编辑图表《各省份机器数量日统计》：

    在这里插入图片描述

    • 编辑图表《机器详细信息日统计》：
      在这里插入图片描述
    • 最终效果：

    在这里插入图片描述

    第三个业务：日活跃用户统计

    需求

    • 每天统计最近7日活跃用户的详细信息。
    • 如果计算用户日活情况，需要获取对应的每天用户登录信息，用户登录信息被记录在“ycak”业务库下的“user_login_info”表中，这张表将用户每天登录系统，登出系统的信息记录下来，我们可以将这张表的信息每天增量的抽取到ODS层中，然后把用户的基本信息每天全量抽取到ODS层，然后获取每天活跃的用户信息，进而计算统计出7日用户活跃情况。
    • 这里用户的基本信息包含了四类注册用户的数据，存储在“ycak”业务库中，分别是：
      • user_wechat_baseinfo：微信注册用户
      • user_alipay_baseinfo：支付宝注册用户
      • user_qq_baseinfo：QQ注册用户
      • user_app_baseinfo：App注册用户

    模型设计

    • 将业务需要到的数据表通过 Sqoop 抽取到 ODS 层数据。根据业务我们在数仓中构建“用户”主题，具体数据分层如下：

    在这里插入图片描述

    • ODS：

    在这里插入图片描述

    • EDS：

    在这里插入图片描述

    • 在Hive中创建ODS层对应的表：
    USE `music`;
-- 1. TO_YCAK_USR_D 微信用户日全量表
CREATE EXTERNAL TABLE `TO_YCAK_USR_D` (
    `UID` int,
    `REG_MID` int,
    `GDR` string,
    `BIRTHDAY` string,
    `MSISDN` string,
    `LOC_ID` int,
    `LOG_MDE` int,
    `REG_TM` string,
    `USR_EXP` string,
    `SCORE` int,
    `LEVEL` int,
    `WX_ID` string
) ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCAK_USR_D';

-- 2. TO_YCAK_USR_ALI_D 支付宝用户日全量表
CREATE EXTERNAL TABLE `TO_YCAK_USR_ALI_D` (
    `UID` int,
    `REG_MID` int,
    `GDR` string,
    `BIRTHDAY` string,
    `MSISDN` string,
    `LOC_ID` int,
    `LOG_MDE` int,
    `REG_TM` string,
    `USR_EXP` string,
    `SCORE` int,
    `LEVEL` int,
    `USR_TYPE` string,
    `IS_CERT` string,
    `IS_STDNT` string,
    `ALY_ID` string
) ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCAK_USR_ALI_D';

-- 3. TO_YCAK_USR_QQ_D QQ用户日全量表
CREATE EXTERNAL TABLE `TO_YCAK_USR_QQ_D` (
    `UID` int,
    `REG_MID` int,
    `GDR` string,
    `BIRTHDAY` string,
    `MSISDN` string,
    `LOC_ID` int,
    `LOG_MDE` int,
    `REG_TM` string,
    `USR_EXP` string,
    `SCORE` int,
    `LEVEL` int,
    `QQID` string
) ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCAK_USR_QQ_D';

-- 4. TO_YCAK_USR_APP_D APP用户信息日全量表
CREATE EXTERNAL TABLE `TO_YCAK_USR_APP_D` (
    `UID` int,
    `REG_MID` int,
    `GDR` string,
    `BIRTHDAY` string,
    `MSISDN` string,
    `LOC_ID` int,
    `REG_TM` string,
    `USR_EXP` string,
    `LEVEL` int,
    `APP_ID` string
) ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCAK_USR_APP_D';

-- 5. TO_YCAK_USR_LOGIN_D 用户登录数据日增量表
CREATE EXTERNAL TABLE `TO_YCAK_USR_LOGIN_D` (
    `ID` int,
    `UID` int,
    `MID` int,
    `LOGIN_TM` string,
    `LOGOUT_TM` string,
    `MODE_TYPE` int
) PARTITIONED BY (`data_dt` string)
ROW FORMAT DELIMITED  FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TO_YCAK_USR_LOGIN_D';

-- 6. TW_USR_BASEINFO_D 活跃用户基础信息日增量表
CREATE EXTERNAL TABLE `TW_USR_BASEINFO_D` (
    `UID` int,
    `REG_MID` int,
    `REG_CHNL` string,
    `REF_UID` string,
    `GDR` string,
    `BIRTHDAY` string,
    `MSISDN` string,
    `LOC_ID` int,
    `LOG_MDE` string,
    `REG_DT` string,
    `REG_TM` string,
    `USR_EXP` string,
    `SCORE` int,
    `LEVEL` int,
    `USR_TYPE` string,
    `IS_CERT` string,
    `IS_STDNT` string
) PARTITIONED BY (`data_dt` string)
ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
LOCATION 'hdfs://node01/user/hive/warehouse/music.db/TW_USR_BASEINFO_D';

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 以上表模型中，最终获取7日用户活跃信息从EDS层“TW_USR_BASEINFO_D”表统计得到，这里将统计到的7日活跃用户情况存放在DM层，通过 SparkSQL 直接将结果存放在“user_7days_active”表中，提供查询展示。
    • 以上各个表之间的数据流转关系如下：

    在这里插入图片描述

    数据处理流程

    1. 将数据导入MySQL业务库

    • 第二个业务中已经创建了 ycak 数据库，将里面的数据表删除，然后重新执行 ycak.sql 脚本文件。

    在这里插入图片描述

    2. 使用Sqoop抽取mysql数据到ODS层

    • 在 node03 上执行 sqoop 导入数据脚本，将 MySQL 中的表数据导入到 Hive 数仓中
    • 针对用户注册的4张表，进行全量的导入，脚本 1_extract_mysqldata_to_ods.sh 内容如下：
    #!/bin/bash
ssh hadoop@node03 > /tmp/logs/music_project/user-info.log 2>&1 <<aabbcc
hostname
source /etc/profile

# ycak
## user_wechat_baseinfo 	==>> 	TO_YCAK_USR_D
sqoop import --connect jdbc:mysql://node01:3306/ycak?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table user_wechat_baseinfo --target-dir /user/hive/warehouse/music.db/TO_YCAK_USR_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'
## user_alipay_baseinfo 	==>> 	TO_YCAK_USR_ALI_D
sqoop import --connect jdbc:mysql://node01:3306/ycak?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table user_alipay_baseinfo --target-dir /user/hive/warehouse/music.db/TO_YCAK_USR_ALI_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'
## user_qq_baseinfo 	==>> 	TO_YCAK_USR_QQ_D
sqoop import --connect jdbc:mysql://node01:3306/ycak?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table user_qq_baseinfo --target-dir /user/hive/warehouse/music.db/TO_YCAK_USR_QQ_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'
## user_app_baseinfo 	==>> 	TO_YCAK_USR_APP_D
sqoop import --connect jdbc:mysql://node01:3306/ycak?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table user_app_baseinfo --target-dir /user/hive/warehouse/music.db/TO_YCAK_USR_APP_D/ --delete-target-dir --num-mappers 1 --fields-terminated-by '\t'

aabbcc

echo "all done!"

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 针对用户登录信息表，进行增量导入，脚本 2_incr_extract_mysqldata_to_ods.sh 内容如下：
    #!/bin/bash
currentDate=`date -d today +"%Y%m%d"`
if [ x"$1" = x ]; then
  echo "====没有导入数据的日期，输入日期===="
  exit
else
  echo "====使用导入数据的日期 ===="
  currentDate=$1
fi
echo "日期为 : $currentDate"

# 查询hive ODS层表 to_ycak_usr_login_d 中目前存在的最大的ID
result=`ssh hadoop@node03 "source /etc/profile;hive -e 'select max(id) from music.to_ycak_usr_login_d'" | grep _c0 -A 1`
maxId=`echo ${result} | awk "{print \\$2}"`
if [ x"${maxId}" = xNULL ]; then
  maxId=0
fi
echo "Hive ODS层表 TO_YCAK_USR_LOGIN_D 最大的ID是${maxId}"

ssh hadoop@node03 > /tmp/logs/music_project/user-login-info.log 2>&1 <<aabbcc
hostname
source /etc/profile

## user_login_info 	==>> 	TO_YCAK_USR_LOGIN_D
sqoop import --connect jdbc:mysql://node01:3306/ycak?dontTrackOpenResources=true\&defaultFetchSize=10000\&useCursorFetch=true\&useUnicode=yes\&characterEncoding=utf8 --username root --password 123456 --table user_login_info --target-dir /user/hive/warehouse/music.db/TO_YCAK_USR_LOGIN_D/data_dt=${currentDate} --num-mappers 1 --fields-terminated-by '\t' --incremental append --check-column id --last-value ${maxId}

# 更新Hive 分区
hive -e 'alter table music.to_ycak_usr_login_d add partition(data_dt=${currentDate})'

exit
aabbcc

echo "all done!"

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33

    3. 使用SparkSQL对ODS层数据进行清洗

    在这里插入图片描述

    • 将工程打包并上传到服务器。

    使用Azkaban配置任务流

    1. 脚本准备

    • ① 4 张用户注册信息的 mysql 表数据，全量抽取到 Hive ODS 层的脚本 1_extract_mysqldata_to_ods.sh
    • ② 1张用户登录信息的 mysql 表数据，全量抽取到 Hive ODS 层的脚本 2_incr_extract_mysqldata_to_ods.sh
    • ③ 根据 ODS 层表数据，得到用户基本信息表的脚本 3_generate_tw_usr_baseinfo_d.sh
    #!/bin/bash
currentDate=`date -d today +"%Y%m%d"`
if [ x"$1" = x ]; then
	echo "====使用自动生成的今天日期===="
else
	echo "====使用 Azkaban 传入的日期===="
	currentDate=$1
fi
echo "日期为: $currentDate"
ssh hadoop@node01 > /tmp/logs/music_project/user-info.log 2>&1 <<aabbcc
hostname
cd /bigdata/install/spark-2.3.3-bin-hadoop2.7/bin
./spark-submit --master yarn --class com.yw.musichw.eds.user.GenerateTwUsrBaseinfoD \
    /bigdata/data/music_project/musicwh-1.0.0-SNAPSHOT-jar-with-dependencies.jar $currentDate
exit
aabbcc

echo "all done!"

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18

    2. 编写Azkaban各个Job组成任务流

    • 编写 user-info.flow，内容如下：
    nodes:
  - name: Job1_ExtractMySQLDataToODS
    type: command
    config:
      command: sh 1_extract_mysqldata_to_ods.sh
      command.1: sh 2_incr_extract_mysqldata_to_ods.sh ${mydate}

  - name: Job2_GenerateTwUsrBaseinfo
    type: command
    config:
      command: sh 3_generate_tw_usr_baseinfo_d.sh ${mydate}
    dependsOn:
      - Job1_ExtractMySQLDataToODS

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 将以上3个脚本文件、 user-info.flow 与 flow20.project 压缩生成 zip 文件 user-info.zip

    3. 清空数据

    • 在 node03 节点，编写脚本 vim drop_user_tables.sql，内容如下：
    drop table `music`.`to_ycak_usr_ali_d`;
drop table `music`.`to_ycak_usr_app_d`;
drop table `music`.`to_ycak_usr_d`;
drop table `music`.`to_ycak_usr_login_d`;
drop table `music`.`to_ycak_usr_qq_d`;
drop table `music`.`tw_usr_baseinfo_d`;

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 执行命令：hive -f drop_user_tables.sql ，删除表。由于这些都是外部表，真正的数据还在 HDFS，所以还需要删除相关的数据。
    • 然后重新创建 hive 表，编写脚本 vim create_user_tables.sql，内容在前面模型设计这一小节。
    • 执行命令 hive -f create_user_tables.sql，创建表。

    4. 提交Azkaban作业

    • 启动Azkaban服务，并在 Azkaban 的 web server ui界面创建项目，然后上传项目 zip 文件user-info.zip

    在这里插入图片描述

    • 查看任务，配置任务参数，并执行

    在这里插入图片描述

    • 执行成功后，最终结果保存到了 mysql 表中

    在这里插入图片描述

    使用Superset数据可视化

    • 添加数据表：依次点击 Data → Datasets → 添加，添加“song_result”库下的表“user_7days_active”。

    在这里插入图片描述

    • 修改表中对应字段显示名称：

    在这里插入图片描述

    • 处理结果中的空值，例如处理生日如果为空，则显示无信息，“数据源”->“数据表”，找到列标签中对应的生日列，表达式处理空值
    case when BIRTHDAY is null then '无信息' when BIRTHDAY = 'null' then '无信息' else BIRTHDAY end

case when REG_DT is null then '无信息' when REG_DT = 'null' then '无信息' else REG_DT end

    • 1
    • 2
    • 3

    在这里插入图片描述

    • 编辑图表《日活跃用户Top100信息》：

    在这里插入图片描述

    • 最终展示图表：

    在这里插入图片描述

  • 相关阅读:
    02第二课 指标与指标体系
    BI系统有哪些？新手怎么选？
    ActiveMQ 笔记（十）Linux部署：单机与集群部署流程
    无代码基础？快来试试这款无需会代码也能轻松上手的数据可视化软件吧
    【WebSocket&IndexedDB】node+WebSocket&IndexedDB开发简易聊天室
    Geotrust的SSL证书有哪些特点？
    JVM上篇之类加载子系统
    Web项目 - 登录注册业务逻辑
    前端如何画图表charts？
    uniapp开发的多端APP源码
  • 原文地址：https://blog.csdn.net/yangwei234/article/details/125365731
