VoLTE基础自学系列 | VoLTE中的DNS和eNUM需要定哪些资源记录？

视频来源：51学通信《VoLTE基础》

一边学习一边整理老师的课程内容及试验笔记，并与大家分享，侵权即删，谢谢支持！

附上汇总贴：VoLTE基础自学系列 | 汇总_COCOgsta的博客-CSDN博客

---

VoLTE中的DNS在架构中的位置

VoLTE中的DNS的主要信令流程场景

VoLTE中的DNS主要用于节点的寻址， 主要使用环境有：

• IMS内部

• IMS-CS

• CS-IMS

按网元分类，主要使用场景有：

1. I-CSCF的寻址

• IMS注册流程中P-CSCF寻址I-CSCF

• 呼叫流程中主叫侧S-CSCF寻址被叫侧I-CSCF

• CS用户做主叫， MG CF寻址被叫侧I-CSCF

1. S-CSCF的寻址

• I-CSCF寻址S-CSCF

1. MGCF的寻址

• IMS与PSTN互通时， S-CSCF/BG CF寻址MGCF

1. AS的寻址

• S-CSCF根据iFC触发寻址AS

什么是IMS网络中的ENUM？

ENUM：E.164 Number URI Mapping(电话号码映射)

这个名字包含了以下几层含义：

1）是为电话呼叫业务服务的

2）完成的是电话号码的映射

3）完成的是映射功能，而不是转换或翻译功能(和DNS相区别)

4）主要用于呼叫过程中

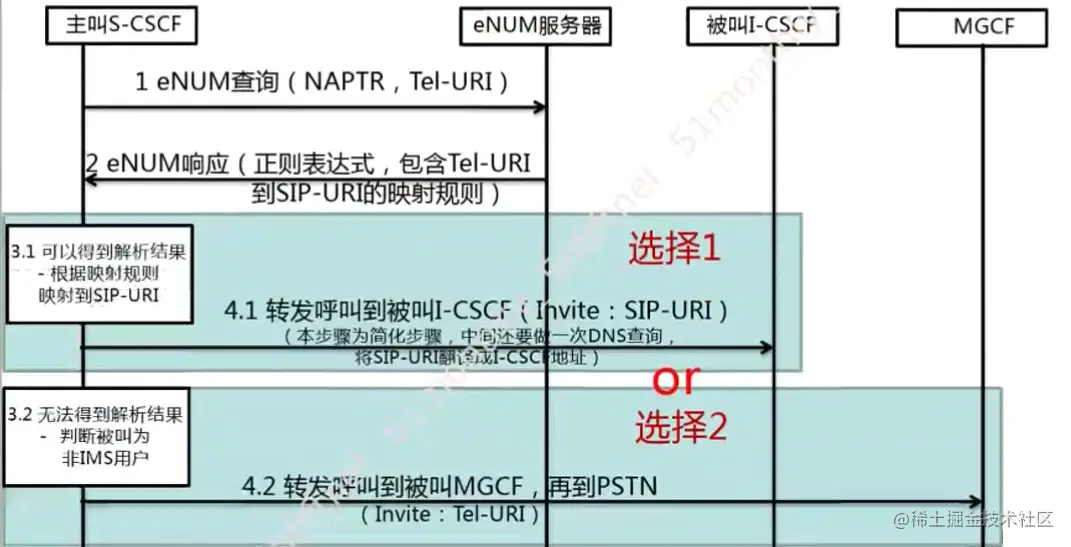

在IMS主叫信令过程中的应用

注：本例主叫为IMS用户，被叫为IMS用户或PSTN用户。

DNS/eNUM都要用到的NAPTR记录

NAPRT RR：根据域名获得"replacement“这个输出。

Flags：意思是DNS将按照"replacement"查询另一个SRV RR

Service："SIP+D2T"意思是SIP承载于TCP之上，"SIP+D2U”意思是SIP承载于UDP之上。

Regexp：" "意思是所有的过滤条件。

NATTR（Naming Authority Pointer）RR

NAPTR RRs经常被用于定位域名相对应的节点。

在NAPTR查询中， 输入是E.164号码， 输出是URI。因此NAPTR查询支持E.164到URI(E2U) 转换的业务。

一个NAPTR RR包括如下关键参数：

SRV记录

DNS SRV(SeRVice) 记录返回节点的主机名和端口， 可用于负荷分担的目的。

DNS中所定义的I-CSCF解析资源记录

1. I-CSCF的NAPTR记录：

1. I-CSCF的SRV记录：

1. I-CSCF的A记录：

备注：

请将资源记录中的后缀51xuetongxin.com，脑补为mnc0xx.mcc460.3gppnetwork.org

DNS中所定义的S-CSCF解析资源记录

1. S-CSCF的NAPTR记录：

1. S-CSCF的SRV记录：

1. S-CSCF的A记录：

备注：

请将资源记录中的后缀51xuetongxin.com，脑补为mnc0xx.mcc460.3gppnetwork.org

DNS中所定义的AS解析资源记录

1. MMTel AS的NAPTR记录：

1. MMTel AS的SRV记录：

1. MMTel AS的A记录：

备注：

请将资源记录中的后缀51xuetongxin.com，脑补为mnc0xx.mcc460.3gppnetwork.org

DNS中所定义的MGCF解析资源记录

1. MGCF的NATPR记录：

1. MGCF的SRV记录：

1. MGCF的A记录：

备注：

请将资源记录中的后缀51xuetongxin.com，脑补为mnc0xx.mcc460.3gppnetwork.org

DNS中所定义的ATCF解析资源记录

1. ATCF的NAPTR记录：

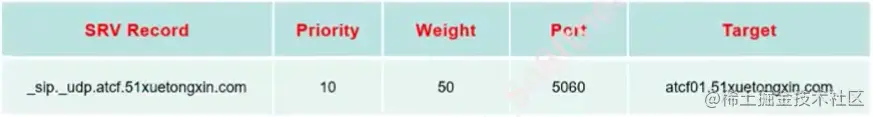

1. ATCF的SRV记录：

1. ATCF的A记录：

备注：

请将资源记录中的后缀51xuetongxin.com，脑补为mnc0xx.mcc460.3gppnetwork.org

eNUM中所定义的Tel-URI解析NAPTR记录

备注：

本例是对Tel-URI为+8613907316666进行eNUM解析示例。

eNUM：NAPTR记录中的正则表达式

NAPTR记录中Regexp字段中实际由惊叹号(!) 分割的两部分组成，"!!!"。第一部分为正规表达式， 第二部分是一个URI字符串。它表示， 如果合乎正规表达式的查询请求， 返回才可以替换成后面的URI字符串， 否则返回空值。

正规表达式中常见的几个特殊符号的含义：

^---起始符号 $----行尾符号 .----任何字符

*----通配符，匹配所有符号 +-------字符至少重复出现一次以上

正则表达式的例子

一个例子：

(代表只有主叫号码是8610开头的，才可以拨打 861087654321这个电话号码)
