M.2接口电路设计

M.2接口有SATA和PCIE两种总线，协议分别是AHC 。NVME,非易失性内存主机控制器接口规范(Non-Volatile Memory express),是一个逻辑设备接口规范。

NVME

  NVME协议跑在PCIE总线上，由于速率的不同，耦合电容的选取值有所不同，PCIE1.0和PCIE2.0的AC耦合电容选取值的范围在75nf-265nf（可以选用0.1uF的电容）； PCIE3.0的AC耦合电容选取值的范围在176nf-265nf（可以选用0.22uF的电容）；

PCIE时钟需要100nF电容耦合

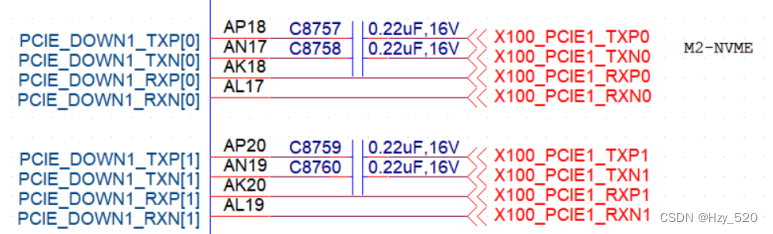

CPU端设计，需要在TX端加电容，如下图：

M.2接口端设计如下：

        如果PCIE够用，M.2接口最大可以接入四对PCIE。两对也可以使用，只是 速率低一些。

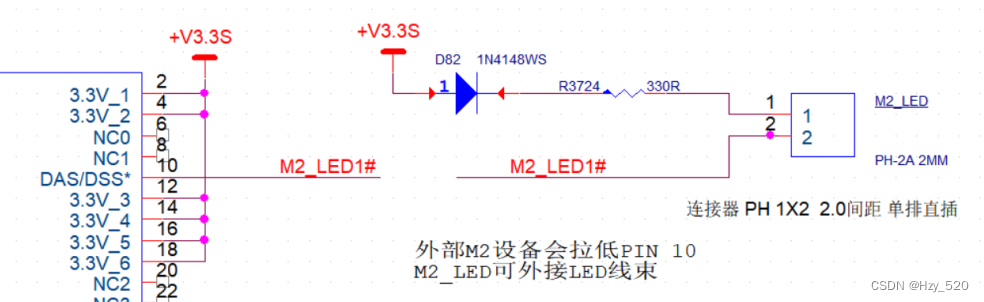

下图便是LED的设计，外部M.2设备会在通讯是操作PIN10，所以板卡设计上可以设计一个LED，也可以做一个座子，可以接入LED线束。



M.2的座子，69PIN是区分设备是PCIE还是SATA设备。

        NC,H 为PCIE

        GND,L为SATA

如果考虑周到一些，可以在电源上再多加一些东西，如下：

 使用FB隔离电源，加TVS管，保护后级电源。



SATA

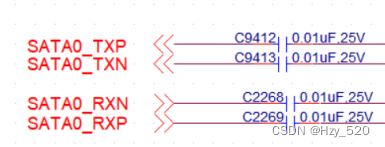

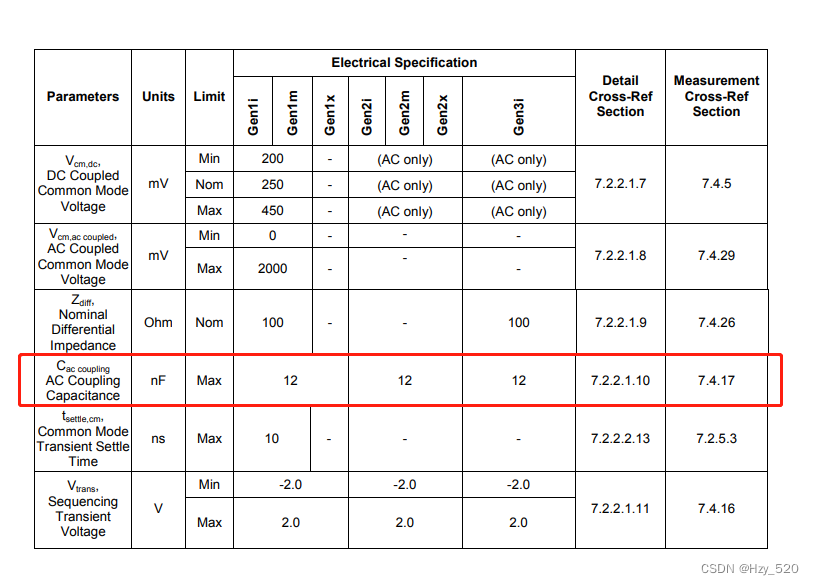

走SATA的话，耦合电容需要是12nF以下
