合宙ESP32C3 更换Flash调整固件教程分享

合宙ESP32C3 更换Flash调整固件教程分享

• 合宙官方的固件编译指南：https://wiki.luatos.com/develop/compile/ESP32C3.html
• 合宙给出的更换flash的文档说明：https://wiki.luatos.com/chips/esp32c3/change_flash.html?highlight=flash

我主要来补充一下在成功编译之路上的坑坑洼洼，官方的教程有讲的就一比带过，或划重点说明。

更换Flash调整固件步骤

1. 将ESP32C3项目clone到与LuatOS主仓库的同级目录。


2. 更新分区表文件:partitions.csv

默认项目下面有3个分区表配置文件,分别是默认的4MB，另外的8MB、16MB。根据个人更换flash大小，选择对应的分区表文件。8MB和16MB的分区表文件改成默认的原来4MB的分区表文件名partitions.csv
我这里将16MB的改成默认的partitions.csv文件后的内容是这样的。你不需要修改文件内容，安装官方给出的教程是：只需将原来的默认的4MB的partitions.csv文件移走或删除，然后根据自己实际更换的flash容量重命名对应的容量分区表名字即可。实际上是需要安装原来4MB的分区表配置文件来调整现有的8MB或16MB的分区表配置文件的。

• 16MB修改分区表配置前的内容：

• 修改后的16MB的分区表内容：

• 如果不安装上面的分区表修改，将会导致最后生成的Soc文件无法上传Lua脚本。

• 修改Soc_tools文件夹下的json文件内容


• 打开ESP-IDF命令提示符窗口


• 通过菜单命令定位到项目文件夹;cd C:\Users\Administrator\Desktop\Luat_project\LuatOS-ESP32


• 设置esp32型号:idf.py set-target esp32c3


• 调用idf.py menuconfig修改flash配置文件信息


• 通过键盘方向键移到“Serial flasher config”回车进入


• 移动到flash size选项，根据自己更换的flash大小选择8MB或者16MB

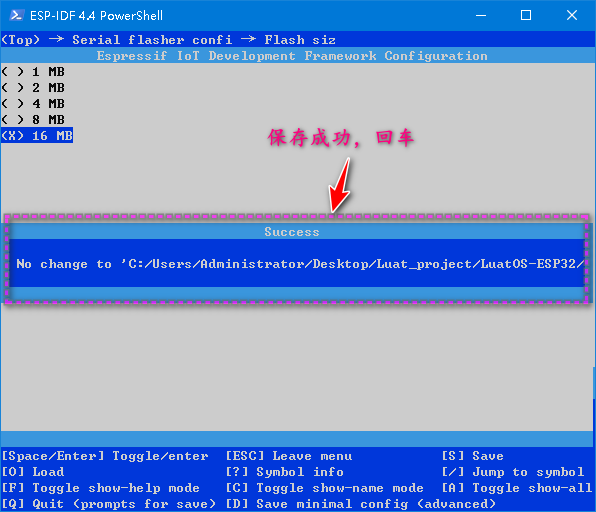

• 然后按s进行保存，弹出的对话框回车确认



• 按Q键退出设置窗口，回到命令提示符窗口

upycraft v1.1+flash+EspFlashDownload.rar

rar 0星 超过10%的资源 14.32MB

下载

• 接下来执行idf.py build编译项目

由于编译实在太长了，我就不在这里重复演示放图了。

• 编译完成的信息如下：

打包生成Soc文件

• 继续接着上面编译完成的命令提示符窗口，输入cd tools，定位到C:\Users\Administrator\Desktop\Luat_project\LuatOS-ESP32\tools这个文件夹下

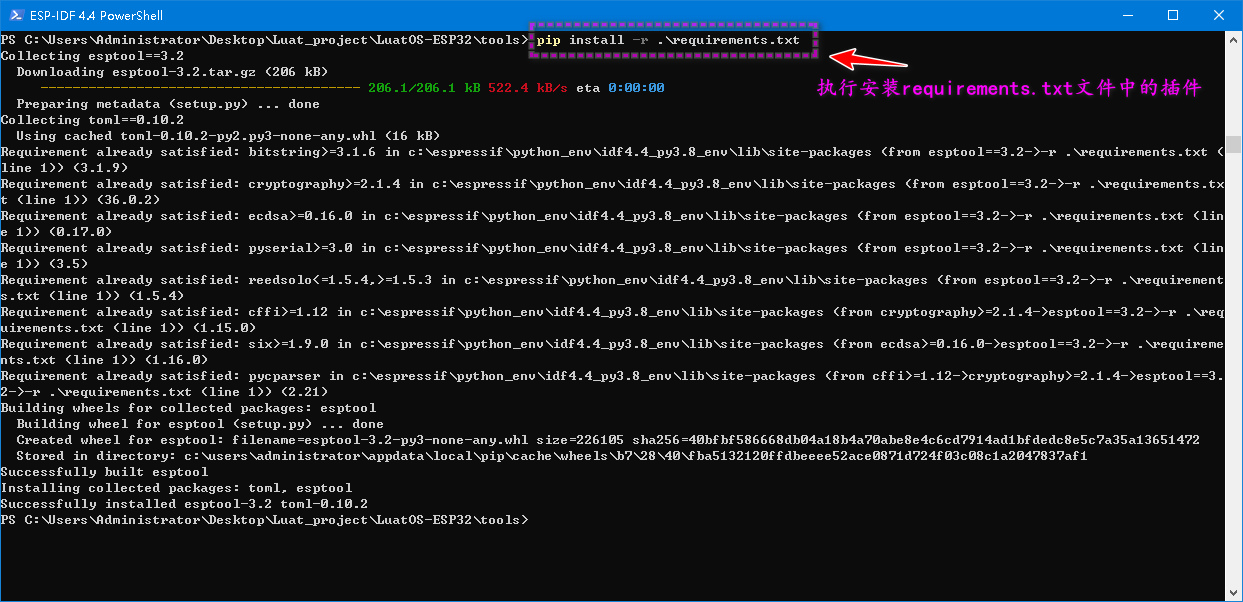

  - 执行"pip install -r .\requirements.txt"命令：用来安装所需打打包插件。

• 打包生成Soc烧录文件程序“python .\esp32v3.py -t esp32c3 -p”命令


到这里已经大功告成！

分享16MB的打包好的Soc文件

包含2个：一个是标准版的，一个带USB调试输出的

链接：https://pan.baidu.com/s/1n5nQnhcnsyP00fk-j3vFXg
提取码：prr8
