AUTOCAD——形位公差如何标注、CAD打断于点的操作

如何在CAD图纸中标注形位公差？

执行方式

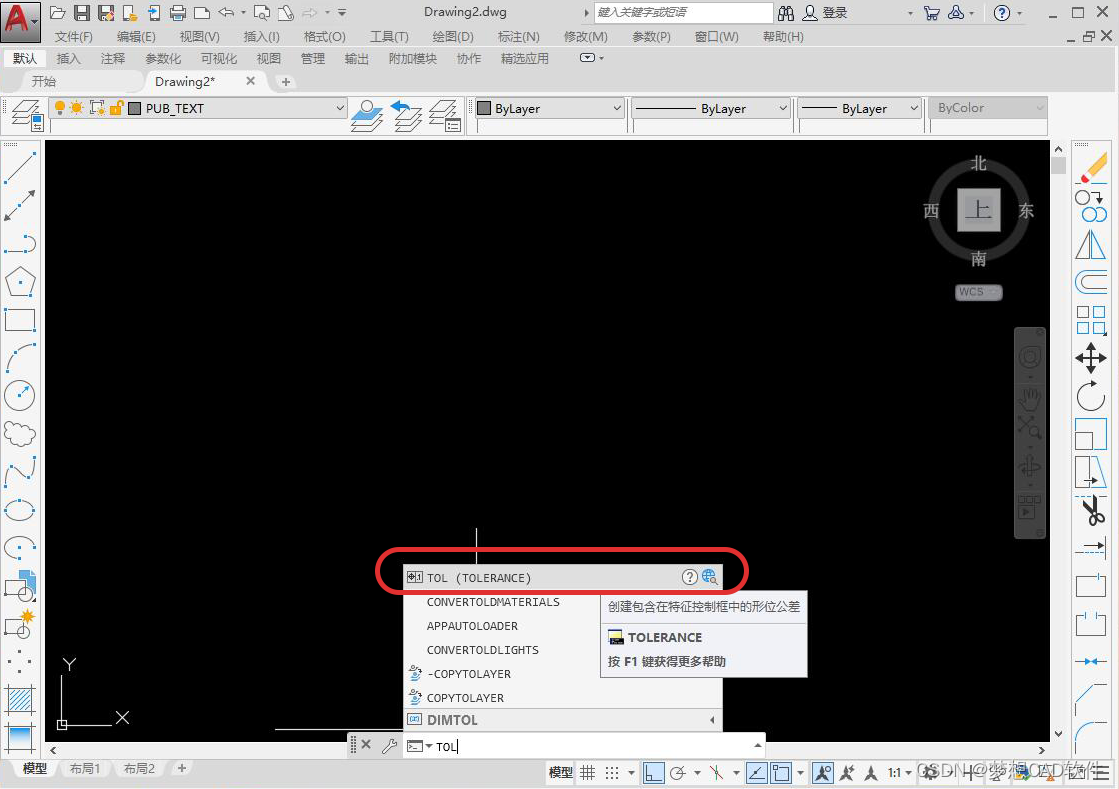

1.输入形位公差命令“TOLERANCE”（快捷键：TOL），按下空格键。

形位公差命令
在这里插入图片描述

2.在弹出的形位公差对话框，点击符号下面的黑方框，选择特征符号。

特征符号
在这里插入图片描述

3.然后点击公差前的黑框，插入直径符号，再输入公差数值。

插入直径符号
在这里插入图片描述

公差数值
在这里插入图片描述

4.最后创建基准参照值，选择基准符号。

基准参照值
在这里插入图片描述

基准符号
在这里插入图片描述

5.点击确定，接着鼠标左键点击确定形式公差插入位置，形位公差标注完成。

插入位置
在这里插入图片描述

标注完成
在这里插入图片描述

今天我们用CAD梦想画图软件的打断命令来操作一个断点功能。

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

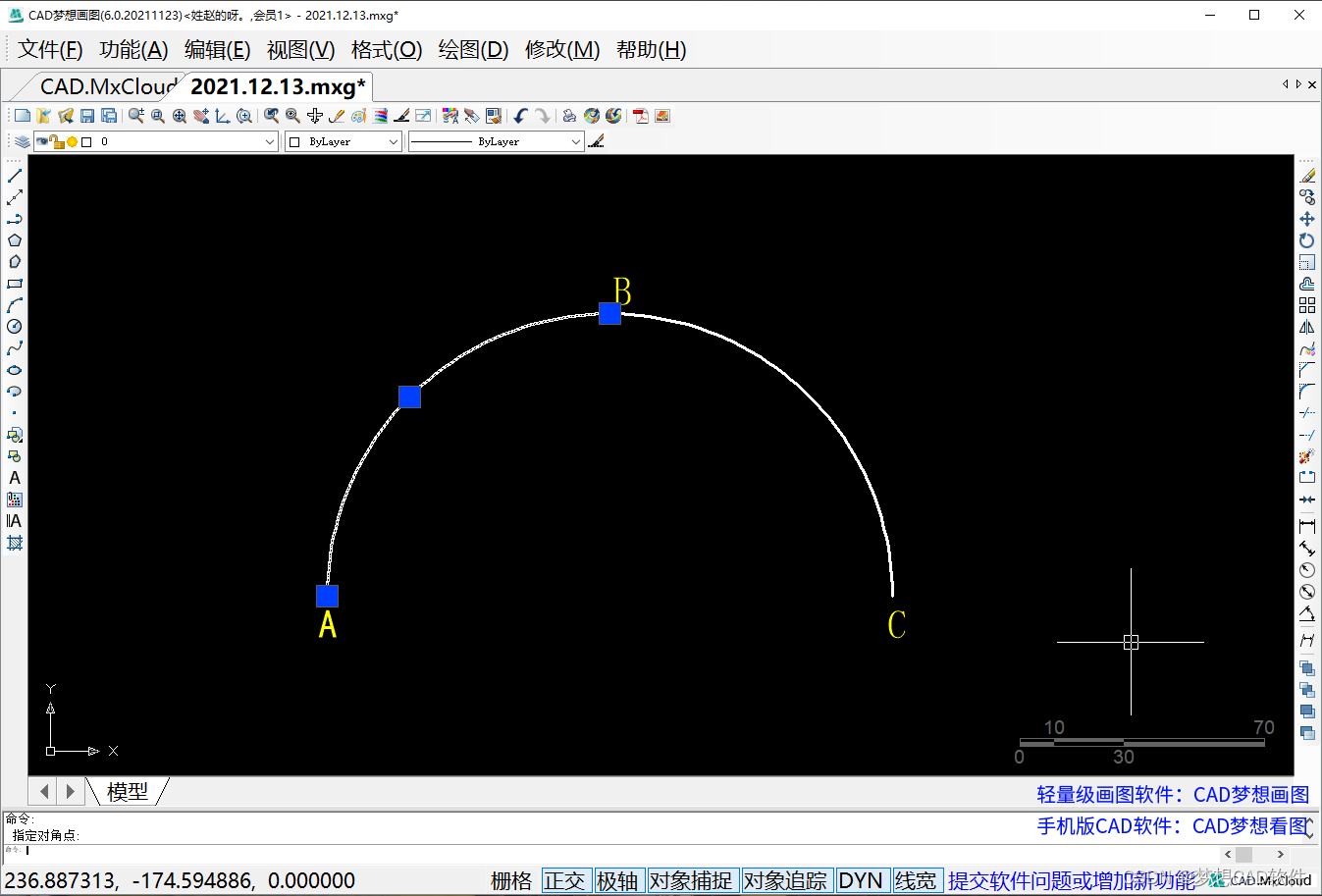

1.如下图所示是一条半圆弧，两端分别是A、C点中点为B点，我们要在不删除任何内容的情况下在B点处将这条半圆弧打断为两条圆弧：

目标对象
在这里插入图片描述

2.输入打断命令（break），选择对象为半圆弧，如下图所示：

选择对象
在这里插入图片描述

3.接着在输入F，选择B点处为第一个打断点，如下图所示：

第一个打断点
在这里插入图片描述

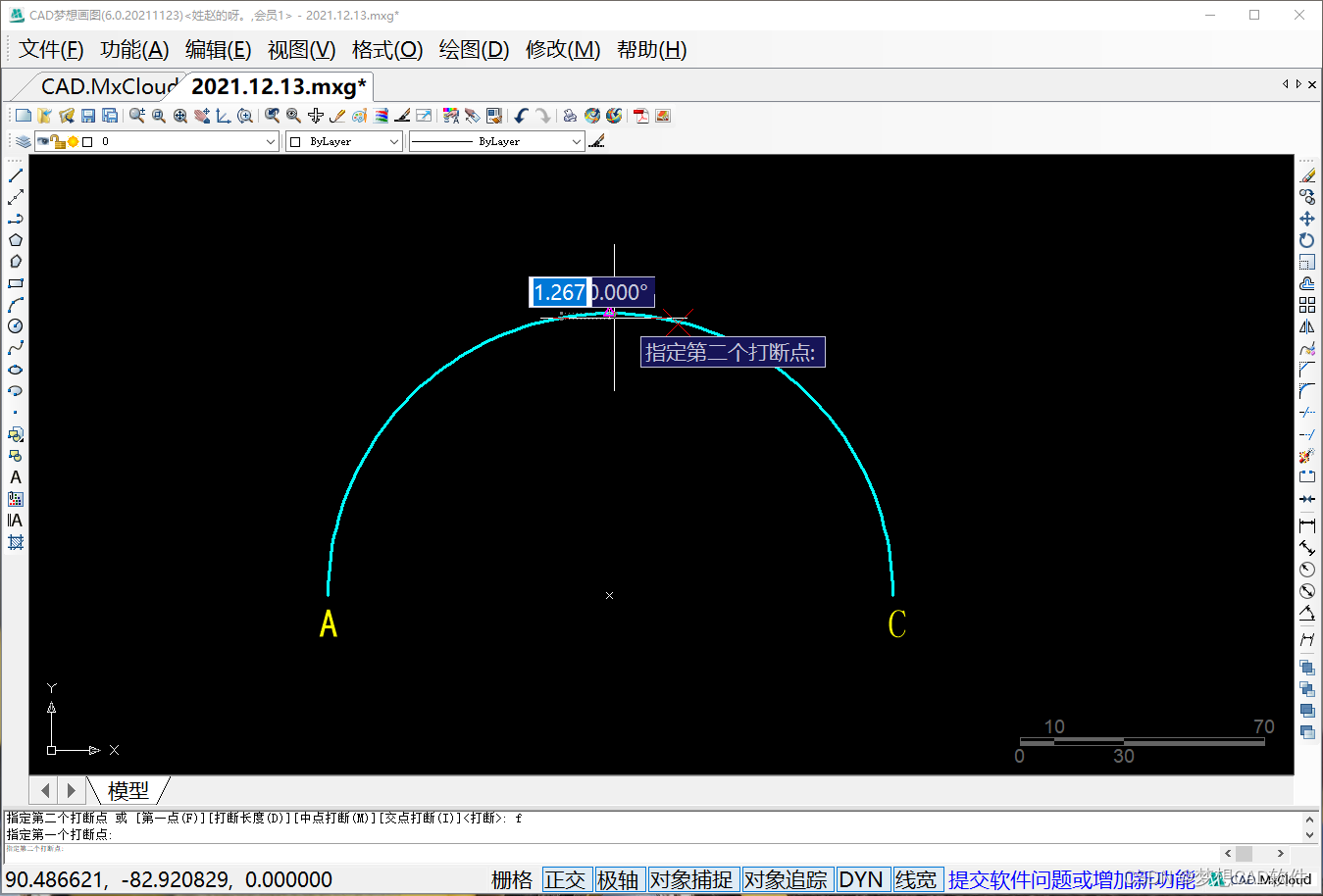

4.第二个打断点我们也选择为B点处，如下图所示：

第二个打断点
在这里插入图片描述

5.打断完成之后对象颜色变为白色，我们选择左边的一部分就会发现半圆弧已经分为两条圆弧段了，如下图所示：

打断完成
在这里插入图片描述
