基于扰动观察法的光伏mppt最大功率控制matlab仿真

基于扰动观察法的光伏mppt最大功率控制matlab仿真

1 扰动观察法的原理
扰动观察法的原理是给定系统一个方向的电压扰动，检测光伏电池输出功率变化情况，根据输出功率的递增递减趋势来判断系统下一步的扰动方向，通过对扰动方向的调整来使光伏电池始终工作在MPP处。具体寻优过程如图3-4所示，流程图如图3-5所示。

对当前时刻电压电流进行采样相乘得到功率，通过与上时刻的功率值做对比，得出当前时刻与上一时刻功率的差值∆P，若∆P>0，说明此时的工作点位置位于Pm的左侧，电压变动方向如图3-4中a到b所示，应继续向此方向施加扰动∆U。相反若∆P<0，说明此时的工作点位置位于Pm的右侧，电压变动方向如图3-4中c到d所示，此时应向相反的方向施加扰动∆U。达到MPP的理想情况为∆P=0时，但是实际情况下∆U会一直存在追踪系统中，使其在MPP附近持续震荡。

扰动观察法中扰动电压∆U的取值会影响算法寻优的性能，难以同时兼顾追踪精度和追踪速度。若选取的扰动量过大，追踪到Pm附近的时间缩短，但在Pm附近的震荡加剧，精度降低。若选取的扰动量过小，追踪到Pm附近的精度提高，但在Pm附近的速度降低，到达最优区域内的时间延长。

2 算例
温度：25，Isc=8.58,Im=7.94,Uoc=22,Um=17.7,光照可变，如下：

3 仿真如下

4 仿真结果
1）光伏电压

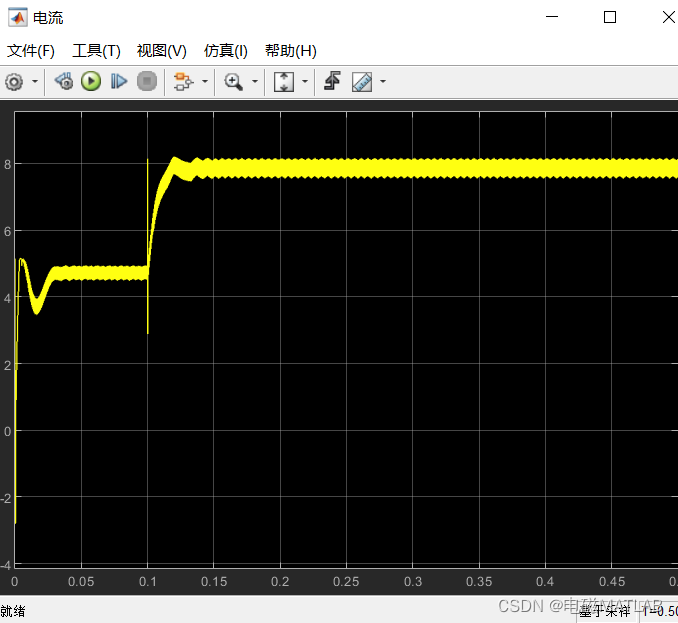

2）光伏电流

3）mppt控制后电压

5 仿真下载链接
链接：https://mp.weixin.qq.com/s?__biz=Mzg4MTc1MjE2Mg==&mid=2247484461&idx=1&sn=db60230348d1bd6ee73e4a05532ad8ca&chksm=cf606520f817ec360adcdb7f87d1fdd78eb2b4c5a7b3b9489d684d08c79a9500c201d994a87d&token=397064203&lang=zh_CN#rd
