OpenFeign【与Feign关系 OpenFeign详解】

1. 远程调用

远程调用怎么理解呢？

远程调用和本地调用是相对的，那我们先说本地调用更好理解些，

• 本地调用就是同一个 Service 里面的方法 A 调用方法 B。
• 那远程调用就是不同 Service 之间的方法调用。Service 级的方法调用，我们自己构造请求URL和请求参数，就可以发起远程调用了。

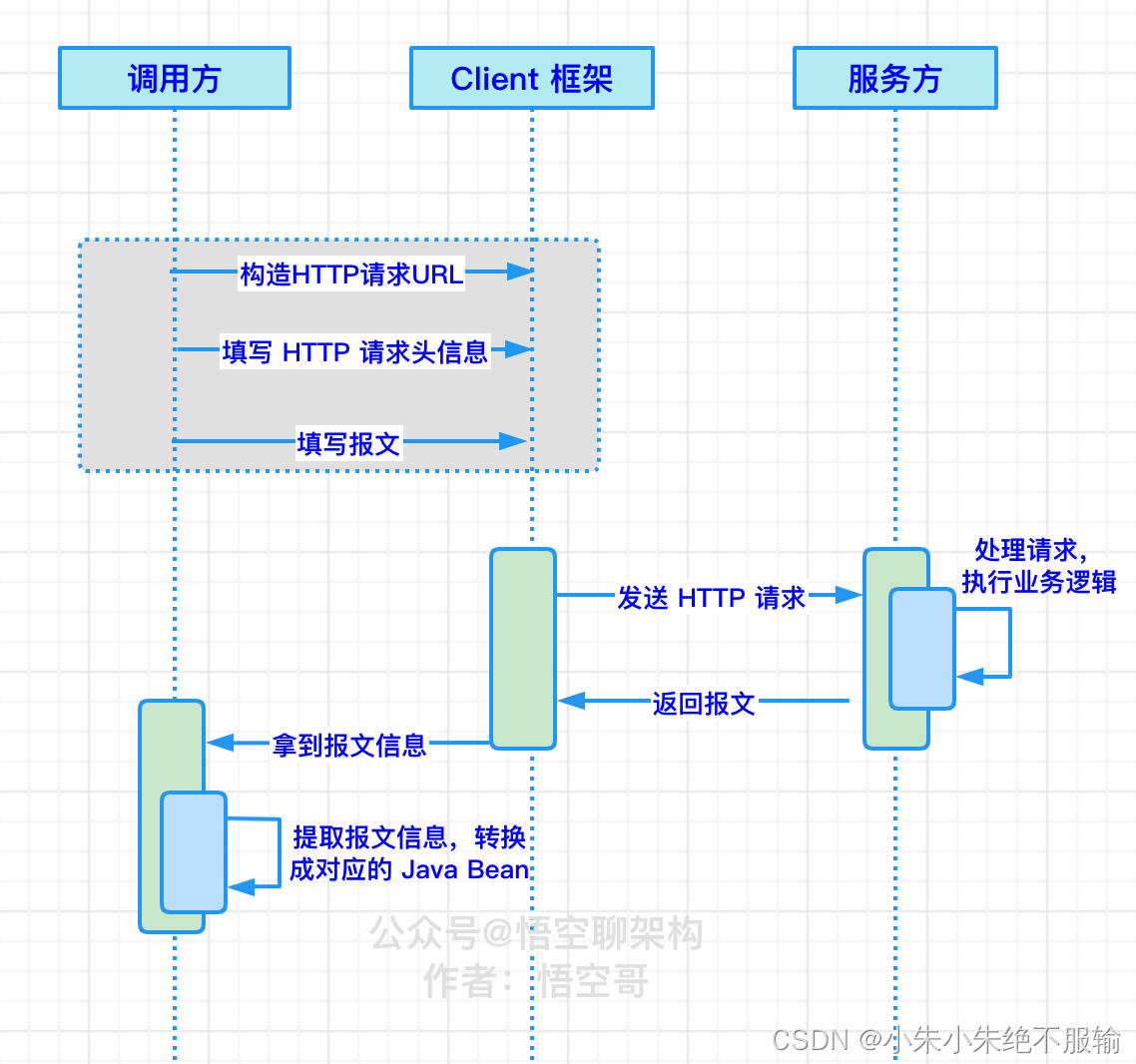

在服务之间调用的话，我们都是基于 HTTP 协议，一般用到的远程服务框架有 OKHttp3，Netty, HttpURLConnection 等。其调用流程如下：
图片来源：悟空聊架构，下同。

但是这种虚线方框中的构造请求的过程是很繁琐的，有没有更简便的方式呢？

Feign 就是来简化我们发起远程调用的代码的，那简化到什么程度呢？简化成就像调用本地方法那样简单。

类似开源项目 PassJava 中的远程调用的代码：

//远程调用拿到该用户的学习时长
R memberStudyTimeList = studyTimeFeignService.getMemberStudyTimeListTest(id);
1
2

而 Feign 又是 Spring Cloud 微服务技术栈中非常重要的一个组件，如果让你来设计这个微服务组件，你会怎么来设计呢？

我们需要考虑这几个因素：

• 如何使远程调用像本地方法调用简单？（包扫描+动态代理）
• Feign 如何找到远程服务的地址的？
• Feign 是如何进行负载均衡的？（Feign 如何和 Ribbon 一起工作的）

接下来我们围绕这些核心问题来一起看下 Feign 的设计原理。

2. Feign 和 OpenFeign

OpenFeign 组件的前身是 Netflix Feign 项目，它最早是作为 Netflix OSS 项目的一部分，由 Netflix 公司开发。后来 Feign 项目被贡献给了开源组织，于是才有了我们今天使用的 Spring Cloud OpenFeign 组件。

Feign 和 OpenFeign 有很多大同小异之处，不同的是 OpenFeign 支持 MVC 注解。

可以认为 OpenFeign 为 Feign 的增强版。

简单总结下 OpenFeign 能用来做什么：

• OpenFeign 是声明式的 HTTP 客户端，让远程调用更简单。
• 提供了HTTP请求的模板，编写简单的接口和插入注解，就可以定义好HTTP请求的参数、格式、地址等信息
• 整合了Ribbon（负载均衡组件）和 Hystix（服务熔断组件），不需要显示使用这两个组件
• Spring Cloud Feign 在 Netflix Feign的基础上扩展了对SpringMVC注解的支持

3. OpenFeign 如何用？

OpenFeign 的使用也很简单，这里还是用开源 SpringCloud 项目 PassJava 作为示例。

Member 服务远程调用 Study 服务的方法 memberStudyTime()，如下图所示。

第一步：Member 服务需要定义一个 OpenFeign 接口：

@FeignClient("passjava-study")
public interface StudyTimeFeignService {
    @RequestMapping("study/studytime/member/list/test/{id}")
    public R getMemberStudyTimeListTest(@PathVariable("id") Long id);
}
1
2
3
4
5

我们可以看到这个 interface 上添加了注解@FeignClient，而且括号里面指定了服务名：passjava-study。显示声明这个接口用来远程调用 passjava-study服务。

第二步：Member 启动类上添加 @EnableFeignClients注解开启远程调用服务，且需要开启服务发现。如下所示：

@EnableFeignClients(basePackages = "com.jackson0714.passjava.member.feign")
@EnableDiscoveryClient
1
2

第三步：Study 服务定义一个方法，其方法路径和 Member 服务中的接口 URL 地址一致即可。

URL 地址：“study/studytime/member/list/test/{id}”

@RestController
@RequestMapping("study/studytime")
public class StudyTimeController {
    @RequestMapping("/member/list/test/{id}")
    public R memberStudyTimeTest(@PathVariable("id") Long id) {
       ...
    }
}
1
2
3
4
5
6
7
8

第四步：Member 服务的 POM 文件中引入 OpenFeign 组件。

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-openfeign</artifactId>
</dependency>
1
2
3
4

第五步：引入 studyTimeFeignService，Member 服务远程调用 Study 服务即可。

Autowired
private StudyTimeFeignService studyTimeFeignService;
1
2

studyTimeFeignService.getMemberStudyTimeListTest(id);

通过上面的示例，我们知道，加了 @FeignClient 注解的接口后，我们就可以调用它定义的接口，然后就可以调用到远程服务了。

这里你是否有疑问：为什么接口都没有实现，就可以调用了？

OpenFeign 使用起来倒是简单，但是里面的原理可没有那么简单，OpenFeign 帮我们做了很多事情，接下来我们来看下 OpenFeign 的架构原理。

4. 梳理 OpenFeign 的核心流程

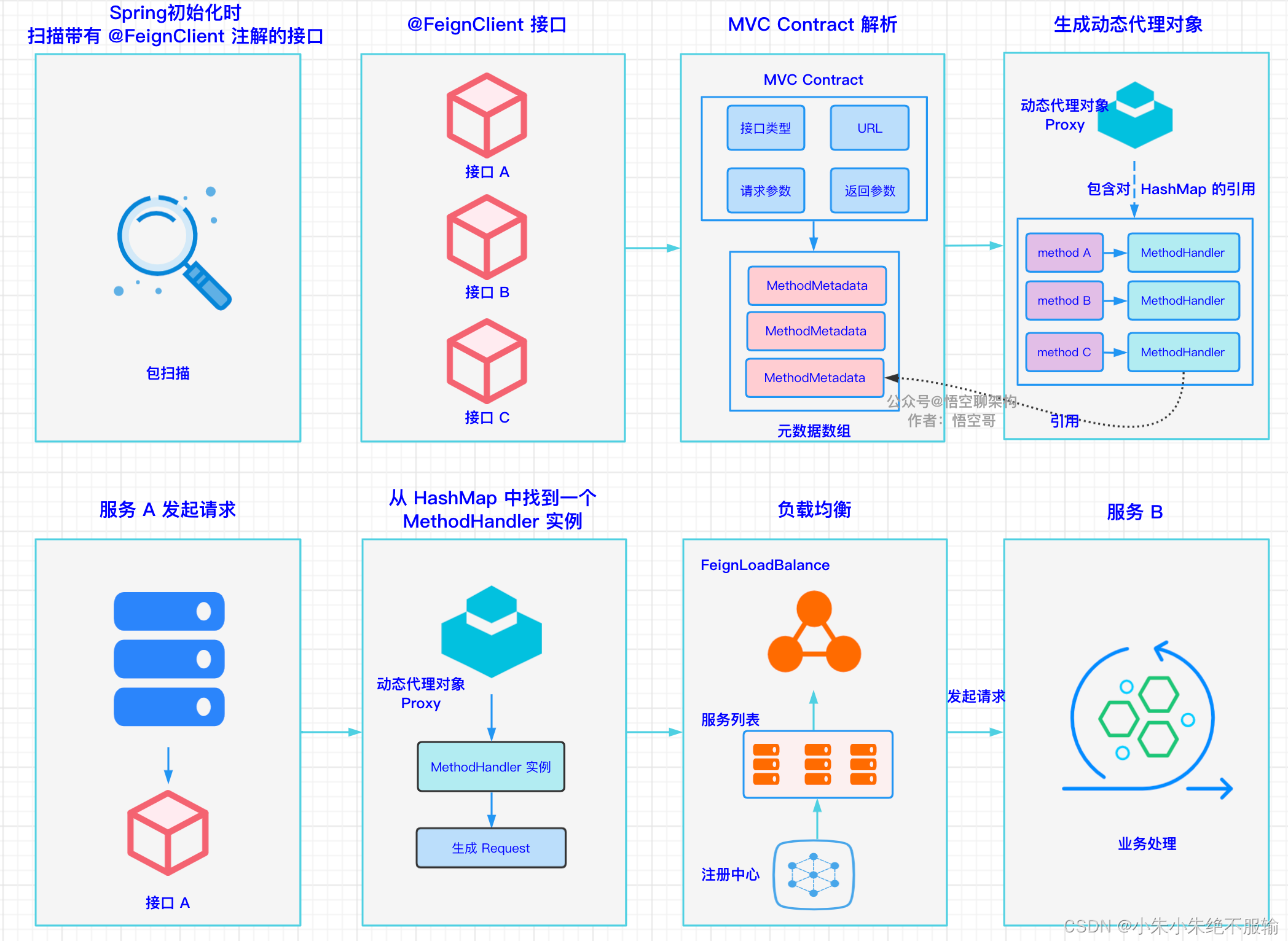

先看下 OpenFeign 的核心流程图：

• 1、在 Spring 项目启动阶段，服务 A 的OpenFeign 框架会发起一个主动的扫包流程。
• 2、从指定的目录下扫描并加载所有被 @FeignClient 注解修饰的接口，然后将这些接口转换成 Bean，统一交给 Spring来管理。
• 3、根据这些接口会经过 MVC Contract 协议解析，将方法上的注解都解析出来，放到 MethodMetadata 元数据中。
• 4、基于上面加载的每一个 FeignClient 接口，会生成一个动态代理对象，指向了一个包含对应方法的 MethodHandler 的HashMap。MethodHandler 对元数据有引用关系。生成的动态代理对象会被添加到 Spring 容器中，并注入到对应的服务里。
• 5、服务 A 调用接口，准备发起远程调用。
• 6、从动态代理对象 Proxy 中找到一个 MethodHandler 实例，生成 Request，包含有服务的请求 URL（不包含服务的IP）。
• 7、经过负载均衡算法找到一个服务的 IP 地址，拼接出请求的 URL
• 8、服务 B 处理服务 A 发起的远程调用请求，执行业务逻辑后，返回响应给服务 A。

针对上面的流程，我们再来看下每一步的设计原理。首先主动扫包是如何扫的呢？

5. OpeFeign 包扫描原理

上面的 PassJava 示例代码中，涉及到了一个 OpenFeign 的注解：@EnableFeignClients。根据字面意思可以知道，可以注解是开启 OpenFeign 功能的。

包扫描的基本流程如下：

（1）@EnableFeignClients 这个注解使用 Spring 框架的 Import 注解导入了 FeignClientsRegistrar 类，开始了 OpenFeign 组件的加载。PassJava 示例代码如下所示。

// 启动类加上这个注解
@EnableFeignClients(basePackages = "com.jackson0714.passjava.member.feign")
// EnableFeignClients 类还引入了 FeignClientsRegistrar 类
@Import(FeignClientsRegistrar.class)
public @interface EnableFeignClients {
  ...
}
1
2
3
4
5
6
7

（2）FeignClientsRegistrar 负责 Feign 接口的加载。

源码如下所示：

@Override
public void registerBeanDefinitions(AnnotationMetadata metadata,
      BeanDefinitionRegistry registry) {
   // 注册配置
   registerDefaultConfiguration(metadata, registry);
   // 注册 FeignClient
   registerFeignClients(metadata, registry);
}
1
2
3
4
5
6
7
8

（3）registerFeignClients 会扫描指定包。

核心源码如下，调用 find 方法来查找指定路径 basePackage 的所有带有 @FeignClients 注解的带有 @FeignClient 注解的类、接口。

Set<BeanDefinition> candidateComponents = scanner
      .findCandidateComponents(basePackage);
1
2

（4）只保留带有 @FeignClient 的接口。

// 判断是否是带有注解的 Bean。
if (candidateComponent instanceof AnnotatedBeanDefinition) {
  // 判断是否是接口
   AnnotatedBeanDefinition beanDefinition = (AnnotatedBeanDefinition) candidateComponent;
   AnnotationMetadata annotationMetadata = beanDefinition.getMetadata();
  // @FeignClient 只能指定在接口上。
   Assert.isTrue(annotationMetadata.isInterface(),
         "@FeignClient can only be specified on an interface");
1
2
3
4
5
6
7
8

接下来我们再来看这些扫描到的接口是如何注册到 Spring 中。

6. 注册 FeignClient 到 Spring 的原理

还是在 registerFeignClients 方法中，当 FeignClient 扫描完后，就要为这些 FeignClient 接口生成一个动态代理对象。

顺藤摸瓜，进到这个方法里面，可以看到这一段代码：

BeanDefinitionBuilder definition = BeanDefinitionBuilder
      .genericBeanDefinition(FeignClientFactoryBean.class);
1
2

核心就是 FeignClientFactoryBean 类，根据类的名字我们可以知道这是一个工厂类，用来创建 FeignClient Bean 的。

我们最开始用的 @FeignClient，里面有个参数 “passjava-study”，这个其实注解的属性，当 OpenFeign 框架去创建 FeignClient Bean 的时候，就会使用这些参数去生成 Bean。流程图如下：

• 解析 @FeignClient 定义的属性。
• 将注解@FeignClient 的属性 + 接口 StudyTimeFeignService的信息构造成一个StudyTimeFeignService 的 beanDefinition。
• 然后将 beanDefinition 转换成一个 holder，这个 holder 就是包含了 beanDefinition, alias, beanName 信息。
• 最后将这个 holder 注册到 Spring 容器中。

源码如下：

// 生成 beanDefinition
AbstractBeanDefinition beanDefinition = definition.getBeanDefinition();
// 转换成 holder，包含了 beanDefinition, alias, beanName 信息
BeanDefinitionHolder holder = new BeanDefinitionHolder(beanDefinition, className,
                new String[] { alias });
// 注册到 Spring 上下文中。
BeanDefinitionReaderUtils.registerBeanDefinition(holder, registry);
1
2
3
4
5
6
7

上面我们已经知道 FeignClient 的接口是如何注册到 Spring 容器中了。后面服务要调用接口的时候，就可以直接用 FeignClient 的接口方法了，如下所示：

@Autowired
private StudyTimeFeignService studyTimeFeignService;
// 省略部分代码
// 直接调用
studyTimeFeignService.getMemberStudyTimeListTest(id);
1
2
3
4
5

但是我们并没有细讲这个 FeignClient 的创建细节，下面我们看下 FeignClient 的创建细节，这个也是 OpenFeign 核心原理。

7. OpenFeign 动态代理原理

上面的源码解析中我们也提到了是由这个工厂类 FeignClientFactoryBean 来创建 FeignCient Bean，所以我们有必要对这个类进行剖析。

在创建 FeignClient Bean 的过程中就会去生成动态代理对象。调用接口时，其实就是调用动态代理对象的方法来发起请求的。

分析动态代理的入口方法为 getObject()。源码如下所示：

Targeter targeter = get(context, Targeter.class);
return (T) targeter.target(this, builder, context,
      new HardCodedTarget<>(this.type, this.name, url));
1
2
3

接着调用 target 方法这一块，里面的代码真的很多很细，我把核心的代码拿出来给大家讲下，这个 target 会有两种实现类：

DefaultTargeter 和 HystrixTargeter。而不论是哪种 target，都需要去调用 Feign.java 的 builder 方法去构造一个 feign client。

在构造的过程中，依赖 ReflectiveFeign 去构造。源码如下：

// 省略部分代码
public class ReflectiveFeign extends Feign {
  // 为 feign client 接口中的每个接口方法创建一个 methodHandler
    public <T> T newInstance(Target<T> target) {
    for(...) {
      methodToHandler.put(method, handler);
    }
    // 基于 JDK 动态代理的机制，创建了一个 passjava-study 接口的动态代理，所有对接口的调用都会被拦截，然后转交给 handler 的方法。
    InvocationHandler handler = factory.create(target, methodToHandler);
    T proxy = (T) Proxy.newProxyInstance(target.type().getClassLoader(),
          new Class<?>[] {target.type()}, handler);
}
1
2
3
4
5
6
7
8
9
10
11
12

ReflectiveFeign 做的工作就是为带有 @FeignClient 注解的接口，创建出接口方法的动态代理对象。

比如示例代码中的接口 StudyTimeFeignService，会给这个接口中的方法 getMemberStudyTimeList 创建一个动态代理对象。

@FeignClient("passjava-study")
public interface StudyTimeFeignService {
    @RequestMapping("study/studytime/member/list/test/{id}")
    public R getMemberStudyTimeList(@PathVariable("id") Long id);
}
1
2
3
4
5

创建动态代理的原理图如下所示：

• 解析 FeignClient 接口上各个方法级别的注解，比如远程接口的 URL、接口类型（Get、Post 等）、各个请求参数等。这里用到了 MVC Contract 协议解析，后面会讲到。
• 然后将解析到的数据封装成元数据，并为每一个方法生成一个对应的 MethodHandler 类作为方法级别的代理。相当于把服务的请求地址、接口类型等都帮我们封装好了。这些 MethodHandler 方法会放到一个 HashMap 中。
• 然后会生成一个 InvocationHandler 用来管理这个 hashMap，其中 Dispatch 指向这个 HashMap。
• 然后使用 Java 的 JDK 原生的动态代理，实现了 FeignClient 接口的动态代理 Proxy 对象。这个 Proxy 会添加到 Spring 容器中。
• 当要调用接口方法时，其实会调用动态代理 Proxy 对象的 methodHandler 来发送请求。

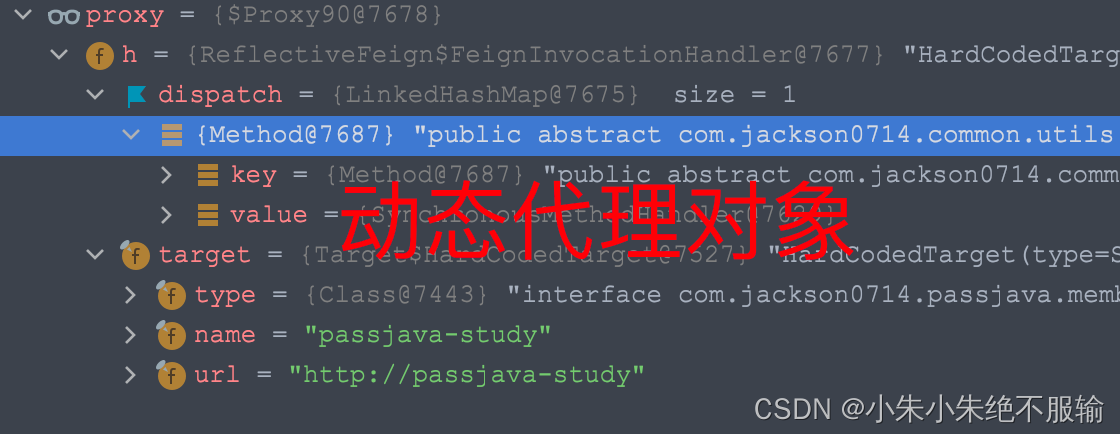

这个动态代理对象的结构如下所示，它包含了所有接口方法的 MethodHandler。

8. 解析 MVC 注解的原理

上面我们讲到了接口上是有一些注解的，比如 @RequestMapping，@PathVariable，这些注解统称为 Spring MVC 注解。但是由于 OpenFeign 是不理解这些注解的，所以需要进行一次解析。

解析的流程图如下：

而解析的类就是 SpringMvcContract 类，调用 parseAndValidateMetadata 进行解析。解析完之后，就会生成元数据列表。源码如下所示：

List<MethodMetadata> metadata = contract.parseAndValidateMetadata(target.type());
1

这个类在这个路径下，大家可以自行翻阅下如何解析的，不在本篇的讨论范围内。

https://github.com/spring-cloud/spring-cloud-openfeign/blob/main/spring-cloud-openfeign-core/src/main/java/org/springframework/cloud/openfeign/support/SpringMvcContract.java
1

这个元数据 MethodMetadata 里面有什么东西呢？

• 方法的定义，如 StudyTimeFeignService 的 getMemberStudyTimeList 方法。
• 方法的参数类型，如 Long。
• 发送 HTTP 请求的地址，如 /study/studytime/member/list/test/{id}。

然后每个接口方法就会有对应的一个 MethodHandler，它里面就包含了元数据，当我们调用接口方法时，其实是调用动态代理对象的 MethodHandler 来发送远程调用请求的。

9. OpenFeign 发送请求的原理

先上流程图：

还是在 ReflectiveFeign 类中，有一个 invoke 方法，会执行以下代码：

dispatch.get(method).invoke(args);
1

这个 dispatch 我们之前已经讲解过了，它指向了一个 HashMap，里面包含了 FeignClient 每个接口的 MethodHandler 类。

这行代码的意思就是根据 method 找到 MethodHandler，调用它的 invoke 方法，且传的参数就是我们接口中的定义的参数。

那我们再跟进去看下这个 MethodHandler invoke 方法里面做了什么事情。源码如下所示：

public Object invoke(Object[] argv) throws Throwable {
  RequestTemplate template = buildTemplateFromArgs.create(argv);
  ...
}
1
2
3
4

我们可以看到这个方法里面生成了 RequestTemplate，它的值类似如下：

GET /study/list/test/1 HTTP/1.1
1

RequestTemplate 转换成 Request，它的值类似如下：

GET http://passjava-study/study/list/test/1 HTTP/1.1
1

这路径不就是我们要 study 服务的方法，这样就可以直接调用到 study 服务了呀！

OpenFeign 帮我们组装好了发起远程调用的一切，我们只管调用就好了。

接着 MethodHandler 会执行以下方法，发起 HTTP 请求。

client.execute(request, options);
1

从上面的我们要调用的服务就是 passjava-study，但是这个服务的具体 IP 地址我们是不知道的，那 OpenFeign 是如何获取到 passjava-study 服务的 IP 地址的呢？

回想下最开始我们提出的核心问题：OpenFeign 是如何进行负载均衡的？

我们是否可以联想到上一讲的 Ribbon 负载均衡，它不就是用来做 IP 地址选择的么？

那我们就来看下 OpenFeign 又是如何和 Ribbon 进行整合的。

10. OpenFeign 如何与 Ribbon 整合的原理

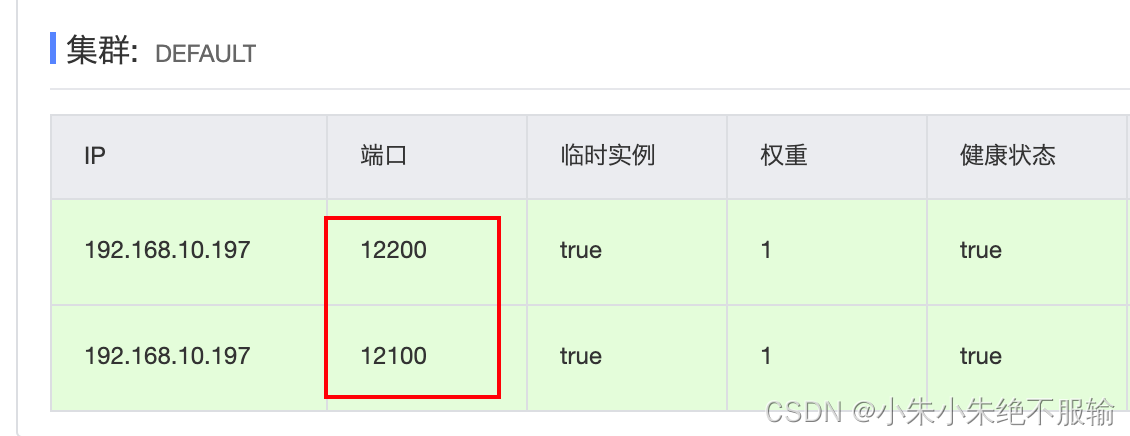

为了验证 Ribbon 的负载均衡，我们需要启动两个 passjava-study 服务，这里我启动了两个服务，端口号分别为 12100 和 12200，IP 地址都是本机 IP：192.168.10.197。

接着上面的源码继续看，client.execute() 方法其实会调用 LoadBalancerFeignClient 的 exceute 方法。

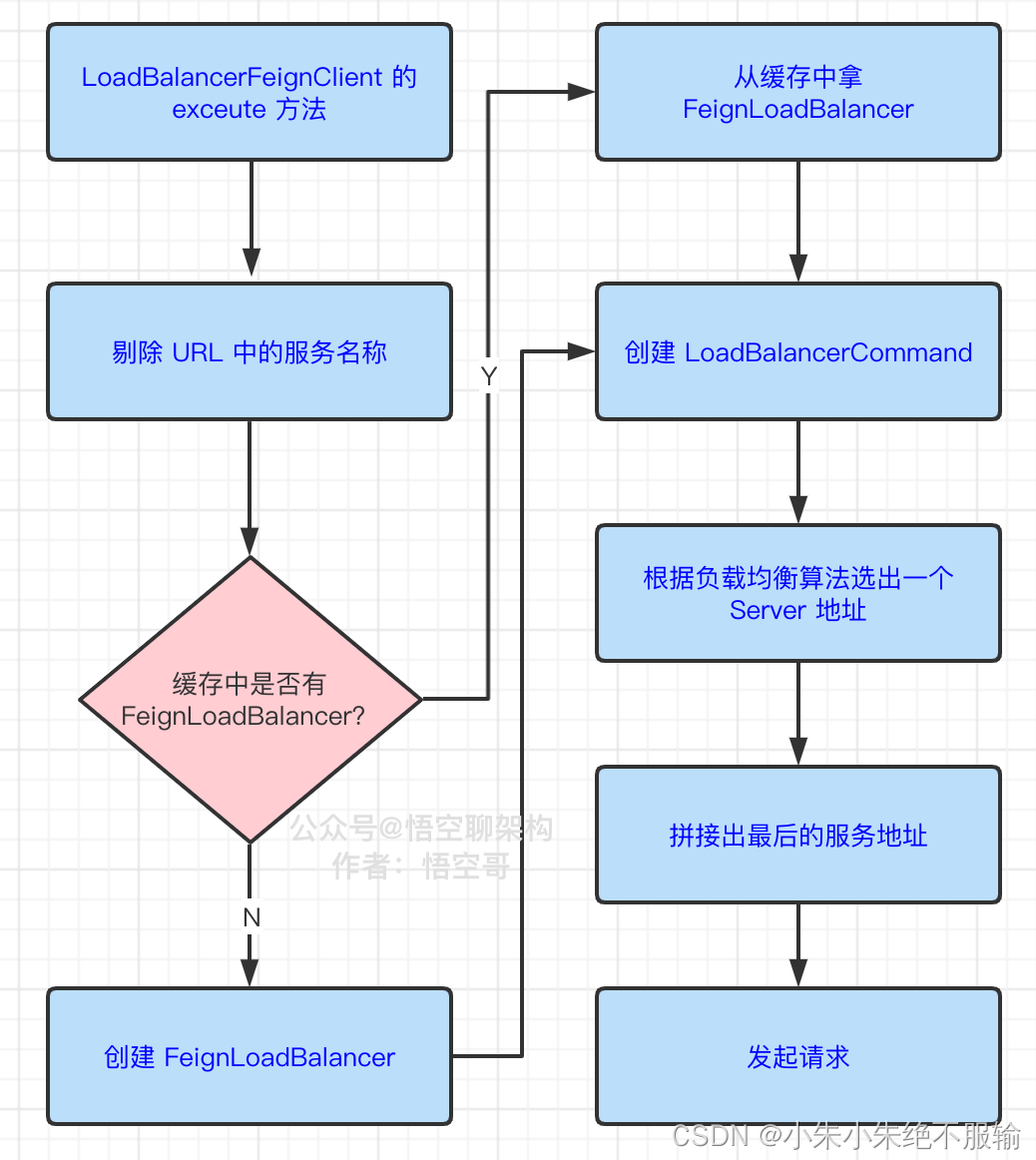

这个方法里面的执行流程如下图所示：

将服务名称 passjava-study 从 Request 的 URL 中删掉，剩下的如下所示：

GET http:///study/list/test/1 HTTP/1.1
1

• 根据服务名从缓存中找 FeignLoadBalancer，如果缓存中没有，则创建一个 FeignLoadBalancer。
• FeignLoadBalancer 会创建出一个 command，这个 command 会执行一个 sumbit 方法。
• submit 方法里面就会用 Ribbon 的负载均衡算法选择一个 server。源码如下：

Server svc = lb.chooseServer(loadBalancerKey);
1

通过 debug 调试，我们可以看到两次请求的端口号不一样，一个是 12200，一个是 12100，说明确实进行了负载均衡。

• 然后将 IP 地址和之前剔除服务名称的 URL 进行拼接，生成最后的服务地址。
• 最后 FeignLoadBalancer 执行 execute 方法发送请求。

那大家有没有疑问，Ribbon 是如何拿到服务地址列表的？这个就是上一讲 Ribbon 架构里面的内容。

Ribbon 的核心组件 ServerListUpdater，用来同步注册表的，它有一个实现类 PollingServerListUpdater ，专门用来做定时同步的。默认1s 后执行一个 Runnable 线程，后面就是每隔 30s 执行 Runnable 线程。这个 Runnable 线程就是去获取注册中心的注册表的。

11. OpenFeign 处理响应的原理

当远程服务 passjava-study 处理完业务逻辑后，就会返回 reponse 给 passjava-member 服务了，这里还会对 reponse 进行一次解码操作。

Object result = decode(response);
1

这个里面做的事情就是调用 ResponseEntityDecoder 的 decode 方法，将 Json 字符串转化为 Bean 对象。

12. 总结

本文通过开源项目 PassJava 中用到的 OpenFeign 作为示例代码作为入口进行讲解。然后以图解+解读源码的方式深入剖析了 OpenFeign 的运行机制和架构设计。

核心思想：

• OpenFeign 会扫描带有 @FeignClient 注解的接口，然后为其生成一个动态代理。
• 动态代理里面包含有接口方法的 MethodHandler，MethodHandler 里面又包含经过 MVC Contract 解析注解后的元数据。
• 发起请求时，MethodHandler 会生成一个 Request。
• 负载均衡器 Ribbon 会从服务列表中选取一个 Server，拿到对应的 IP 地址后，拼接成最后的 URL，就可以发起远程服务调用了。

OpenFeign 的核心流程图：

---
