Linux设备树 02 ———— 内核笔记

​

活动地址：CSDN21天学习挑战赛

坚持写作，记录
…

本周： 2022-08-01——2202-08-07
计划： 完成 Linux设备树和Pinctrl 的学习

注：本篇笔记接上一篇：Linux设备树 01 ———— 内核笔记
因为活动方的大佬给的资料比较细，所以作笔记的时候不想遗落掉资料里面比较好的内容。

一、Linux设备树

1.4 Linux设备树的解析

kernel会为设备树root节点下所有带’compatible’ 属性的节点都分配并注册一个platform_device

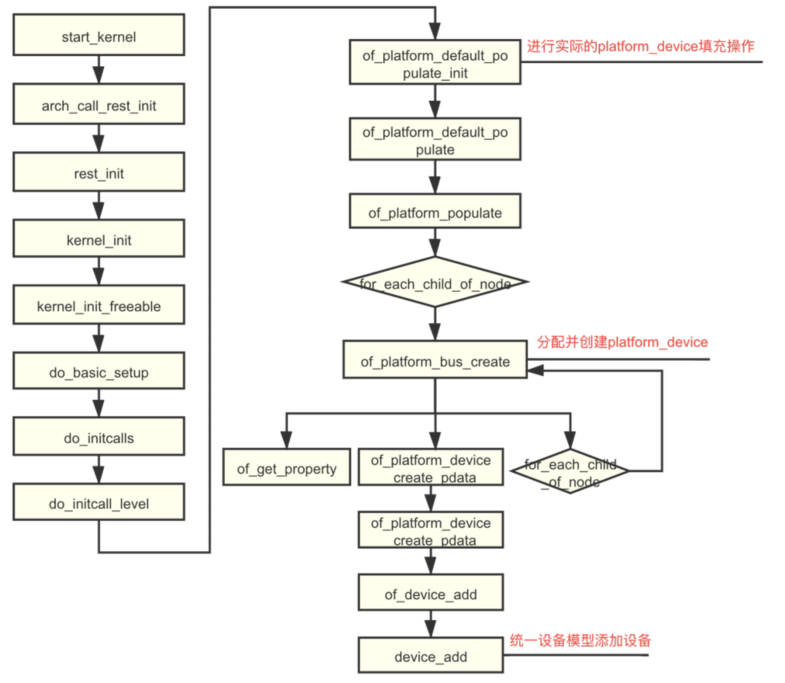

大致过程：

dts->dtb->device_node->platform_devic

Device Tree中的每一个node节点经过kernel处理都会生成一个struct device_node的结构体, struct device_node最终一般会被挂接到具体的struct device结构体。struct device_node结构体描述如下：

1.5 Linux设备树的调试

验证设备树是否被写入到设备
cd /proc/device-tree

二、Pinctrl概述

Linux内核提供了pinctrl子系统，目的是为了统一各soc厂商的pin脚管理。

2.1 Linux Pinctrl子系统提供的功能：

（1）管理系统中所有的可以控制的pin，在系统初始化的时候，枚举所有可以控制的pin，并标识这些pin。
（2）管理这些pin的复用（Multiplexing）。对于SOC而言，其引脚除了配置成普通的GPIO之外，若干个引脚还可以组成一个pin group，行程特定的功能。pin control subsystem要管理所有的pin group。
（3）配置这些pin的特性。例如使能或关闭引脚上的pull-up、pull-down电阻，配置引脚的driver strength。

在高通、MTK平台上， pinmux管脚复用控制器，是TLMM（Top-Level Mode Multiplexer）顶级模式多路复用控制器

2.1 Pinctrl 的使用

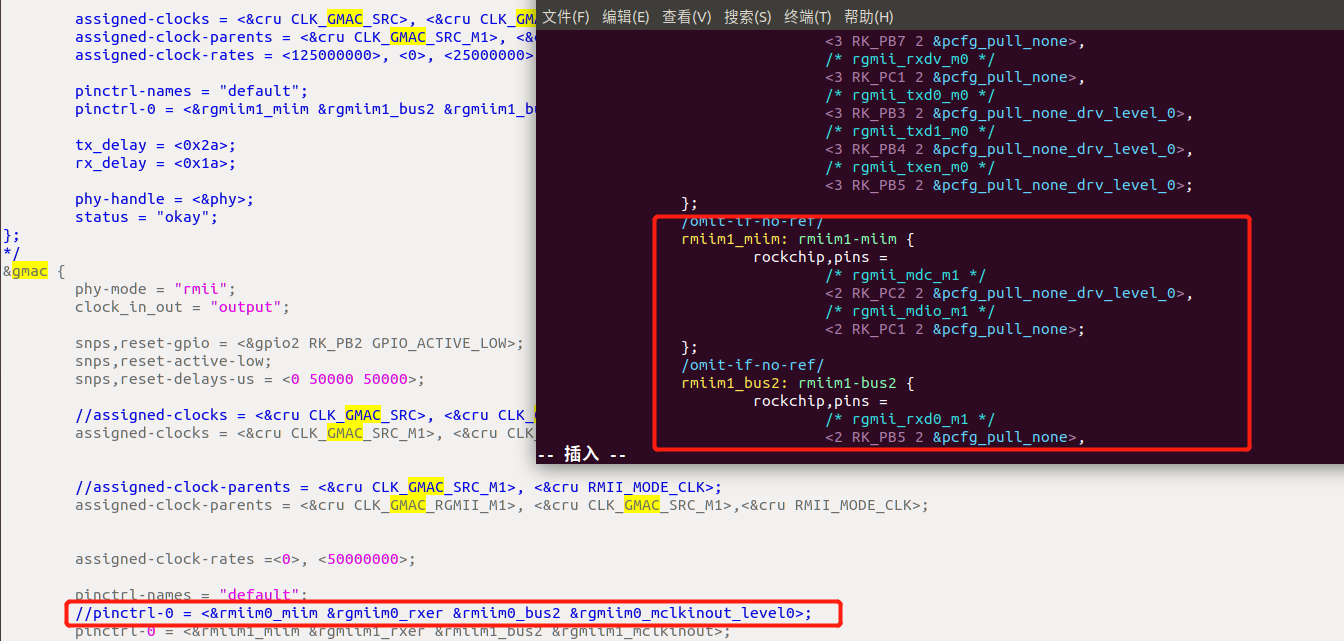

定制名称
默认名称

Client device会通过pinctrl来将pin设置为相应的功能及配置。


​

默认名称解析

在pinctrl子系统的实现中，借助设备驱动模型中的driver_probe_device接口，当device与driver match后，在driver_probe_device->really_probe的接口中，在调用bus的probe接口之前，通过调用pinctrl_bind_pins接口实现dev与pinctrl子系统的绑定，并完成pin相关的复用与配置操作

定制名称解析

pinctrl_select_state 就是根据我们在 设备树中对 state 的解析配置，
相关 state 中的每一个子节点都被解析成一个 pinctrl_setting，
这些 setting 被统一存放到链表当中，这里被逐个取出判断类型并设置

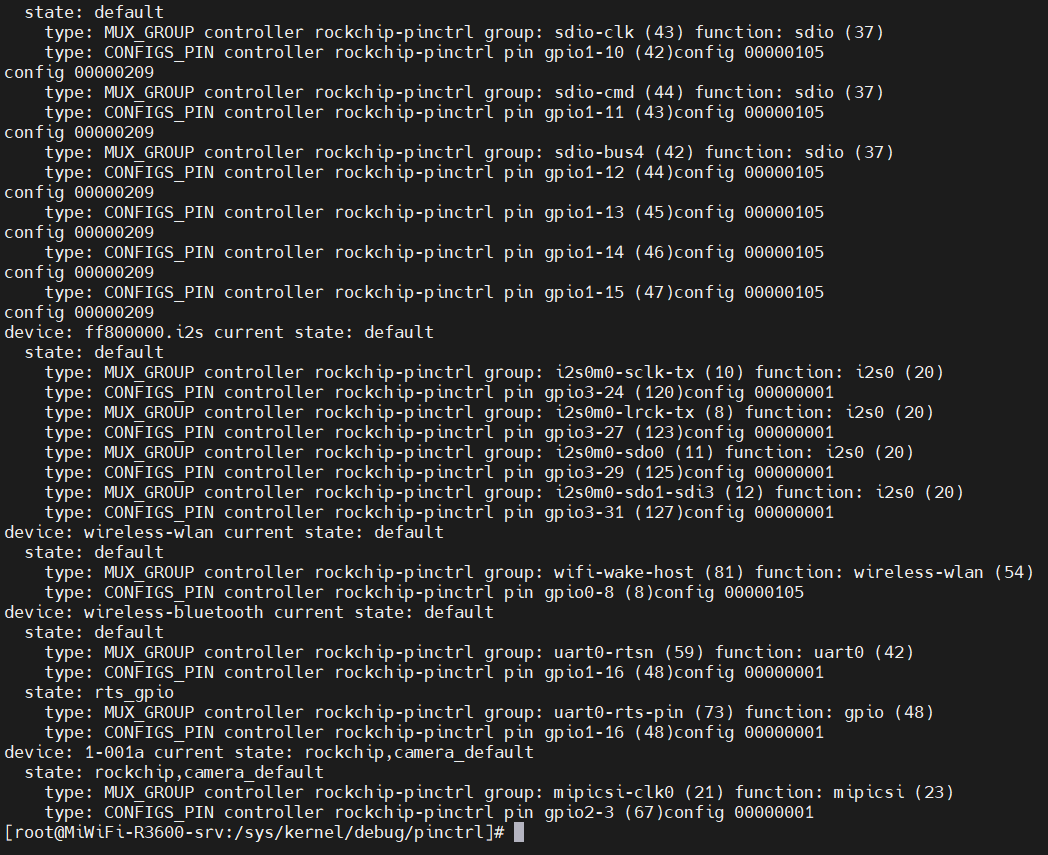

Pinctrl调试：
