内容预知

  1.实验目的

 2.实验前准备

2.1  外部准备

2.2  内部准备（自身对命令的准备）

 3.实验的具体操作

第一步：创建并定义RAID设备

 第二步：用文件系统对每个RAID设备进行格式化

 第三步：查看阵列和热备盘的详情

 第四步：强制标记一个磁盘下线，看是否对数据有影响

 实验外命令拓展

 4.RAID5阵列的简单过程描述

 总结

---

  1.实验目的

 上篇文章中提到了RAID阵列让磁盘组成一个具有数据冗余和更高性能的磁盘子系统，而我们想要获得RAID阵列，一种是硬件RAID，通过RAID卡，经过运营商提供的操作手册，进行安装即可。此外还有一种是通过软件RAID的方式依旧能让我们拥有RAID阵列。

但是软件的RAID存在的缺点也是不容忽视的：

1.占用内存空间（软件程序需要存放）

2.占用CPU资源（软件程序需要计算运行）

3.软件的RAID程序无法将已经安装了操作系统的磁盘也做成RAID(极为重要)

本次实验 的目的就是为了在没有硬件raid卡的情况下，实现创建RAID阵列。通过RAID 1+0的阵列创建方式，其他也可以通过此实验类比出其他相关级别的RAID阵列

 2.实验前准备

2.1  外部准备

 环境准备：

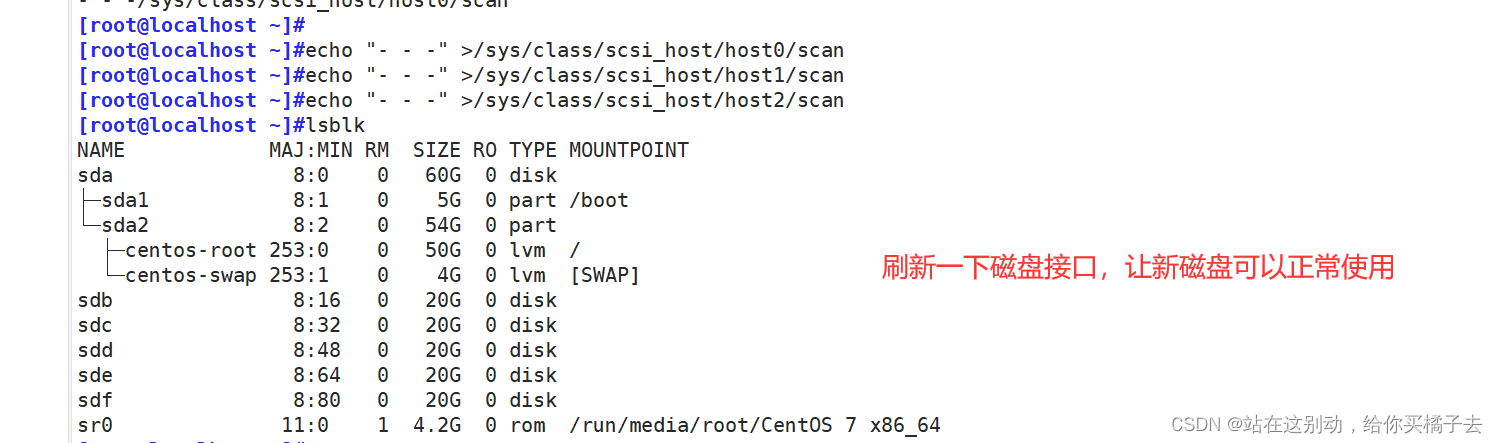

本实验是建立在虚拟机中进行的，所以请在实验前提前准备好最小磁盘数量4块20G（容量自定义），外一块作为热备盘（现实生产环境中，热备盘是我们的第二重保险，本着数据无价的原则，热备盘的存在还是很有必要的）





软件工具准备：

 mdadm工具：为软RAID提供管理界面，为空余磁盘添加冗余，结合内核中的md(multi devices)RAID设 备命名

2.2  内部准备（自身对命令的准备）

实验之前需要了解一下创建工具 madadm的命令使用格式 ，及其具体使用方式





模式：
创建：-C
装配：-A
监控：-F
管理：-f, -r, -a
: /dev/md#
: 任意块设备
-C: 创建模式
-n #: 使用#个块设备来创建此RAID
-l #：指明要创建的RAID的级别 0 1 5 10
-c CHUNK_SIZE: 指明块大小,单位k
-x #: 指明空闲盘的个数 热备 盘 -x 1 /dev/sd#
-D：显示raid的详细信息
mdadm -D /dev/md#
软raid名字
管理模式：
-f: 标记指定磁盘为损坏
-a: 添加磁盘
-r: 移除磁盘
观察md的状态： cat /proc/mdstat









 3.实验的具体操作



第一步：创建并定义RAID设备

mdadm -Cv  /dev/md0    -l 10    -n 4   -x 1  /dev/sd{b,c,d,e,f}

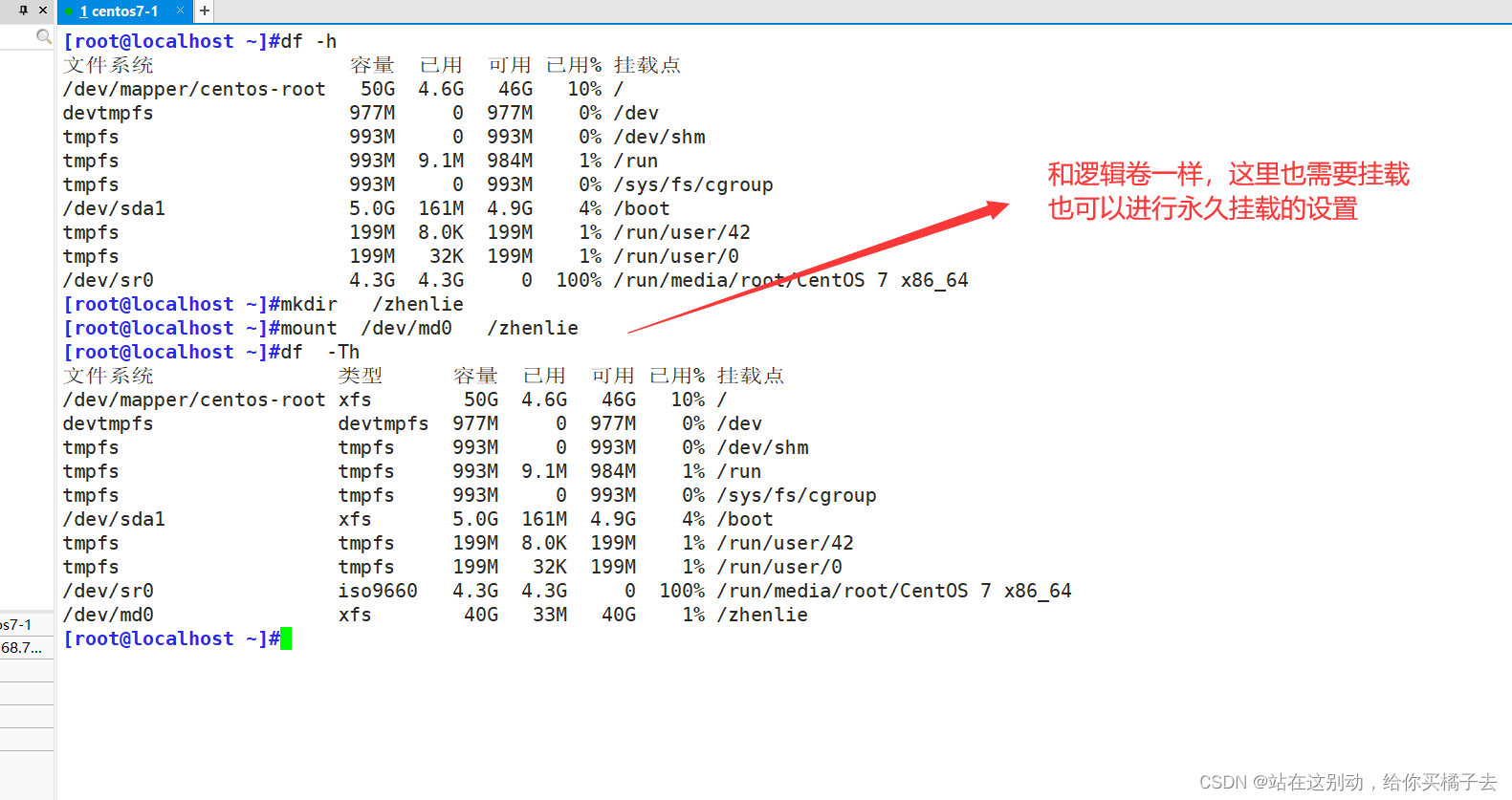

 第二步：用文件系统对每个RAID设备进行格式化





 第三步：查看阵列和热备盘的详情

#使用mdadm检查RAID设备的状况
mdadm --detail /dev/md0


或
mdadm -D /dev/md0





 第四步：强制标记一个磁盘下线，看是否对数据有影响

 测试：

mdadm /dev/md0 -f /dev/sdb





 结果：



---

 实验外命令拓展

#增加新的成员
mdadm -G /dev/md0 -n4 -a /dev/sdg

mdadm /dev/md0 -a /dev/sda1       #在备用驱动器上重建分区

#系统日志信息
cat /proc/mdstat

 生成配置：

mdadm -D -s >> /etc/mdadm.conf

停止设备：

mdadm -S /dev/md0



激活设备：

mdadm -A -s /dev/md0



强行启动：



mdadm -R /dev/md0

删除raid信息：



mdadm --zero-superblock /dev/sdb1

 4.RAID5阵列的简单过程描述

#使用mdadm创建并定义RAID设备
mdadm -C /dev/md0 -l 5 -n 3 -x 1 /dev/sd{b,c,d,e}1
命令 raid名 级别 盘数 热备
#用文件系统对每个RAID设备进行格式化
mkfs.xfs /dev/md0
#使用mdadm检查RAID设备的状况
mdadm --detail /dev/md0
mdadm -D /dev/md0



 总结

 1.熟练掌握mdadm 工具及其命令格式

2.在创建阵列时，很有必要创建一块热备盘，作为保障

3.阵列创建过程都是相通的，需要清楚它们各自的特点。

4.熟悉了解实验外的命令，可以作为知识拓展
