本文是英飞凌官方培训的笔记摘录，入门篇第七节课。

1. 总述

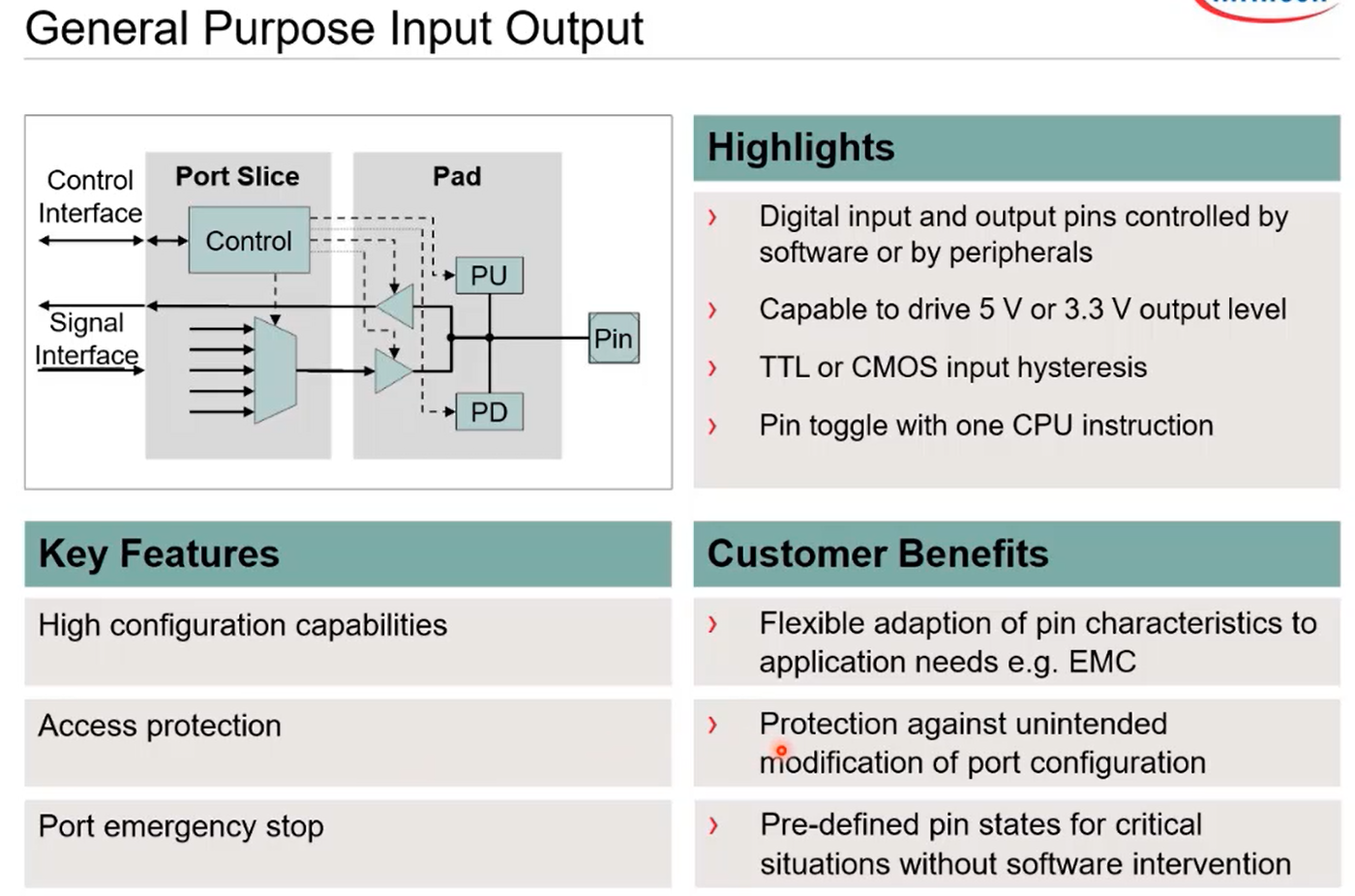

首先看下Port端口的内部结构，在内部的Pad里有上拉电阻（PU）和下拉电阻（PD），可以通过寄存区配置。也可以通过寄存区的配置将PIN口设置为输入或者输出。

亮点：数字的输入/输出口可以通过软件或者外设控制；PIN输出可以兼容3.3V和5V；可以选择TTL或者CMOS输入回滞电压；
