简要说明
通过研华 WebAccess 软件实现以太网采集现场设备的实时生产和设备数据。现场空调机控制采集控制器采用西门子 S7200 和 S7300 系列 PLC，以太网通讯模块采用兴达易控 MPI-ETH-XD1.0/PPI-ETH-XD1.0以太网模块连接工控机
方案实施介绍
一．硬件连接


将PPI-ETH-XD1.0 连接到西门子 S7200 系列 PL上； 将 MPI-ETH-XD1.0 连接到西门子 S7300 系列 PLC 上
将兴达易控CHNet 模块通过网线与上位机电脑连接。

二、配置以太网通讯模块参数

三、研华 WebAccess 软件设置如下：


打开 IE 浏览器，输入 http://127.0.0.1,回车登入到设置页面，点击“工程管理”。
新建工程，输入工程名称，点击“提交新的工程”。

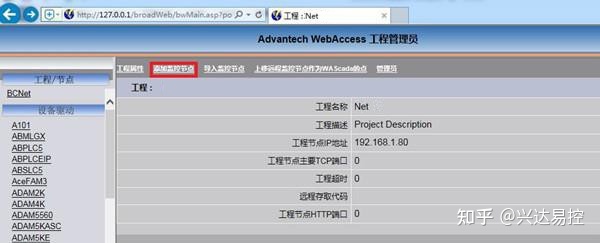

点击“添加监控节点”。

在设置页面中填入“节点名称”，点击“提交”。

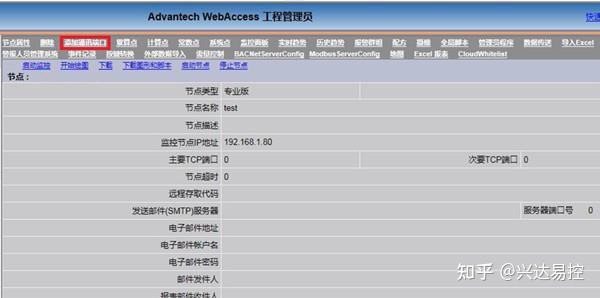

点击“添加通讯端口”。

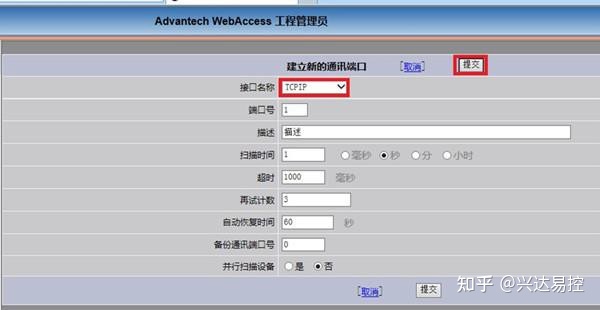

在设置页面中，“接口名称”中选择“TCPIP”，点击“提交”。

点击“添加设备”。

6、 根据所要连接的设备类型，选择相应的设备驱动，具体如下：
连接西门子 S7200
输入设备名称，在“设备类型”中选择“SiemS72”,“IP 地址”处填入PPI-ETH-XD1.0 模块的 IP 地址，“通讯端口号”为 102，点击“提交”。

连接西门子 S7300
输入设备名称，在“设备类型”中选择“SiemS7”,“IP 地址”处填入 MPI-ETH-XD1.0 模块的 IP 地址，“通讯端口号”为 102，点击“提交”。

7．新建通讯点及画面，启动运行，即可监控各设备下的实时数据。
