UML 是什么？

比较官方的描述是这样的：

UML（Unified Modeling Language）是一种开放的方法，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。

而我的描述：


UML算是 研发与非研发之间的其中一种  对于业务设计的 沟通方式。

而且，在写代码之前， 设计肯定是先行的。

没有经过思考写出来的代码...是没有含思量的。

 类图结构

接口图结构

UML类图 的 六大关系

继承、实现、组合、聚合、关联、依赖

每种关系都有自己的表示方式，也就是 线 + 箭头 组成

专业的线和箭头

专业的符号

属性和方法前面的“+”、“-”和“#”表示访问级别：



+：public

-：private

#：protected

结合实例、简图 学习

继承关系

 类跟类之间的继承关系，大家肯定不陌生，父子关系，子继承父。

 图示：

实现关系

类跟接口之间的实现关系，大家肯定也不陌生。

六大UML类图以及关系

application/x-zip 0星 超过10%的资源 62KB

下载

 图示：

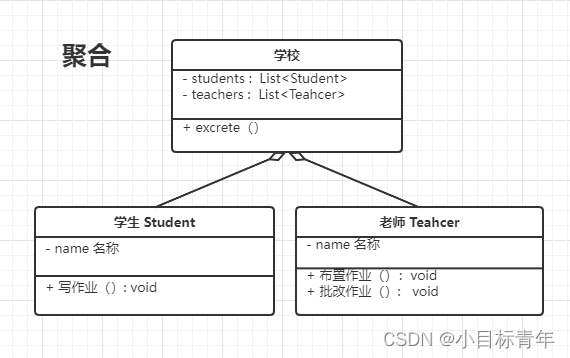

 聚合关系

体现的是A对象（学校）可以包含B对象（老师、学生），但B对象不是A对象的一部分。

老师、学生，如果学校不存在了，他们还是可以单独存在。

聚合表示一种弱的‘拥有’关系。

图示 ：

组合关系

体现的是 A对象（凤凰）可以包含B对象 （翅膀、爪子等）。A作为整体， B作为部分。

如果A没了，B也就没了。 凤凰没了， 它的翅膀也是相当于没了。

整体和部分有一致的生命周期。

组合表示一种强的‘拥有’关系。

图示 ：

比较常用UML类图几种关系的小结

pdf 0星 超过10%的资源 118KB

下载

关联关系

关联关系，显然就是存在 类和类之间都有关联，那就是 双向奔赴 双向关联。

好比如，学生和老师之间的关联， 学生关联多个老师,老师也可以管理多个学生。

那当然也是有单向关联， 也就是学生关联多门课程， 但是课程是没法主动关联学生的。

其实，还有自己关联自己，自关联。

 图示：

依赖关系

其实有点点类似关联关系，但是 依赖关系有个非常个性的特点，

就是 某个类的方法使用另一个类的对象作为参数。

图示：

好了，该篇就到这。
