介绍两种Revit绘制斜墙的方法及快速【梁随斜板】

　　在revit系统墙中，我们只能接触到垂直于地面的墙，下面介绍两种绘制斜墙的方法及快速【梁随斜板】。

　　一、两种绘制斜墙的方法

　　创建斜墙之前，为了方便比较和做方法的整理，可在任意楼层绘制一面系统墙，下面介绍方法。

　　第一种，通过内建建模来创建。如图1所示，选择“内建模型”命令





　　将族类型和类别定义为墙，如图2所示。





　　所有设置完成后，我们进行斜墙的绘制，首先我们要选择一个公作平面，如图3所示以保证绘制的规范性。







　　这时为了方便比较，选取系统墙的侧面为工作平面，并进行绘制，选择拉伸命令的直线命令，绘制任意的长方形，如图4所示。





　　完成模型后如图5所示，斜墙完成了。





　　第二种，同样用内建模型来绘制，区别于第一种的是我们将族类型和类别定义为常规模型如图6所示。





　　同样的，我们要定义工作平面，同样选取系统墙的侧面为工作平面使用拉伸命令的直线命令绘制任意矩形来表示斜墙的轮廓，完成后如图7所示。





　　这种方法重点在于，我们使用的是常规模型的族类别来进行创建的，所以系统在统计的时候不会将此“斜墙”统计为墙，因此我们需要赋予它墙体的内容。

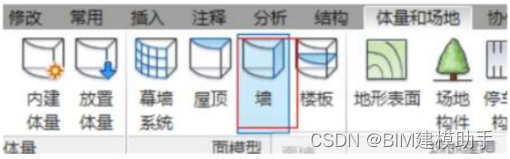

　　在“体量和场地选项卡”，选择面墙，如图8所示。





　　选择用拾取面的方法来为刚刚绘制的斜墙添加，如图9所示。





　　最后将常规模型的模型删除就可以了。

　　二、revit如何快速实现梁随斜板?

　　建模助手→ 梁随斜板功能

　　1.点击【梁随斜板】功能。



　　2.选择板类型。



　　3.点击【单选】按钮，先选择需要平齐的【板】，再选择【梁】。

　　4.点击【多选】按钮，框选【板】和【梁】，点击左上角的【完成】按钮。



　　5.效果。
