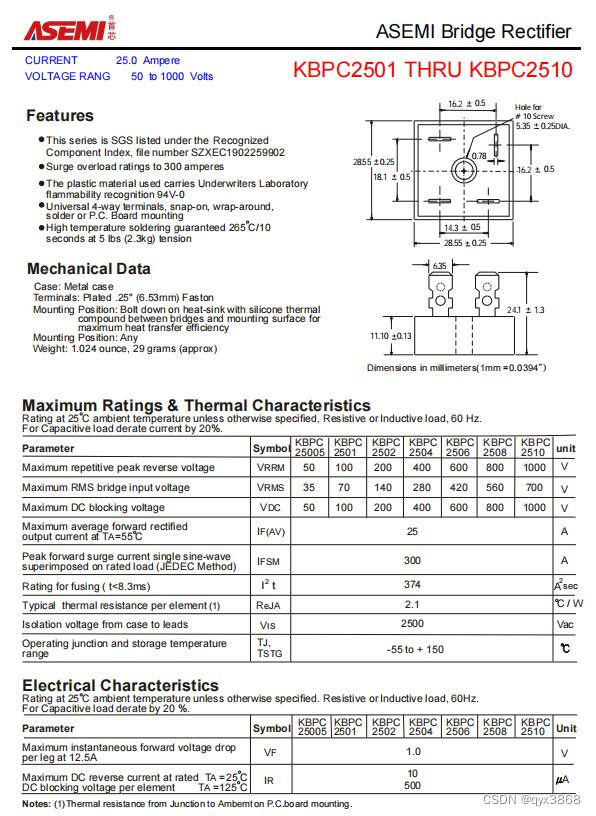

ASEMI整流桥KBPC2510，KBPC2510参数，KBPC2510规格书

编辑-Z

ASEMI整流桥KBPC2510参数：

型号：KBPC2510

最大重复峰值反向电压（VRRM）：1000V

最大RMS电桥输入电压（VRMS）：700V

最大直流阻断电压（VDC）：1000V

最大平均正向整流输出电流（IF）：25A

峰值正向浪涌电流（IFSM）：300A

每个元件的典型热阻（ReJA）：2.1℃/W

工作结和储存温度范围（TJ, TSTG）：-55 to +150℃

最大瞬时正向压降（VF）：1.0V

最大直流反向电流（IR）：10uA



KBPC2510规格封装：

封装：KBPC-4

总长度：24.1mm

本体长度：11.1mm

引脚长度：13.0mm

宽度：28.55mm

高度：28.55mm

脚宽度：6.35mm



KBPC2510特征：

浪涌过载额定值高达300安培

使用的塑料材料带有美国保险商实验室可燃性识别

通用4路端子、卡扣式、环绕式、焊接或P.C.板安装

在5lbs(2.3kg)张力下保证265℃/10秒的高温焊接



KBPC2510机械数据：

外壳：金属外壳

端子：电镀.25" (6.53mm) Faston

安装位置：用硅树脂导热化合物在桥和安装表面之间用螺栓固定在散热器上，以实现最大的热传递效率

重量：1.024盎司，29克（约）
