在hypermesh中，常常遇到需要将某一段网格圆周阵列，如下图阵列成下下图。

例子

模型：
一个小圆柱体；
阵列轴的两个node。

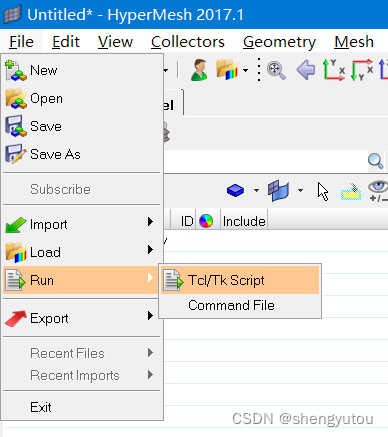

导入rotate.tcl命令

选择单元

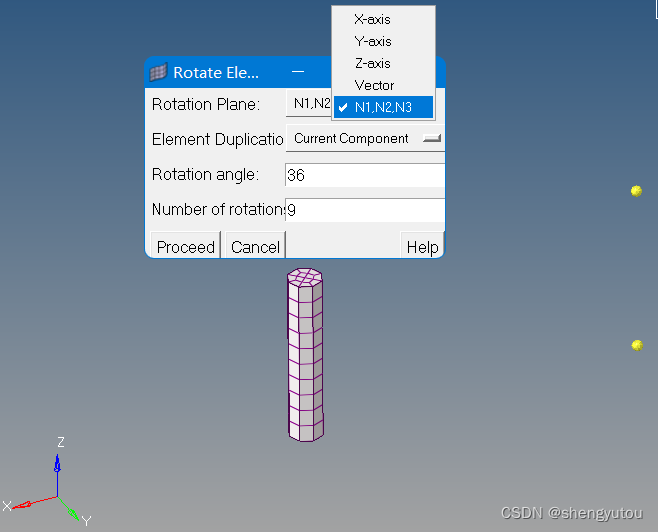

选择旋转的方式

旋转方式：绕总体坐标系的轴，或者向量或者通过多个node。
rotation angle：是定义每个实例旋转的角度，而不是总的角度；
number of rotation：新生成的实例。

这里选择比较通用的通过多个node，其实只需要定义N1和N2即可。设置好上述几个参数后，点proceed继续。

选择下面（或者上面）的node，点proceed继续。

选择上面（或者下面）的node，点proceed继续。
N3 和base node不需要选择，点proceed跳过。
完成阵列。
