2018版USBASP烧录器改通用版教程

2018版USBASP烧录器改通用版教程

---

今天来改造的是下面这种AVR编程器，在某宝上售卖的目前基本都是“智峰”的USBasp编程器的程序固件，虽然免驱，但只能用智峰的下载软件progisp，通用版的AVR烧录软件识别的是国际版USBasp，也就是说虽然都是USBasp，但固件和驱动完全不一样（这也是为什么很多的USBasp不能在Linux上对AVR单片机烧录程序的原因），不过今年前也有这个的改造教程在网上，不是那个对2014版的。

本次改造的教程只针对下面这种带金属壳的，因为我手上只购买了这种带壳的，不带壳的主控采用的是atmega8A，而带壳的采用的主控是atmega88v

MEGA88与MEGA8的区别

• MEGA88是MEGA8​的升级版。（带壳版的MEGA88V比不带壳版的MEGA8​A的还便宜一些）
• MEGA88与MEGA88V​的区别问题，带V的是低电压版

• 国内免驱版的USBASP，这个类似STC8和STC32系列的支持的所谓免串口，USB下载识别的也是这个HID标准的设备信息。

• USBASP通用版识别的设备信息


2014版和2018版差异

• 2018版（目前市面所售卖的这种），上面标识的是：MX-U2BLSP-V5.00

• 2014版：


2014版的改造教程说明

因为网上有前辈已经给出了详细的改造教程就不在说明了，如果要改造2014版的给大家推荐看;

• 《改造USBasp编程器用arduino烧录引导程序》

2018版的改造教程

需要准备2个usbasp才行，一个给另外一个进行改造升级。目前市场价：10RMB/个

改造前的准备工作

1. 将需要改造的usbasp烧录器，对板子上丝印的up标识的两个过孔进行短接：


2. 拆除PCB板正面的0欧姆电阻：（位置在丝印A的下方，如图）


3. 将另一个usbasp烧录器用配送的烧录线对接起来。

借个2014版的图来表述一下，因为我制作的时候没有来得及拍照，做完就拆卸掉了。防呆的插头线应该不会插错的吧。

4 将智峰的usbasp烧录器插入电脑，待改造的不要插电脑上。
5 打开烧录软件progisp1.72

• 烧录软件相关资源

https://pan.baidu.com/s/1VphJGuKmaVEu1d7TxGG1Ig
提取码：1234
1
2

• 通用版usbasp固件下载地址：https://www.fischl.de/usbasp/

• 根据自己手上的usbasp主控是什么型号的就选择对应型号的Hex文件


6. 烧写熔丝位

• 不同的主控芯片型号烧写的熔丝位不一样：

# TARGET=atmega8    HFUSE=0xc9  LFUSE=0xef
# TARGET=atmega48   HFUSE=0xdd  LFUSE=0xff
# TARGET=atmega88   HFUSE=0xdd  LFUSE=0xff
1
2
3

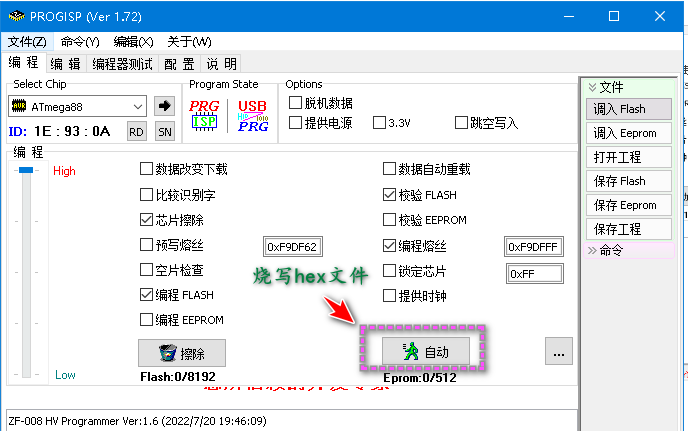

8. 烧写flash程序



安装驱动：

拔掉智峰USBasp，插上改造后的USBasp，电脑会提示安装驱动失败或其他提示（也有提示成功的，为保万一还是再装一下，因为驱动有3种），忽略。

• 还是上面的网站：https://www.fischl.de/usbasp/

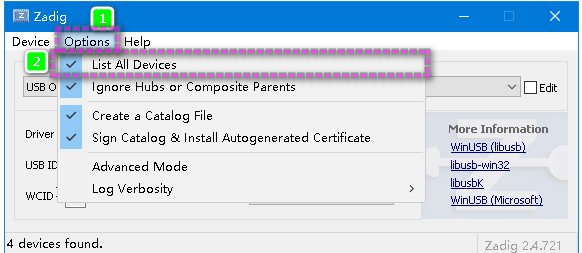

• 打开Zadig
  选择 Options->List All Devices



在下拉框中选择USBasp（一定不要选错）

绿色箭头右侧选择为WinUSB

然后Install Driver(我已经安装过了，所以显示为Reinstall Driver)

到这里为止，已经改造完毕，可以重新插上改造过的usbasp工具，使用

进行对Arduino板子进行ICSP烧录了。，改造过的usbasp烧录器就不能继续使用原来智峰的软件进行烧录了。

注意一点；改造后的usbasp烧录器，那个丝印A处的0Ω电阻不要在焊接上去了，切记！如果你焊接上去了，插上电脑是不能识别到烧录器的。不要在这里多此一举，但是在改造前一定要拆掉这个0Ω的电阻再去改造。

• 参考信息：https://www.arduino.cn/thread-75437-1-1.html
