ES流、PES流和TS流介绍

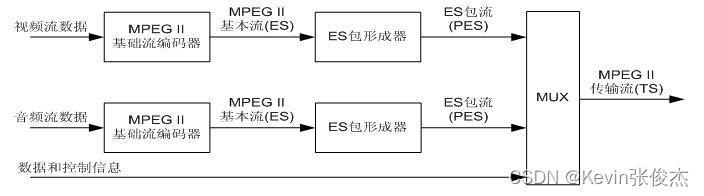

流媒体系统结构

整个传输过程为：音视频数据分别通过图像声音编码器打包成ES（elemental stream 基本数据流），在通过PES打包器打包成PES（packet elemental stream分组的基本数据流），之后通过PS复用器将节目流打包成PS流，通过TS复用器将传输流打包成TS流。

概念

1、TS流：传输流，主要用于相对有错的环境下的传输与存储，如DVB

2、PS流：节目流，主要用于相对无错的环境下的传输与存储，如DVD

3、ES流：也叫基本码流，包含视频、音频或数据的连续码流

4、PES流：也叫打包的基本码流，是将基本的码流ES流根据需要分成长度不等的数据包，并加上包头就形成了打包的基本码流PES流。

5、封装 : 就是捆绑打包，将画面视频文件和音轨文件打包在一起，并按照一定规则建立排序和索引，便于播放器或播放软件来索引播放，包括AVI / PS(Program Stream)/ TS（Transport Stream）/ MKV（Matroska）等。

TS流

TS流(Transport Stream)，也叫传输流，是由固定长度为188字节的包组成，含有独立时基的一个或多个program， 一个program又可以包含多个视频、音频、和文字信息的ES流；每个ES流会有不同的PID标示，而又为了可以分析这些ES流，TS有一些固定的PID用来间隔发送program和ES流信息的表格—PAT和PMT表。

在MPEG-2系统中，由视频、音频的ES流和辅助数据复接生成的用于实际传输的标准信息流称为MPEG-2传送流。

组成传输流的是一系列连续的数据包，简称TS包。TS包的长度固定，一般是188字节。如果在这种TS包的尾部加入16字节的RS纠错码，则包长为204字节。

传输流这种机制可将多路节目复用成一个流，并且，同一节目还可以包含多个视频和音频流。每一个TS包都有一个包标识PID，同一基础流对应的TS包，PID的值相同。TS流就是通过对各个基础流分配不同的PID号来唯一的标识各个不同的基础流、信息表和其它数据。每一个TS包最多只能包含一路基础流的内容。

组成节目的视频流和音频流经过基础流编码器之后，形成基本流，每一路视频流或音频流对应一路基本流。基本流经过打包，形成PES包流。每一个PES包都有流标识、用于视、音频解码和播放同步的时戳。PES包和其它的数据、控制信息经过复用器，形成TS包。

为了实现众多编码器与解码器之间的时钟同步，防止解码器的缓冲发生上溢或下溢，在系统流中加入了一个精确的系统级时间参考值，在TS流中，这个值被称为节目参考时钟PCR。在解码器端，当检测到本地系统时钟和PCR所表征的时钟不一致时，解码器将调整本地系统时钟。
