前言

点亮LED灯就是软件中的hello world！任务：用libero集成开发环境建立一个示例工程，让一个LED以500ms的频率闪烁。

新建工程的主要步骤

1. 新建工程，选择芯片的型号
2. 新建设计，使用verilog编写点灯模块
3. 仿真验证，对编写的点灯模块进行时序仿真，来验证是否满足设计需求
4. 综合、管脚分配、布局、布线
5. 生成程序文件，链接开发板，使用FlashPro下载器程序到芯片内，观察现象是否和设计的一致

1 新建工程

1. 和大多数IDE一样，选择project -> New Project，新建一个工程

2. 输入工程名称LED_Blink，选择工程存放的路径，工程名称和路径不要有中文字符和空格，选择源文件的类型verilog或者VHDL

3. 选择芯片型号，选择适合的芯片即可。

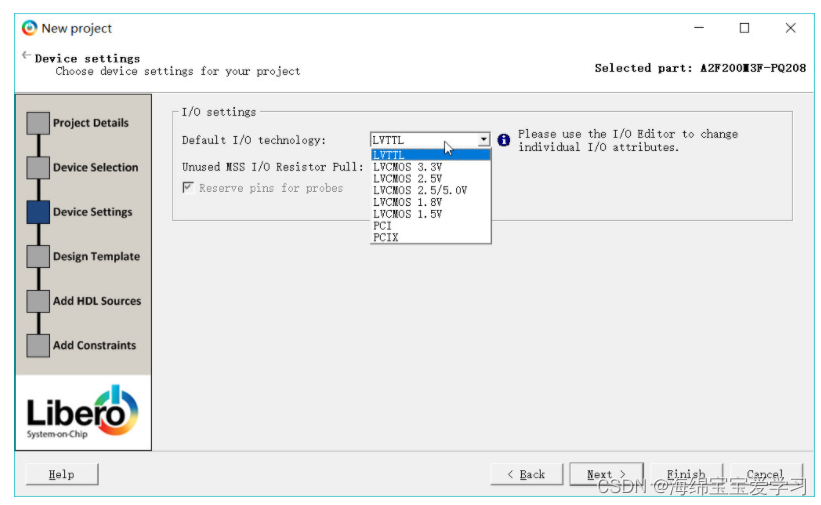

4. 选择IO的电平标准，高低电平的电压范围是不同的，这里选择默认的LVTTL

5. 是否创建MSS模块,MSS里有PLL和ARM M3 的使用，以后用到PLL和ARM内核时再添加，然后一直finish下去

到这里工程就创建完了，然后会在存储路径下生成一个和工程名称一样的文件夹。

2 添加设计文件

支持HDL和原理图两种方式来执行

1. 创建Verilog文件
   创建verilog文件有多种方式，可以直接双击左侧的菜单中的 create design -> create HDL

或者点击 File -> New -> HDL ，这两种方式都可以创建一个Verilog 设计文件，这里选择verilog文件

输入模块的名称： led_driver ，不用添加 v后缀名

led_driver.v：

module led_driver(
    //input
    input clk,      //clk=2MHz
    input rst_n,    //0=reset
    //output
    output reg led
);

parameter T_500MS = 999999;   //1M

reg [31:0] cnt;

always @ (posedge clk)
begin
    if(!rst_n)
        cnt <= 32'b0;
    else if(cnt >= T_500MS)
        cnt <= 32'b0;
    else //cnt < T_500MS
        cnt <= cnt + 32'b1;
end

always @ (posedge clk)
begin
    if(!rst_n)
        led <= 1'b1;
    else if(cnt >= T_500MS)
        led <= ~led;
end

endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

可以看到非常简单，定义一个计数器，然后系统时钟为2Mhz = 500ns， 500ms = 1M 个时钟周期

3 仿真验证

1. 编写完成后，点击对号语法检查，如果没有错误就可以进行时序仿真了
2. 新建Testbench文件，底部切换到 Design Hierarchy选项卡，在led模块上右键选择 create testbench 创建仿真文件，选择HDL格式

给创建的testbench文件 后缀加上_tb ，因为我们的板子外部晶振是2M，所以这里系统时钟周期为500ns，这个也可以在文件中更改

点击ok可以看到，Libero软件生成了一些基本的代码，包括端口定义等等，输入信号的初始化等等，我们只需要添加几行即可

`timescale 1ns/100ps

module led_driver_tb;

parameter SYSCLK_PERIOD = 500;// 2MHZ

reg SYSCLK;
reg NSYSRESET;

wire led;		//add output reg

initial
begin
    SYSCLK = 1'b0;
    NSYSRESET = 1'b0;
end

initial
begin
    #(SYSCLK_PERIOD * 10 )
        NSYSRESET = 1'b0;	//add system reset
    #(SYSCLK_PERIOD * 100 )
        NSYSRESET = 1'b1;	//add system set
end

always @(SYSCLK)			//generate system clock
    #(SYSCLK_PERIOD / 2.0) SYSCLK <= !SYSCLK;

led_driver led_driver_0 (
    // Inputs
    .clk(SYSCLK),
    .rst_n(NSYSRESET),

    // Outputs
    .led(led )				//add port

    // Inouts

);

endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

仿真代码非常简单，输入信号初始化，NSYSRESET在10个时钟周期之后拉低，100个时钟周期之后拉高。

3.1 使用modelsim 进行时序仿真

仿真代码语法检查无误之后，可以进行modelSim自动仿真，在安装Libero时，已经默认安装了ModelSim软件，直接双击simulate，这里要注意选择verify pre-synthesized design

这时候我们就可以看到仿真输出信号了
